5.3凸透镜成像的规律VIP专享VIP免费

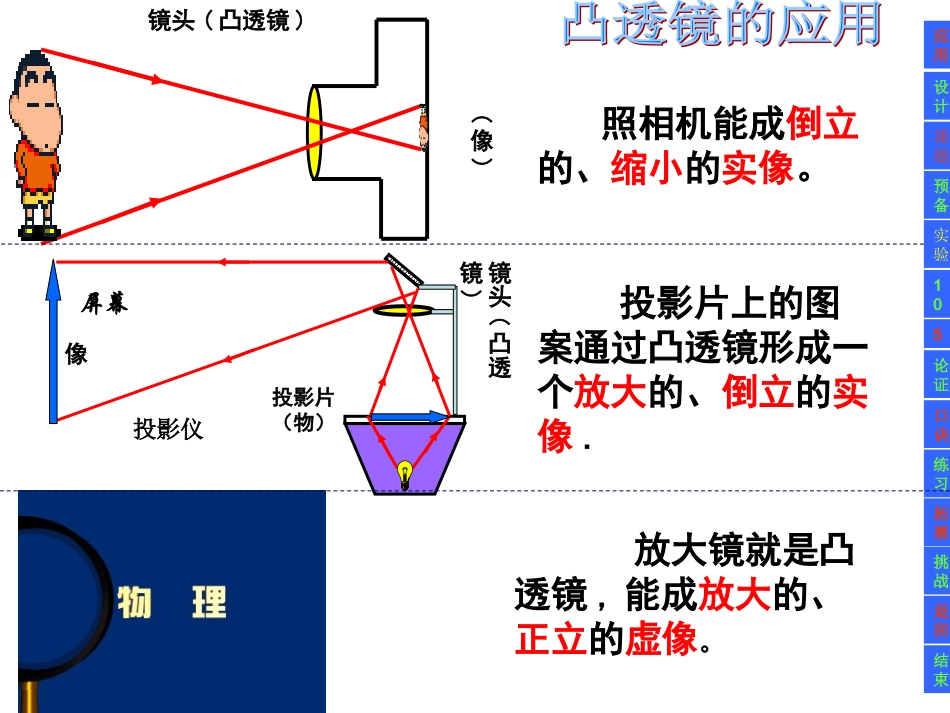

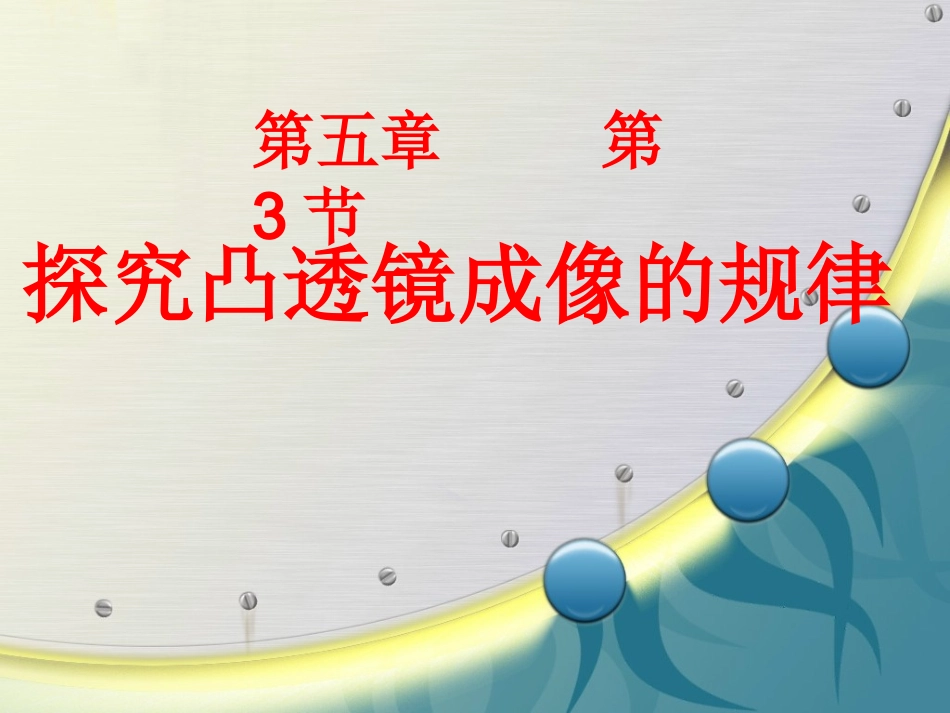

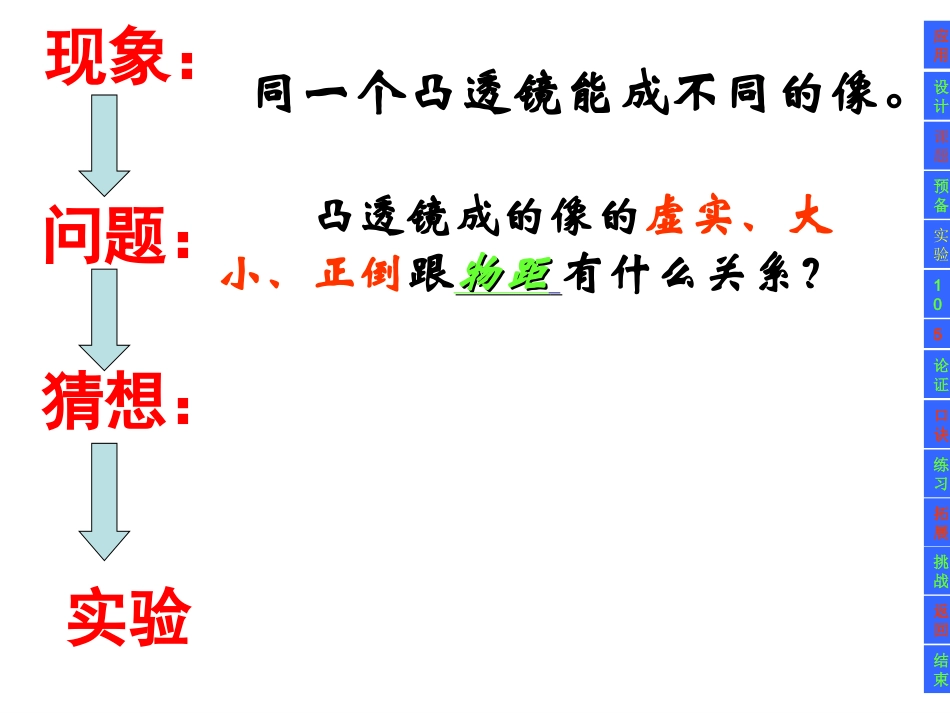

探究凸透镜成像的规律第五章第3节设计课题预备实验105论证口诀练习拓展挑战返回结束应用镜头(凸透镜)(像)照相机能成倒立的、缩小的实像。镜头(凸透镜)投影片（物）像屏幕投影片上的图案通过凸透镜形成一个放大的、倒立的实像.放大镜就是凸透镜,能成放大的、正立的虚像。投影仪现象：同一个凸透镜能成不同的像。问题：猜想：实验设计课题预备实验105论证口诀练习拓展挑战返回结束应用凸透镜成的像的虚实、大小、正倒跟物距物距有什么关系？点燃的蜡烛凸透镜光屏光具座实验器材物距u像距v物体到透镜中心的距离；像距：光屏到透镜中心的距离；物距：如何保证蜡烛的像始终能成在光屏上？等高共轴调节2fff2f2fff2f2fff2fA′B′凸透镜成像光路图：AB凸透镜成像光路图：凸透镜成像光路图：凸透镜成像光路图：像的性质透镜焦距物体到凸透镜的距离（物距）像到凸透镜的距离（像距）正立或倒立放大或缩小虚像或实像左右相同或相反u>2fu=2ff2f倒缩小实像相反倒等大实像相反倒放大实像相反——不成像正放大虚像相同通过本节课学习，同学们有哪些收获?一倍焦距分虚实，二倍焦距分大小；实像与物异側倒，物远像近像变小；虚像与物同侧正，巧记口诀活用好．典型习题某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是（）A．10cmB．8cmC．6cmD．4cm解u＝15cm时，是缩小实像∴u＞2f15cm＞2ff＜7.5cm又知u＝9cm时，是放大实像∴f＜9cm＜2f9cm＞f＞4.5cm综合两个不等式得：4.5cm＜f＜7.5cm答案：C1、无限远处的太阳光垂直射在凸透镜上，则（）•A．成像在2倍焦距处•B．成像在焦点上•C．成像在焦点内•D．不成像B2、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立放大的像，则此透镜的焦距可能为（）•A．6cmB．10cm•C．25cmD．无法确定A3、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（）•A．实物•B．等大的实像•C．放大的实像•D．放大的虚像D4、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（）•A．f<6cm•B．6cm
