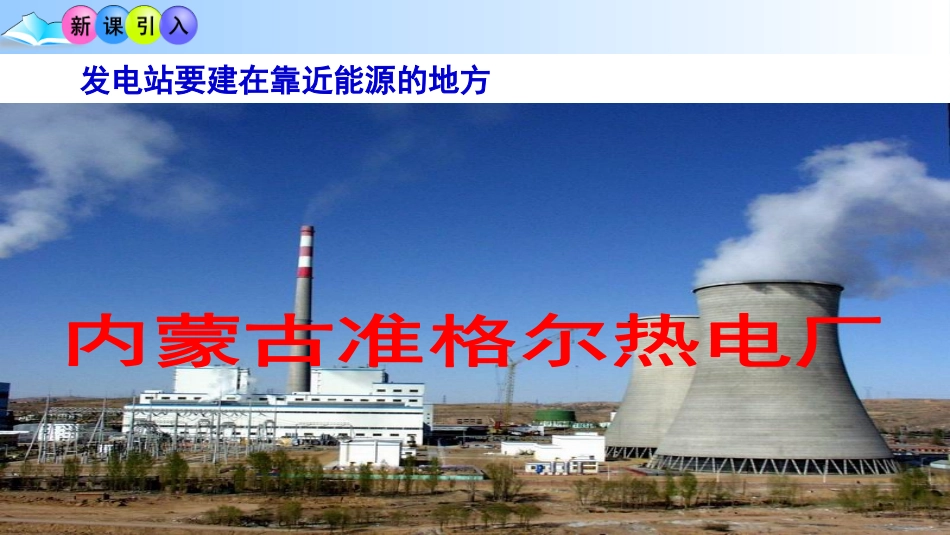

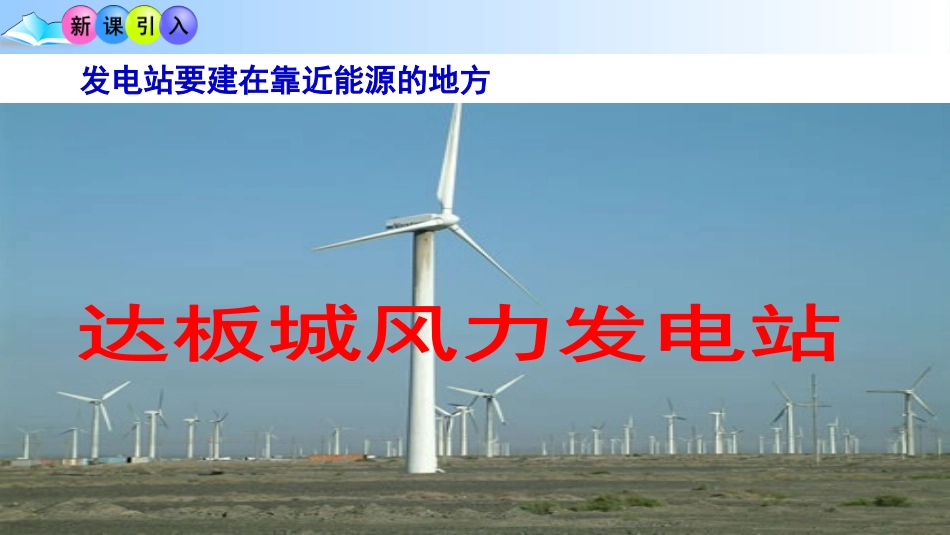

第二章交变电流NO.7远距离输电发电站要建在靠近能源的地方发电站要建在靠近能源的地方发电站要建在靠近能源的地方.----用电的地方却很多,例如:沿海地区因此涉及------电能的输送1．电能输送的优点：1．电能输送的优点：2．输送电能的基本要求：2．输送电能的基本要求：可靠：是指保证供电线路可靠地工作，少有故障和停电。“方便和节约”保质：就是保证电能的质量，即电压和频率稳定。经济：是指输电线路建造和运行的费用低，电能损耗小。可靠、保质、经济．一、电能的输送怎样才能将电能由发电厂输送到用户呢？思考：思考：r输电线输电线电源用户U送输送电压输送功率二、输电的模型远距离大功率输电面临的困难是什么？思考：思考：在输电线上有功率损失。1、输电线上功率损失的原因是什么？功率损失的表达式是什么？讨论与交流：讨论与交流：输电线有电阻若输电电流为I，输电线的电阻为r，则功率损失为ΔP=I2r则功率损失与：I和r有关三、节能三、节能减小导线电阻R的方法:2、降低输电损耗的途径是什么？由ΔP=I2r可知：减少输电线的电阻r减少输电线的电流I（3）减少材料的电阻率ρ（1）减少输电线的长度L（2）增加导线的横截面积S由可知：SLR三、节能途径三、节能途径减小导线中电流I的方法由P=IU可知：提高输电电压U可减小输电电流I。升压是手段--------降流是目的三、节能途径三、节能途径远距离输送交流电都采用高压输电．我国正在研究用比330kV高得多的电压进行输电．采用高压输电的优点是()A．可节省输电线的材料B．可根据需要调节交流电的频率C．可减小输电线上的能量损失D．可加快输电的速度1把功率为22KW的电能用总电阻为2Ω的导线输送到远方的用户，用220V的电压输电，导线损失的功率为多少？若改用22KV的电压输电，导线损失的功率又为多少？22KV输电，损失的功率为220V输电，损失的功率为W4104W4RUPP2)(RUPP2)(高压输电来实现节能。总结：总结：2远距离输电过程示意图远距离输电过程示意图四、电网供电四、电网供电1、在高压输电三个回路中，各部分的功率、电压和电流关系如何？14223UUUURIF用线rI1I3I4n1n2n3n4P1P2P3P4功率关系：电压关系：电流关系：2121nnUU1221nnII4343nnUU3443nnII32II32UUU21PP32PPP43PP四、电网供电四、电网供电2、在高压输电模型中，设发电机的输出功率为P，输送电压为U1，输电线的电阻r，升压变压器的原副线圈匝数分别为n1，n2，降压变压器原副线圈分别为n3，n4，你能算出线路中损失的功率和电压吗？用户得到的功率和电压分别是多少？14223UUUURIF用线rI1I3I4n1n2n3n4P1P2P3P4四、电网供电四、电网供电在发电机与升压变压器原线圈组成的回路中11UPI由1221nnIIRIP22得输电线上损耗功率RUPnnPPPP2121)(用户用户得到的功率RUnPnRIU1212RUnPnnUnUUU12111223)(121112343344RUnPnnUnnnnUnU损失的电压四、电网供电四、电网供电四、电网供电四、电网供电1、根据上述结果高压输电能否真的有效降低能量损耗及电压损耗？2、是不是输电电压越高越好？为什么？讨论与交流：讨论与交流：由及可知：电压越高，功率和电压损失确实越小，可以有效降低能耗和电压损耗。RUPnnP2121)(RUnPnU121不是。电压越高，对输电线路和变压器的要求越高，建设费用越高。实际输送电能时，要综合考虑，如输送功率的大小、距离的远近、技术和经济要求等，要依照不同情况选择合适的输电电压。阅读与思考：阅读与思考：1、常用的输电模式有几种？各是什么？2、我国远距离输电采用的电压有哪几种？低压输电：输电功率为100kW以下，距离为几百米以内，一般采用220V的电压输电。高压输电：输电功率为几千千瓦到几万千瓦，距离为几十千米到几百千米，一般采用35kV或110kV的电压输电。超高压输电：输电功率为10万千瓦以上，距离为几百千米，必须采用220kV或更高的电压输电。有110kV、220kV、330kV，输电干线采用500kV超高压，西北电网的电压甚至达到750kV。采用电网供电的优点是什么？阅读与思考：阅读与思考：可以在能源产地使用大容量发电机组，降低一次能源的输送成本，获得最...
