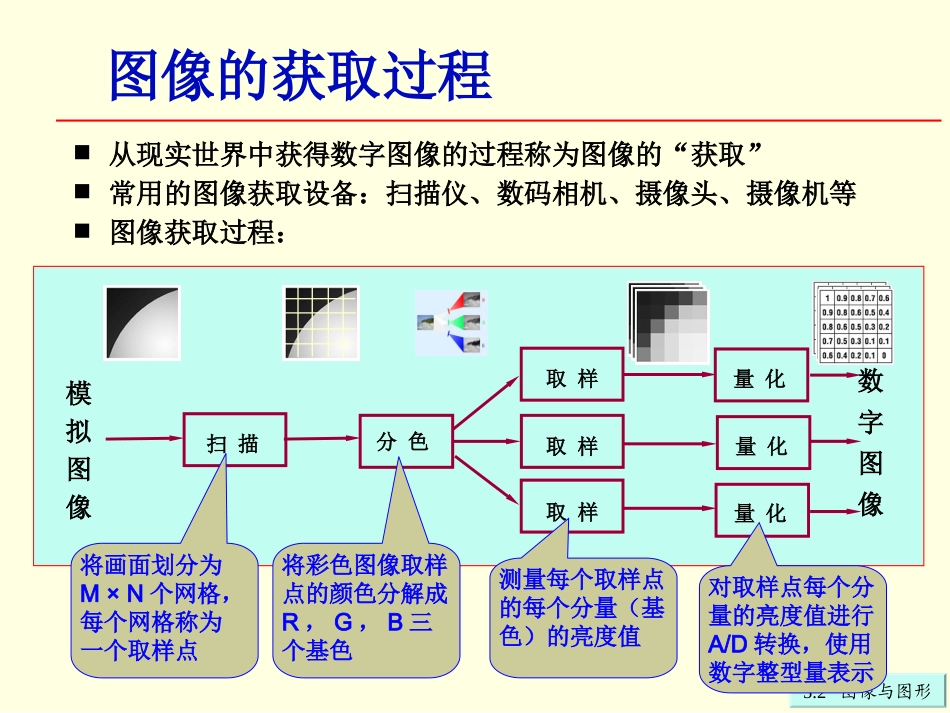

5.2图像与图形5.2.1数字图像的获取5.2.2图像的表示与压缩编码5.2.3数字图像处理与应用5.2.4计算机图形25.2图像与图形5.2.1数字图像的获取35.2图像与图形图像的获取过程扫描模拟图像取样取样取样数字图像分色量化量化量化从现实世界中获得数字图像的过程称为图像的“获取”常用的图像获取设备：扫描仪、数码相机、摄像头、摄像机等图像获取过程：将画面划分为M×N个网格，每个网格称为一个取样点将彩色图像取样点的颜色分解成R，G，B三个基色测量每个取样点的每个分量（基色）的亮度值对取样点每个分量的亮度值进行A/D转换，使用数字整型量表示45.2图像与图形5.2.2图像的表示与压缩编码55.2图像与图形数字(取样)图像的组成数字取样图像由M(列)×N(行)个取样点组成取样点是组成数字取样图像的基本单位，称为“像素”彩色图像的像素通常由3个彩色分量组成灰度图像和黑白图像的像素只包含1个亮度分量Red分量Green分量Blue分量65.2图像与图形例1：黑白图象的表示黑白图像黑白图像的每个像素只有一个分量，且只用1个二进位表示，其取值仅“0”(黑)和“1”(白)两种75.2图像与图形例2：灰度图象的表示灰度图像灰度图像的每个像素也只有一个分量，一般用8～12个二进位表示，其取值范围是：0～2n-1，可表示2n个不同的亮度85.2图像与图形例3：彩色图象的表示蓝色分量绿色分量红色分量彩色图像的每个像素有三个分量，分别表示三个基色的亮度，假设3个分量分别用n,m,k个二进位表示，则可表示2n+m+k种不同的颜色95.2图像与图形数字(取样)图像的主要参数图像大小（图像分辨率）：用来表示组成该图像的行列数目，亦即图像所包含的像素数目使用水平分辨率x垂直分辨率表示对在屏幕上显示出来的大小有影响颜色空间的类型，指彩色图像所使用的颜色描述方法，如：RGB(红、绿、蓝)模型，显示器使用CMYK(青、品红、黄、黑)模型，彩色打印机使用HSB(色彩、饱和度、亮度)模型，用户界面中使用YUV(亮度、色度)模型，彩色电视信号传输时使用像素深度，即像素的所有颜色分量的二进位数目之和图像类型像素的组成像素深度(位数)颜色空间单色图像黑白图像仅1个分量1位不使用灰度图像仅1个分量2～12位不使用彩色图像彩色图像3个分量以上8～36位RGB，CMY，YUV等105.2图像与图形举例：分辨率与图像尺寸的关系520x376260x188130x94在显示比例相同时，显示在屏幕上的图像尺寸与图像分辨率成正比115.2图像与图形数字图像的数据量数字图像数据量的计算公式（以字节为单位）：数据量=水平分辨率×垂直分辨率×像素深度／8几种常用格式的图像的数据量：图像大小8位(256色)16位(65536色)24位(真彩色)640×480300KB600KB900KB1024×768768KB1.5MB2.25MB1280×10241.25MB2.5MB3.75MB例：数字图像传输时间的计算假设数据传输速率为56kb/s（电话上网），则传输一幅分辨率为640×480的6.5万种颜色的未压缩图像的时间为：(640x480x16)/56000=87.8秒125.2图像与图形数字图像的数据压缩图像数据压缩的必要性：节省存储数字图像所需要的存储器容量提高图像的传输速度，减少通信费用图像数据压缩的可能性：数字图像中有大量的数据冗余人眼视觉有局限性，允许图像有一些失真图像数据压缩的两种类型：无损压缩：用压缩后的数据还原出来的图像没有任何误差有损压缩：用压缩后的数据还原出来的图像有一定的误差压缩编码方法的评价压缩倍数的高低重建图像的质量（有损压缩时）压缩算法的复杂程度135.2图像与图形数字图像的常用文件格式不同的图象文件格式采用了不同的数据压缩技术和数据组织方法，有不同的应用常用的图像文件格式有：名称压缩编码方法性质典型应用开发公司(组织)BMPRLE(行程长度编码)无损Windows应用程序MicrosoftTIFRLE,LZW(字典编码)无损桌面出版Aldus，MicrosoftGIFLZW无损因特网CompuServeJPEGDCT(离散余弦变换)，Huffman编码大多为有损因特网,数码相机等ISO/IECJP2小波变换，算术编码无损/有损因特网,数码相机等ISO/IEC145.2图像与图形图像文件格式例1：BMP格式BMP图像格式是Windows操作系统下使用的一种标准图像格式支持单色、16色、256色...
