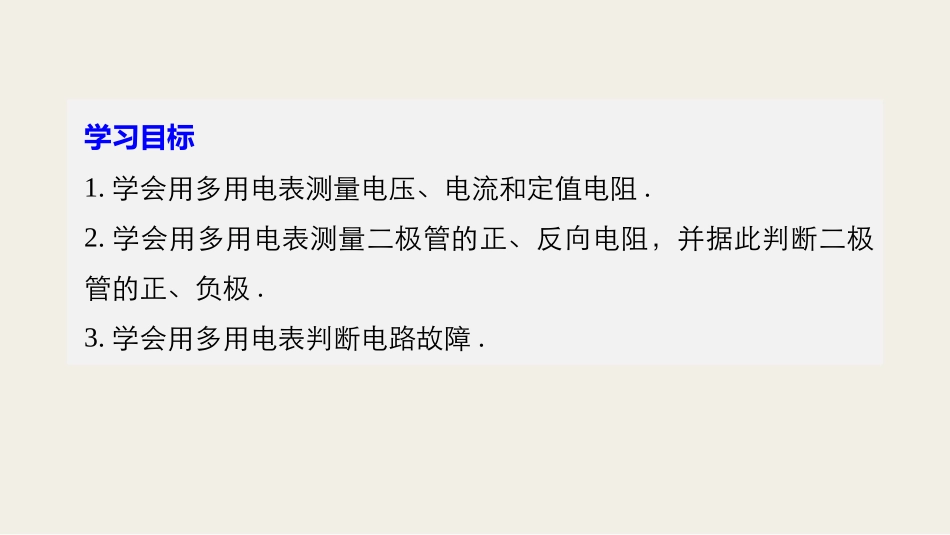

实验学会使用多用电表学习目标1.学会用多用电表测量电压、电流和定值电阻.2.学会用多用电表测量二极管的正、反向电阻,并据此判断二极管的正、负极.3.学会用多用电表判断电路故障.知识探究题型探究达标检测知识探究11.测电压(1)选择直流电压挡合适的,并将选择开关旋至相应位置.未知待测电压多大时,可先选择从大量程到小量程进行确定,不能倒过来。(2)将多用电表在待测电路两端,注意红表笔接触点的电势应比黑表笔接触点的电势.(3)根据表盘上的直流电压标度读出电压值,读数时注意最小刻度所表示的电压值.2.测电流(1)选择直流电流挡合适的.(2)将被测电路导线拆开一端,把多用电表在电路中.(3)读数时,要认清刻度盘上的最小刻度.注意:电流应从表笔流入多用电表.量程并联高量程串联红3.测电阻(1)将选择开关旋至欧姆挡,此时红表笔连接表内电源的极,黑表笔连接表内电源的极.电流从欧姆表的流入,从流出,经过被测量电阻.(2)测量步骤①选挡:估计待测电阻的大小,旋转选择开关,使其尖端对准欧姆挡的合适挡位.②欧姆调零:将红、黑表笔短接,调整“欧姆调零旋钮”使指针指向“0Ω”.负正红表笔黑表笔③测量读数:将两表笔分别与待测电阻的两端接触,指针示数乘以即为待测电阻阻值.④实验完毕,应将选择开关置于“OFF”挡或交流电压最高挡.倍率4.研究二极管的单向导电性(1)认识二极管:如图1所示,它由材料制成,左端为极,右端为极.特点:电流从正极流入时电阻(填“很小”或“很大”),而从正极流出时电阻(填“很大”或“很小”).图1半导体正负很小很大(2)多用电表测二极管的正反向电阻①测二极管正向电阻:将多用电表的选择开关旋至(填“低”或“高”)倍率的欧姆挡,调整欧姆零点之后将表笔接触二极管的正极,表笔接触二极管的负极.②测二极管反向电阻:将多用电表的选择开关旋至(填“低”或“高”)倍率的欧姆挡,调整欧姆零点之后将表笔接触二极管的负极,表笔接触二极管的正极.低红高黑红黑5.注意事项(1)电流都是从表笔流入,从表笔流出.(2)电压、电流的读数要看清选择开关所选择的量程,搞清楚每一小格表示多少,及应读到的有效数字位数.(3)测电阻时注意:①测电阻必须把待测电阻隔离.②两个调零过程,切记换挡需进行调零.③读数时应乘以相应的.黑红欧姆倍率④合理选择量程,使指针尽可能指在附近.⑤欧姆表的表盘刻度不均匀,一般不估读.⑥电池用旧后,电动势会变小,内电阻会变大,致使电阻测量值偏大,要及时换电池.中值2题型探究一、多用电表测电流、电压和电阻的实验操作例1在练习使用多用电表的实验中:(1)某同学连接的电路如图2所示.①若旋转选择开关,使其尖端对准直流电流挡,此时测得的是通过_______的电流;图2答案解析R1当多用电表选择开关尖端对准直流电流挡时,电流表与R1串联,此时电流表测得的是通过R1的电流.选择开关尖端对准直流电压挡,闭合开关,电阻R1被短路,此时多用电表示数等于电阻R2两端的电压,也等于电源的路端电压.②若断开电路中的开关,旋转选择开关使其尖端对准欧姆挡,此时测得的是______________的阻值;答案解析R1和R2串联切断电路,选择开关尖端对准欧姆挡时,测得的是R1和R2的串联总电阻.③若旋转选择开关,使尖端对准直流电压挡,闭合开关,并将滑动变阻器的滑片移至最左端,此时测得的是____________两端的电压.答案解析R2(或电源)(2)在使用多用电表的欧姆挡测量电阻时,若A.双手捏住两表笔金属杆,测量值将偏大B.测量时发现指针偏离中央刻度过大,则必需减小倍率,重新调零后再进行测量C.选择“×10”倍率测量时发现指针位于20与30正中间,则测量值小于25ΩD.欧姆表内的电池使用时间太长,虽然完成调零,但测量值将略偏大答案解析√技巧点拨多用电表使用的“几项注意”1.使用前要机械调零.2.两表笔在使用时,无论测电流、电压还是电阻,电流总是“红入黑出”.3.测电阻时,应选择合适量程,使指针指在中值电阻附近,且注意每换一次挡都需重新进行欧姆调零.4.测电学黑箱时,一定要先用大量程电压挡判断其内部有无电源,无电源方可用欧姆挡.多用电表测电阻步骤:1.调整定位螺丝,是指针指向电流的零刻度(对齐)2.选择开关置于“Ω”挡的“...
