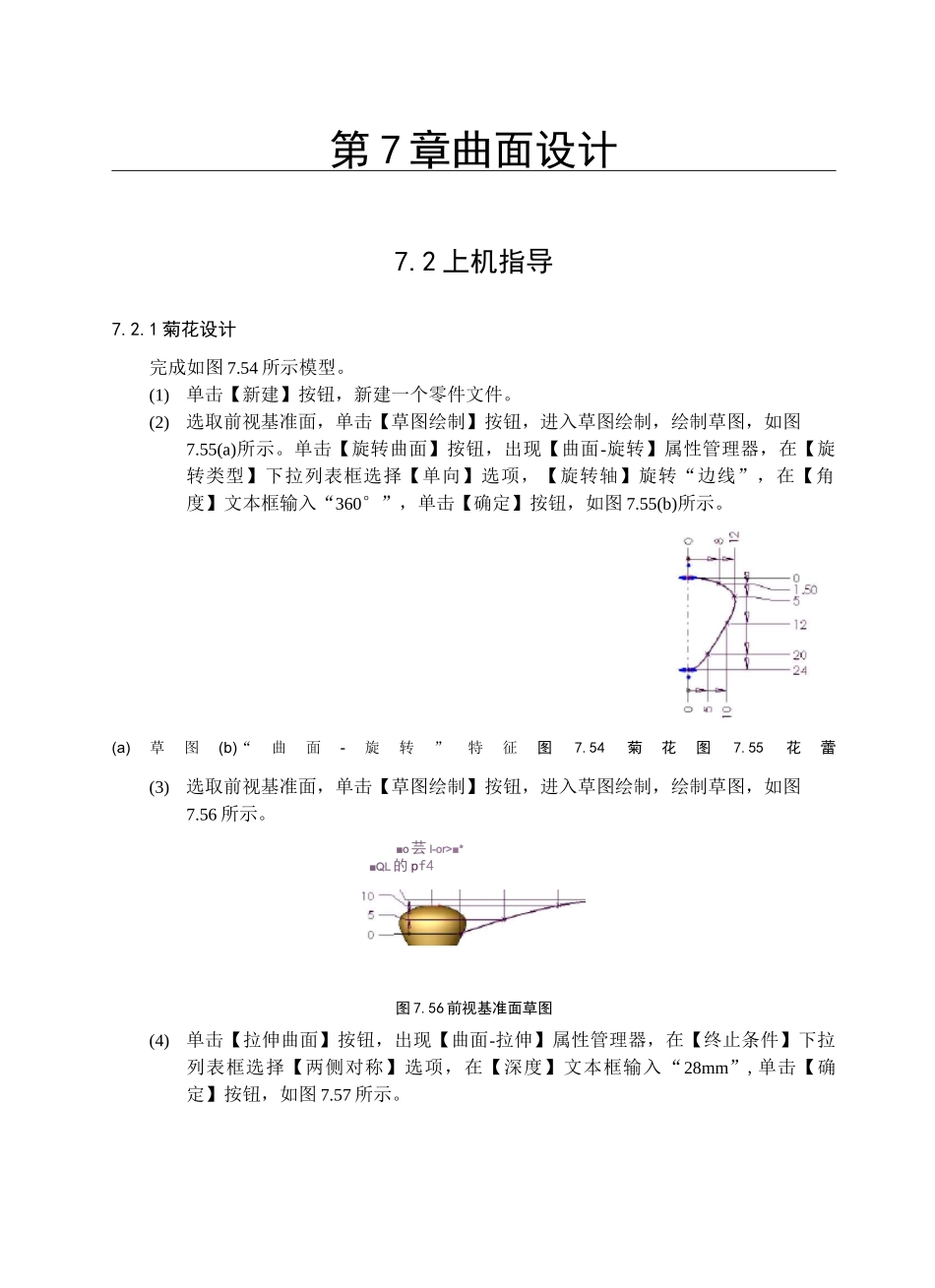

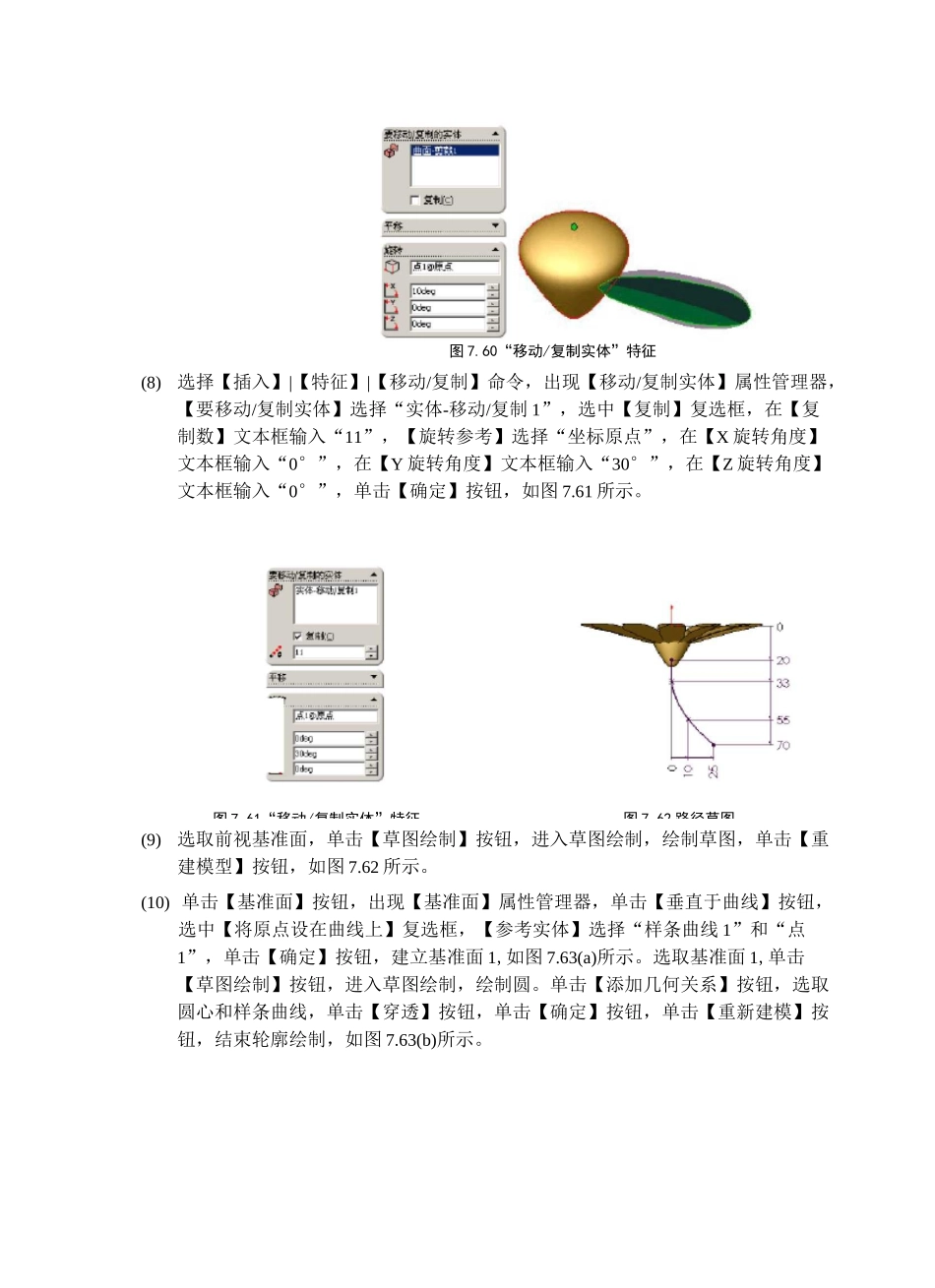

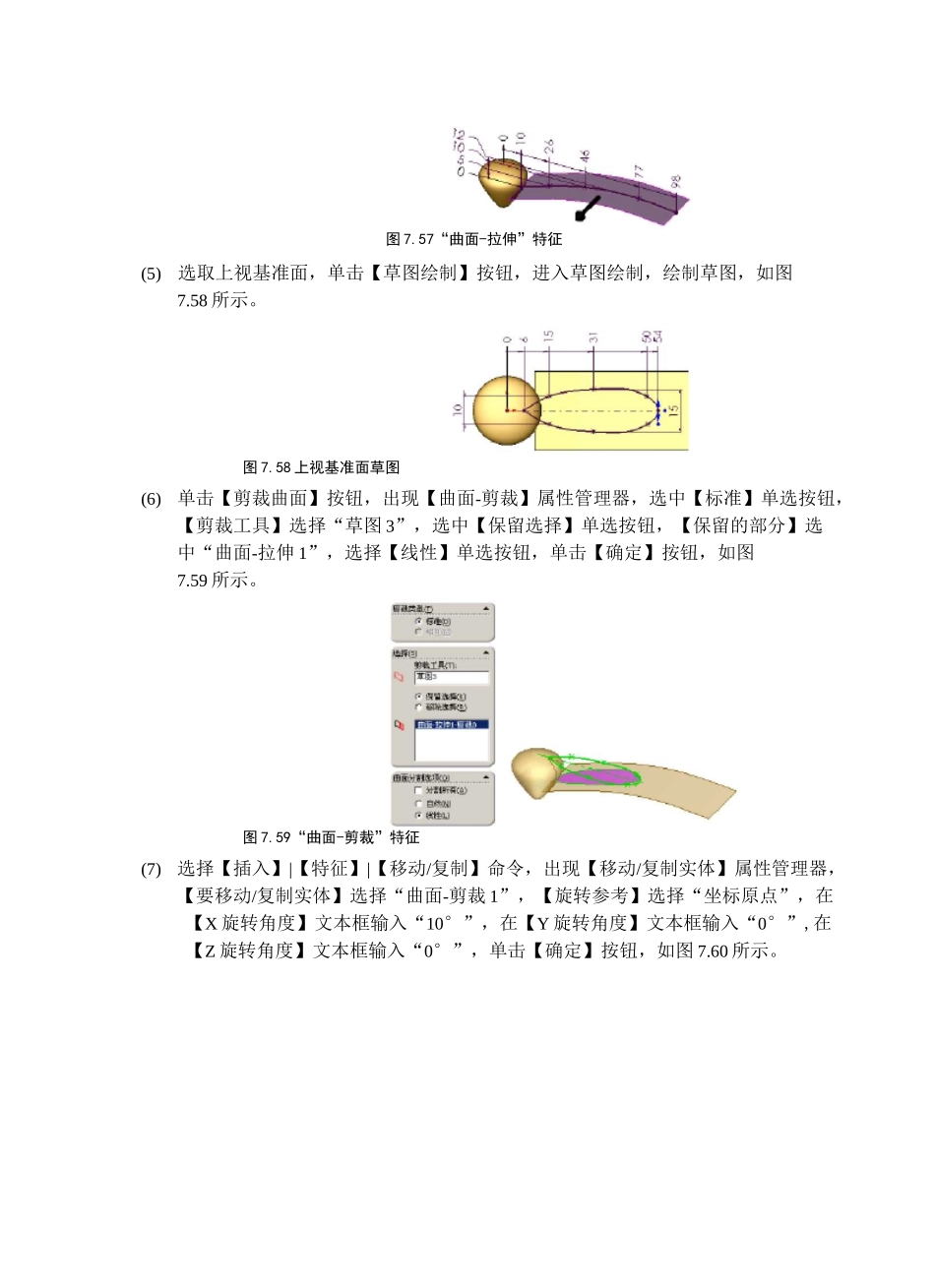

第7章曲面设计7.2上机指导7.2.1菊花设计完成如图7.54所示模型。(1)单击【新建】按钮，新建一个零件文件。(2)选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图7.55(a)所示。单击【旋转曲面】按钮，出现【曲面-旋转】属性管理器，在【旋转类型】下拉列表框选择【单向】选项，【旋转轴】旋转“边线”，在【角度】文本框输入“360°”，单击【确定】按钮，如图7.55(b)所示。(a)草图(b)“曲面-旋转”特征图7.54菊花图7.55花蕾(3)选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图7.56所示。■o芸I-or>■*■QL的pf4图7.56前视基准面草图(4)单击【拉伸曲面】按钮，出现【曲面-拉伸】属性管理器，在【终止条件】下拉列表框选择【两侧对称】选项，在【深度】文本框输入“28mm”,单击【确定】按钮，如图7.57所示。图7.57“曲面-拉伸”特征(5)选取上视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图7.58所示。图7.58上视基准面草图(6)单击【剪裁曲面】按钮，出现【曲面-剪裁】属性管理器，选中【标准】单选按钮，【剪裁工具】选择“草图3”，选中【保留选择】单选按钮，【保留的部分】选中“曲面-拉伸1”，选择【线性】单选按钮，单击【确定】按钮，如图7.59所示。图7.59“曲面-剪裁”特征(7)选择【插入】|【特征】|【移动/复制】命令，出现【移动/复制实体】属性管理器，【要移动/复制实体】选择“曲面-剪裁1”，【旋转参考】选择“坐标原点”，在【X旋转角度】文本框输入“10°”，在【Y旋转角度】文本框输入“0°”,在【Z旋转角度】文本框输入“0°”，单击【确定】按钮，如图7.60所示。图7.61“移动/复制实体”特征图7.62路径草图颐©B图7.60“移动/复制实体”特征(8)选择【插入】|【特征】|【移动/复制】命令，出现【移动/复制实体】属性管理器，【要移动/复制实体】选择“实体-移动/复制1”，选中【复制】复选框，在【复制数】文本框输入“11”，【旋转参考】选择“坐标原点”，在【X旋转角度】文本框输入“0°”，在【Y旋转角度】文本框输入“30°”，在【Z旋转角度】文本框输入“0°”，单击【确定】按钮，如图7.61所示。(9)选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重建模型】按钮，如图7.62所示。(10)单击【基准面】按钮，出现【基准面】属性管理器，单击【垂直于曲线】按钮，选中【将原点设在曲线上】复选框，【参考实体】选择“样条曲线1”和“点1”，单击【确定】按钮，建立基准面1,如图7.63(a)所示。选取基准面1,单击【草图绘制】按钮，进入草图绘制，绘制圆。单击【添加几何关系】按钮，选取圆心和样条曲线，单击【穿透】按钮，单击【确定】按钮，单击【重新建模】按钮，结束轮廓绘制，如图7.63(b)所示。推至査;阴2逐ZE^H過叵図斷点l]jM平行面EpQ.Mifep|L0-C4riri土(a)以“垂直于曲线”建立基准面(b)草图图7.63茎(11)单击【扫描曲面】按钮，出现【曲面-扫描】属性管理器，【轮廓】选择“草图5”，【路径】选择“草图4”，展开【选项】标签，在【方向/扭转类型】下拉列表框选择【随路径变化】选项，单击【确定】按钮，如图7.64所示。(12)选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重建模型】按钮，如图7.65所示。(13)单击【分割线】按钮，出现【分割线】属性管理器，【分割类型】选中【投影】单选按钮，【要投影的草图】选择“草图3”，【要分割的面】选择“花蕾”，丢臣于曲他fcj[7瞬点论在的上叫□图7.64“曲面-扫描”特征至此完成菊花设计。(b)“曲面-旋转”特征(a)草图7.2.2金鱼缸设计完成如图7.67所示模型。图7.67金鱼缸(1)单击【新建】按钮，新建一个零件文件。(2)选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图7.68(a)所示。单击【旋转曲面】按钮，出现【曲面-旋转】属性管理器，在【旋转类型】下拉列表框选择【单向】选项，【旋转轴】选择“中心线”，在【角度】文本框输入“360°”，单击【确定】按钮，如图7.68(b)所示。图7.68金鱼缸基体(3)选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，单击【重新建模】...
