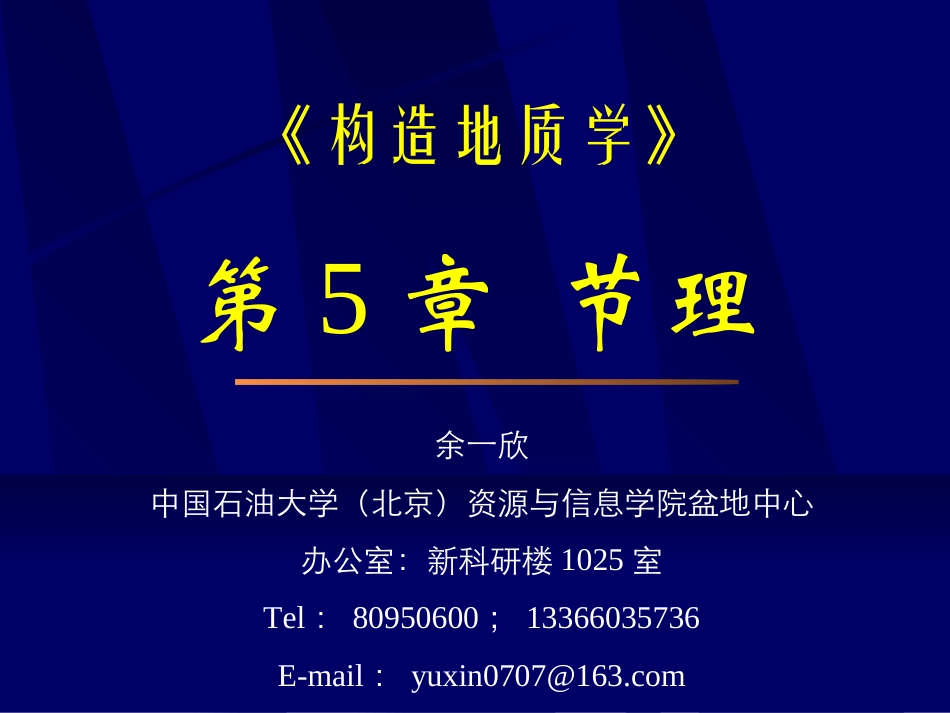

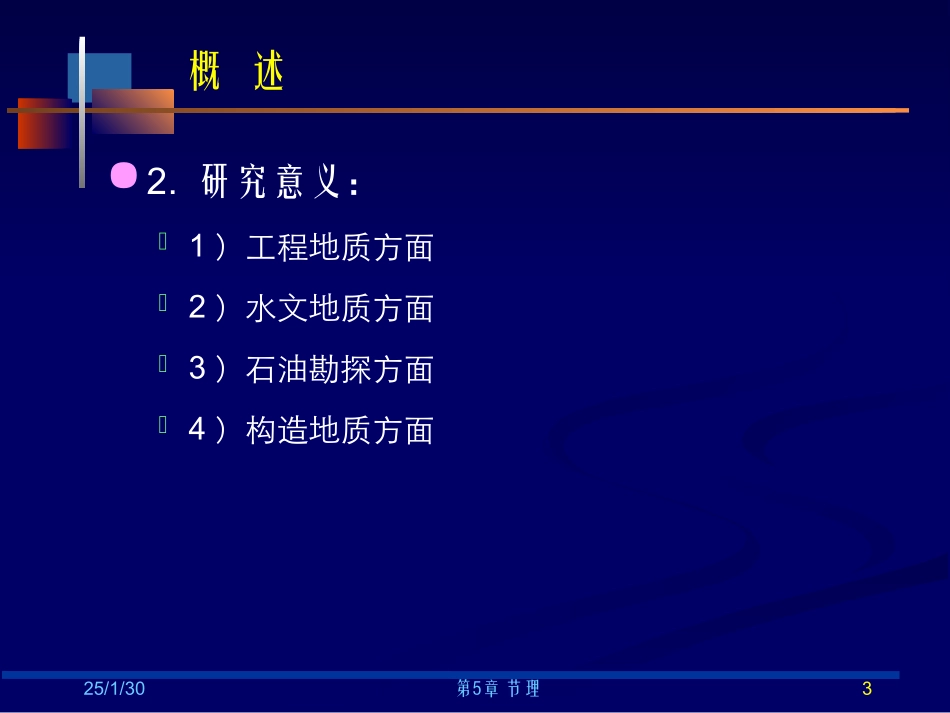

《构造地质学》第5章节理余一欣中国石油大学（北京）资源与信息学院盆地中心办公室：新科研楼1025室Tel：80950600；13366035736E-mail：yuxin0707@163.com25/1/30第5章节理2概述1.节理（Joint）：岩石中没有明显位移的裂隙或破裂面.JointVein25/1/30第5章节理3概述2.研究意义：1）工程地质方面2）水文地质方面3）石油勘探方面4）构造地质方面主要内容1.节理的分类2.节理的分期与配套3.不同地质背景上发育的节理4.节理的野外观测5.节理测量资料的整理分析要点1.张节理和剪节理的主要特征和区分方法2.节理的分期和配套方法3.共轭剪节理的识别和应力指向意义4.节理的分期和共轭节理的判定5.节理玫瑰花、极点、等密图的制作主要内容1.节理的分类2.节理的分期与配套3.不同地质背景上发育的节理4.节理的野外观测5.节理测量资料的整理分析25/1/30第5章节理71.节理的分类节理的分类主要依据两个方面，一是按节理与有关构造的几何关系，另是按节理形成的力学性质，这两者之间又相互有关.25/1/30第5章节理8(一)节理与相关构造的几何关系分类1.按节理与岩层产状关系，分为四类：1)走向节理.2)倾向节理.3)斜向节理.4)顺层节理.25/1/30第5章节理9(一)节理与相关构造的几何关系分类2.按节理与褶皱轴向(或区域构造线)关系，分为三类：1)纵节理.2)横节理.3)斜节理.25/1/30第5章节理10(二)节理的力学性质分类3.按节理的力学性质，分为两类：1)剪节理.2)张节理.25/1/30第5章节理11(二)节理的力学性质分类1.剪节理：由剪切应力产生的破裂面，主要特征：1）产状稳定，延伸较远，间距比较均匀.2）节理面平直光滑，两侧岩石可有少量相对位移，可见擦痕.25/1/30第5章节理123）一般切穿砾岩中的砾石.25/1/30第5章节理134）常见共轭出现，其锐交角等分线常指示σ1方向在岩石塑性较大、应变量较大时，σ1可变为钝交角等分线方向.以上四点为关键点，其余作一般了解.25/1/30第5章节理14““X”X”型共轭节理系将岩石切割成棋盘型共轭节理系将岩石切割成棋盘““X”X”型共轭节理系将岩石切割成菱形型共轭节理系将岩石切割成菱形岩块岩块25/1/30第5章节理155）主剪裂面由羽状微裂面组成.羽状微裂面与主剪裂面交角一般为5－15°,相当于内摩擦角的一半.微裂面与主剪裂面相交之锐夹角方向指示本侧岩块剪切方向.剪节理的尾端变化和连接形式：折尾、菱形结环、分叉折尾菱形结环分叉25/1/30第5章节理16(二)节理的力学性质分类2.张节理：张应力产生的破裂面，垂直σ3方向，主要特征：1）产状不稳定，延伸不远，单条节理短而曲折.25/1/30第5章节理172）节理面粗糙不平，无擦痕.3）多开口，常被矿脉充填，脉宽变化大，脉壁不平直.4）一般绕过砾岩.5）有时具有较规则的几何形态，例如：a）追踪张节理：锯齿状.25/1/30第5章节理18b）单列雁行张节理.c）共轭雁行张节理.25/1/30第5章节理196）张节理的尾端变化和连接形式:多为不规则形态,另有树枝状、多级分叉、杏仁状结环.7）在共轭剪裂带中形成的张节理多呈雁列状.25/1/30第5章节理20(二)节理的力学性质分类3.节理力学性质的过渡和转化：一些早期形成的节理,在后期构造变形中会被改造或叠加50°60°25/1/30第5章节理21利用应变椭球体分析节理力学性质σ3A轴25/1/30第5章节理22(三)特殊节理组合类型1.雁列节理：一组成雁行式斜列的节理。（雁列脉，enechelon）1)几何要素：雁列带、雁列面、雁列轴、雁列角.2)左阶（列）、右阶（列）的概念.左阶（列）右阶（列）雁列带25/1/30第5章节理23雁列带:雁列节理和雁列脉成带状展布的空间范围叫雁列带。雁列面:穿过雁列带中各个单脉的中心而平分雁列带的中心面叫雁列面。雁列轴:雁列面在雁列带横截面上的迹线叫做雁列轴。雁列角:单脉与雁列面之间的锐夹角为雁列角。雁列角的大小对分析节理的力学性质很有意义，根据实测资料统计,雁列角有两个高峰值,一个为45°左右,属于张裂型节理;另一个为10°左右,属于剪裂型节理,是由剪裂作用中与主剪切面成小角度相交的微剪裂发育而成的。aa’,bb’-雁列带，MM’-雁列轴，β-雁列角，AW-雁列带宽度25/1...
