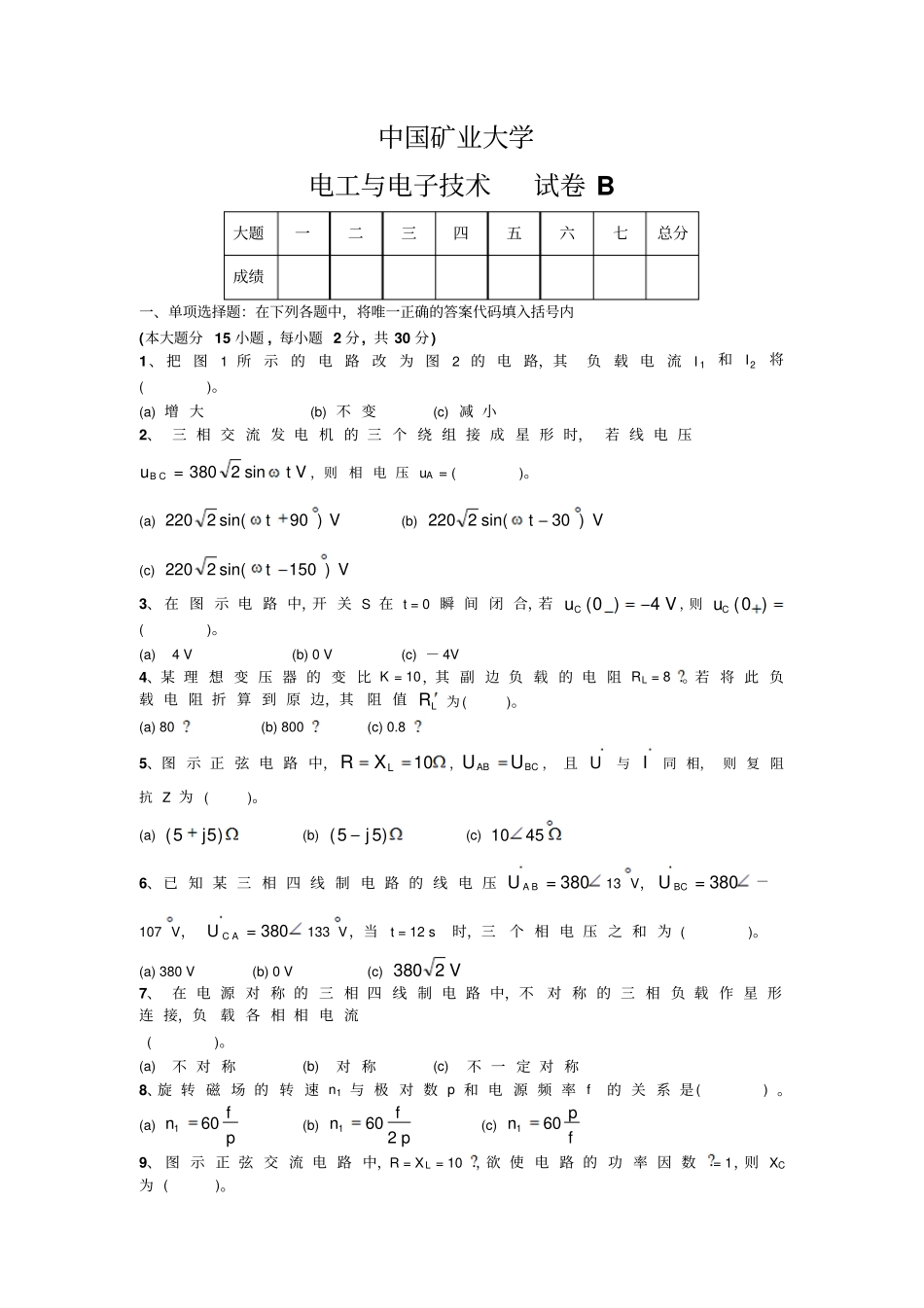

中国矿业大学电工与电子技术试卷B大题一二三四五六七总分成绩一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分15小题,每小题2分,共30分)1、把图1所示的电路改为图2的电路，其负载电流I1和I2将()。(a)增大(b)不变(c)减小2、三相交流发电机的三个绕组接成星形时，若线电压utBC=V3802sin，则相电压uA=()。(a)220290sin()tV(b)220230sin()tV(c)2202150sin()tV3、在图示电路中，开关S在t=0瞬间闭合，若uC()04V，则uC()0()。(a)4V(b)0V(c)－4V4、某理想变压器的变比K=10，其副边负载的电阻RL=8。若将此负载电阻折算到原边，其阻值RL为()。(a)80(b)800(c)0.85、图示正弦电路中，RXL10，UUABBC，且U与I同相，则复阻抗Z为()。(a)()55j(b)()55j(c)10456、已知某三相四线制电路的线电压380=BAU13V，380=CBU－107V，380=ACU133V，当t=12s时，三个相电压之和为()。(a)380V(b)0V(c)3802V7、在电源对称的三相四线制电路中，不对称的三相负载作星形连接，负载各相相电流()。(a)不对称(b)对称(c)不一定对称8、旋转磁场的转速n1与极对数p和电源频率f的关系是()。(a)nfp160(b)nfp1602(c)npf1609、图示正弦交流电路中，R=XL=10，欲使电路的功率因数=1，则XC为()。(a)10(b)7.07(c)2010、电路如图所示，二极管D为理想元件，当输入信号ui=12sintV时，输出电压的最大值为（）。(a)12V(b)6V(c)0V11、逻辑电路如图所示，输入为X，Y，同它功能相同的是（）。(a)可控RS触发器(b)JK触发器(c)基本RS触发器(d)T触发器12、运算放大器电路如图所示，uI为恒压信号源。欲引入负反馈，则A点应与()。(a)Ｂ点连接(b)C点连接(c)Ｄ点连接13、电路如图所示，已知R15k，R215k，R310k，RC2k，RE2k,当电阻R2不慎被短路后,(如图),该电路中的晶体管处于〔〕。(a)截止状态(b)放大状态(c)饱和状态14、由开关组成的逻辑电路如图所示，设开关接通为“1”，断开为“0”，电灯亮为“1”，电灯暗为“0”，则该电路为()。(a)“与”门(b)“或”门(c)“非”门15、由开关组成的逻辑电路如图所示，设开关A、B分别有如图所示为“0”和“1”两个状态，则电灯HL亮的逻辑式为()。(a)F＝AB＋AB(b)F＝AB＋AB(c)F＝AB＋AB二、非客观题：（共10分）电路如图所示，试分析当uIV3时，哪些二极管导通？当uIV0时，哪些二极管导通？（写出分析过程并设二极管正向压降为0.7V）。三、非客观题：(15分)在图示电路中，各支路阻抗Z15，Z250，Z32，电流有效值I3=0.8A，且1I，3I与U间的相位差分别为30和60。求：(1)电路参数R1，R2，R3，X1，X3；(2)总电流I；(3)电路的有功功率P及功率因数。四、非客观题：(15分)图示电路原已稳定，已知：uC=(0－)=0，iL(0－)=0，R=10，US=6V，t=0时将开关S闭合。求：(1))0(Ri，)0(Ci，)0(Li及uC()0的数值；(2)电路达到稳态时)(Ri，)(Ci，)(Li及uC()的数值。五、非客观题：(10分)在图示电路中，已知：US=12V，R1=6，R2=14，R3=16，R4=10，R5=20，R6=12。求电压U。六、非客观题:(10分)电路如图所示，R110k，R220k，RFk100，uI1.V02，uI2.V05，求输出电压uO。七、非客观题:(10分)逻辑电路如图所示，写出逻辑式。
