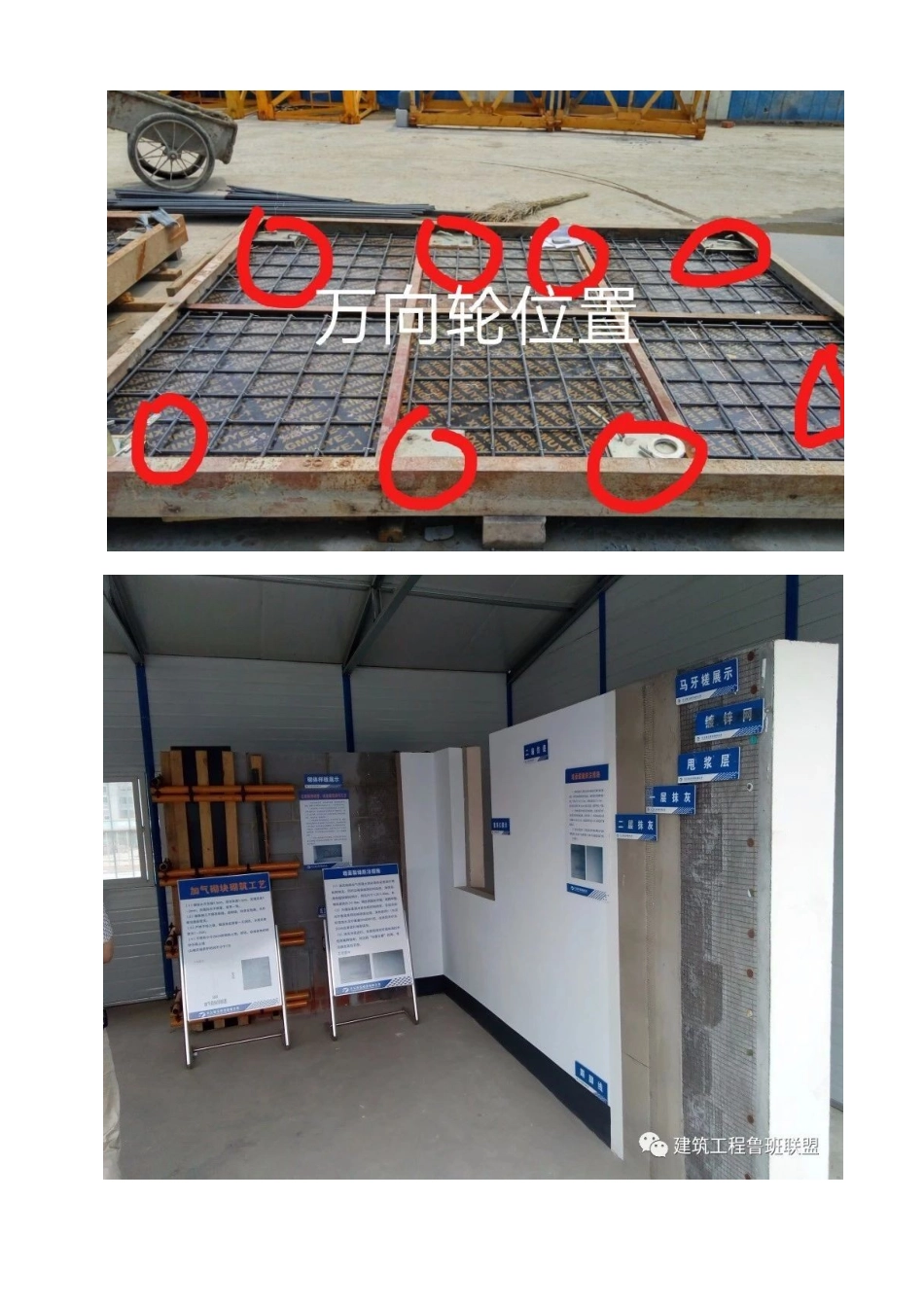

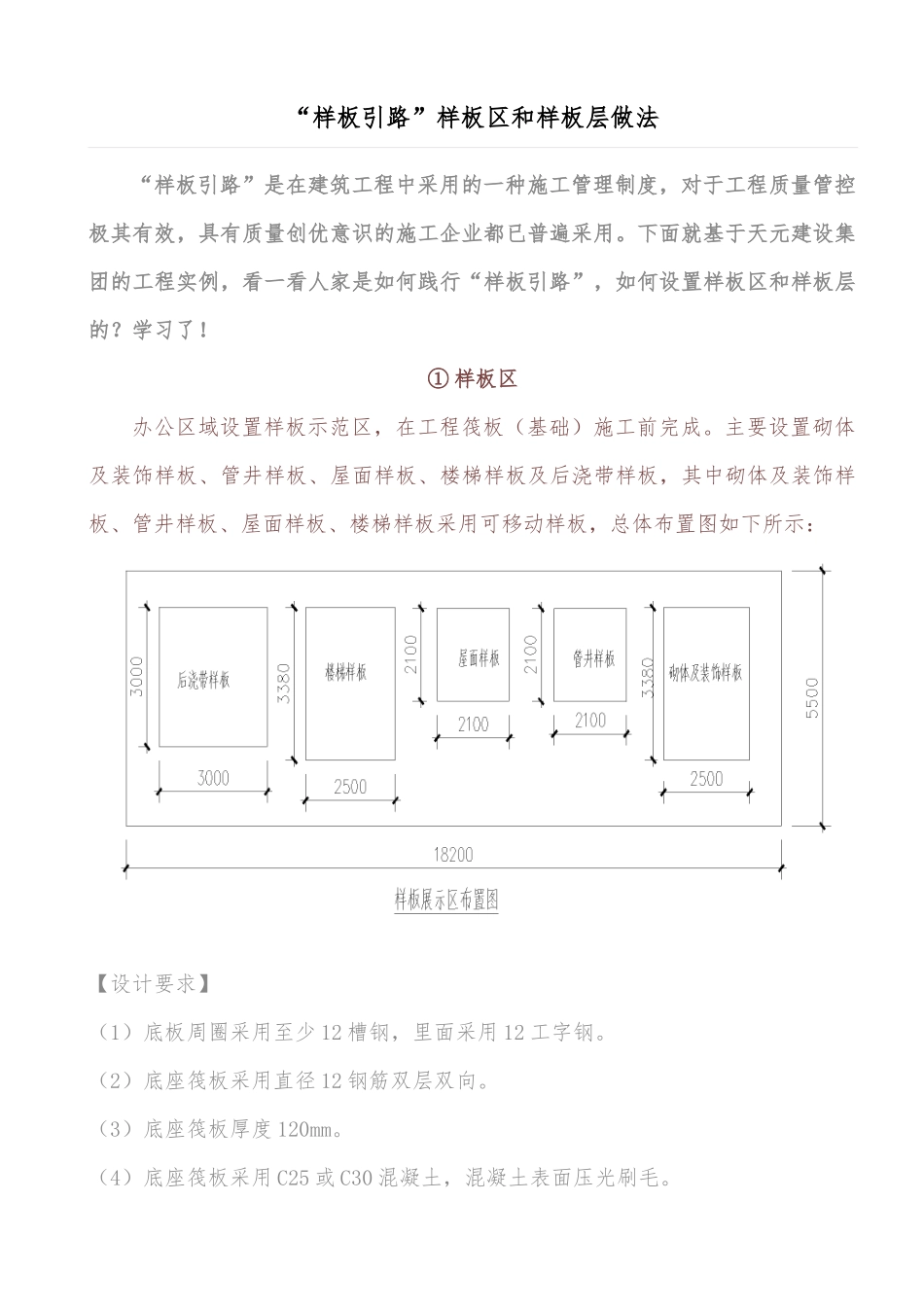

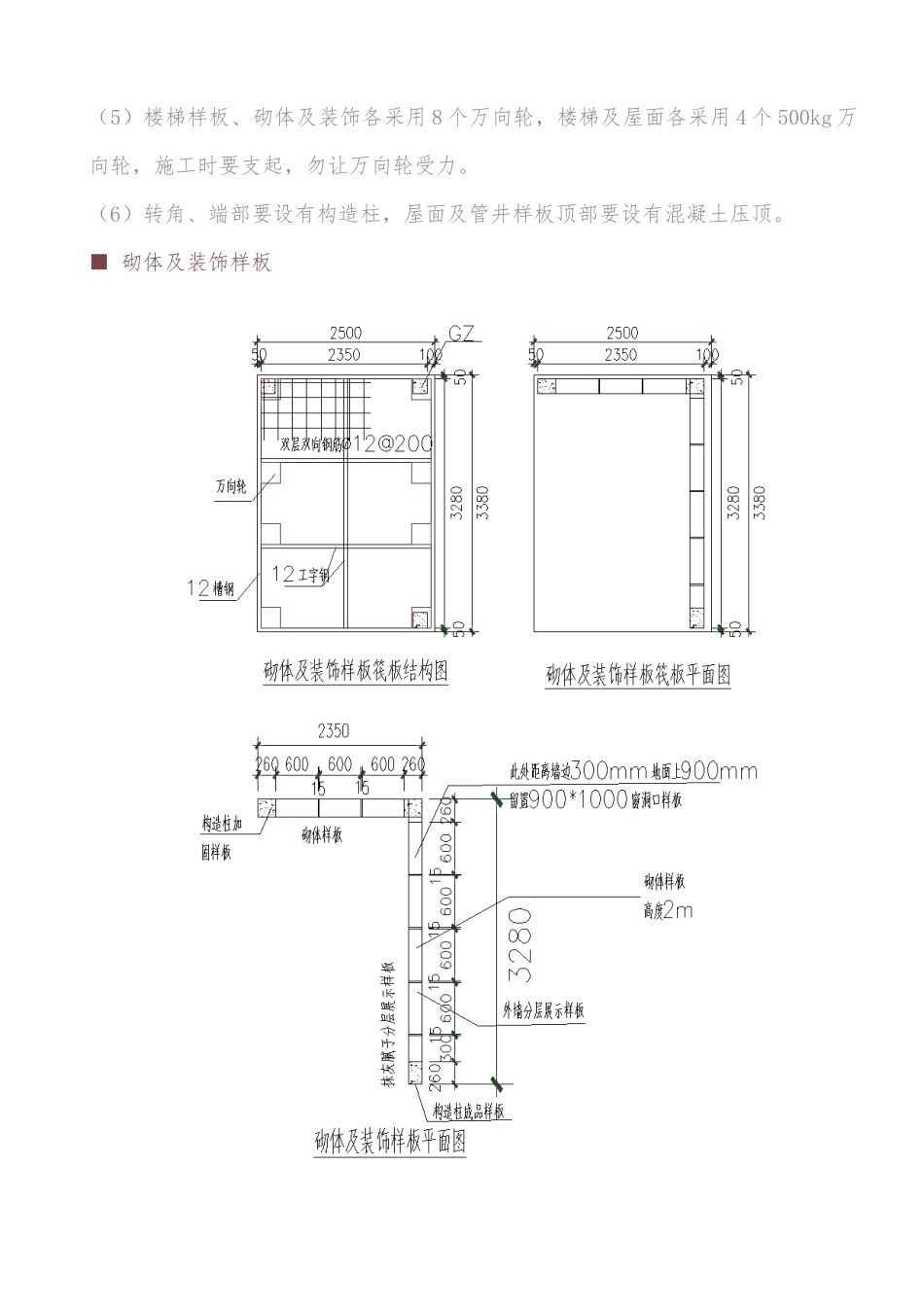

“样板引路”样板区和样板层做法“样板引路”是在建筑工程中采用的一种施工管理制度，对于工程质量管控极其有效，具有质量创优意识的施工企业都已普遍采用。下面就基于天元建设集团的工程实例，看一看人家是如何践行“样板引路”，如何设置样板区和样板层的？学习了！①样板区办公区域设置样板示范区，在工程筏板（基础）施工前完成。主要设置砌体及装饰样板、管井样板、屋面样板、楼梯样板及后浇带样板，其中砌体及装饰样板、管井样板、屋面样板、楼梯样板采用可移动样板，总体布置图如下所示：【设计要求】（1）底板周圈采用至少12槽钢，里面采用12工字钢。（2）底座筏板采用直径12钢筋双层双向。（3）底座筏板厚度120mm。（4）底座筏板采用C25或C30混凝土，混凝土表面压光刷毛。（5）楼梯样板、砌体及装饰各采用8个万向轮，楼梯及屋面各采用4个500kg万向轮，施工时要支起，勿让万向轮受力。（6）转角、端部要设有构造柱，屋面及管井样板顶部要设有混凝土压顶。■砌体及装饰样板■管井样板（管井高度2m）■屋面样板（屋面要留有压毡槽，女儿墙高出细石保护层600mm）■楼梯样板■后浇带样板②样板层样板层施工提前规划，并绘制了样板层分布图，说明展示内容，张贴于入口部位。■主体结构样板展示楼层成品混凝土的效果，尤其体现节点成品质量的控制，如：高差部位、梁柱节点、柱墙根部、后浇带、施工缝接茬、楼梯踏步等。■主体结构部分张贴各分项工艺做法展板，也可将外墙接茬、楼梯等构件放样设置在楼层中。■砌体结构展示排砖图（组砌方法、用料明细，标记洞口、过梁等）■砌体组砌方法正确，梁底斜砌（或后塞）做法规范，拉结筋等标识到位，构造柱、洞口、过梁、木砖、防腐木楔清晰美观。■墙体及顶板装饰依据各层不同的工艺，进行剖层展示，成品房间至少有一间，展示：外窗台企口、开关、插座、配电箱盘、空调眼，地面内管线做标示，施工过程中的质量控制展板张贴于墙上。■三小间样板展示：防水剖面、排水主管、支管安装；等电位箱；止水台；开关插座；烟道安装；管根封堵；地漏安装；洁具安装；门口止水坎台；墙地砖镶贴（如有）等。■水电安装展示：线盒、箱盘做法及工艺流程，电井、管井内的安装，土建配合。工地样板区这样做从施工细节出发，打磨出如同艺术品的工法样板区，以此提升企业形象。下面将分享的是某项目的工法样板区。一、前期计划前期做好梳理管控难点、要点，明确节点工艺做法和优化施工流程三个环节，具体内容如下：二、工法区展示要点要求总包方建造工法样板区，由总包负责对各劳务班组进行工法培训，项目公司工程部及监理记录、监督。工法样板施工：明确管控要点；规范节点细部做法；经过项目部、监理单位、业主验收合格后实行。工法样板培训交底：对进场各劳务班组进行工法样板培训交底；结合可视化交底。三、工法样板区展示结构样板框架结构样板工艺说明：脚手架水平间距1100，距离梁边300梁底脚手架设置有防滑扣件梁柱节点加密区长度：750板上设置长条马镫，间距800核心筒支模样板工艺说明：木方大小为50X100，间距不大于250对拉螺杆水平间距450钢管竖向间距600另设置对拉螺杆，加固剪力墙边角劲性柱结构样板工艺说明：梁柱节点加密区长度900劲性柱箍筋采用八字箍木枋大小为50X100，间距不大于250采用槽钢和对拉螺杆固定柱模砌筑样板砌筑及二次结构样板工艺说明：后开线槽采用切槽处理线槽切缝砂浆灰浆比同抹灰砂浆二次结构封模前贴双面胶防止漏浆轻质砌块底部要求三匹实心砖或者灌芯的混凝土小型空心砌块封顶砖斜砌砂浆饱满门窗洞口留设，砖墙上留洞留槽装修样板抹灰样板、外墙内保温样板、外墙涂料样板工艺说明：不同材料间挂网抹灰，挂网出边界100灰饼大小50X50，灰饼间距不超过2m涂料和保温分层处理，保证观感效果屋面作法样板工艺说明：女儿墙压顶做滴水线压顶外高内低，4%找坡卷材的搭接长度：不小于100单砖立砌保护SBS卷材防止晒裂卫生间样板工艺说明：增加同层排水，防止沉池积水造成渗漏；所有带水周边增加200高素混凝土反坎；管道安装位置确保洁具安装空间。管井样板工艺说明：水管井周边做200高混凝土挡水坎，底部安装地漏；所有管道排布...
