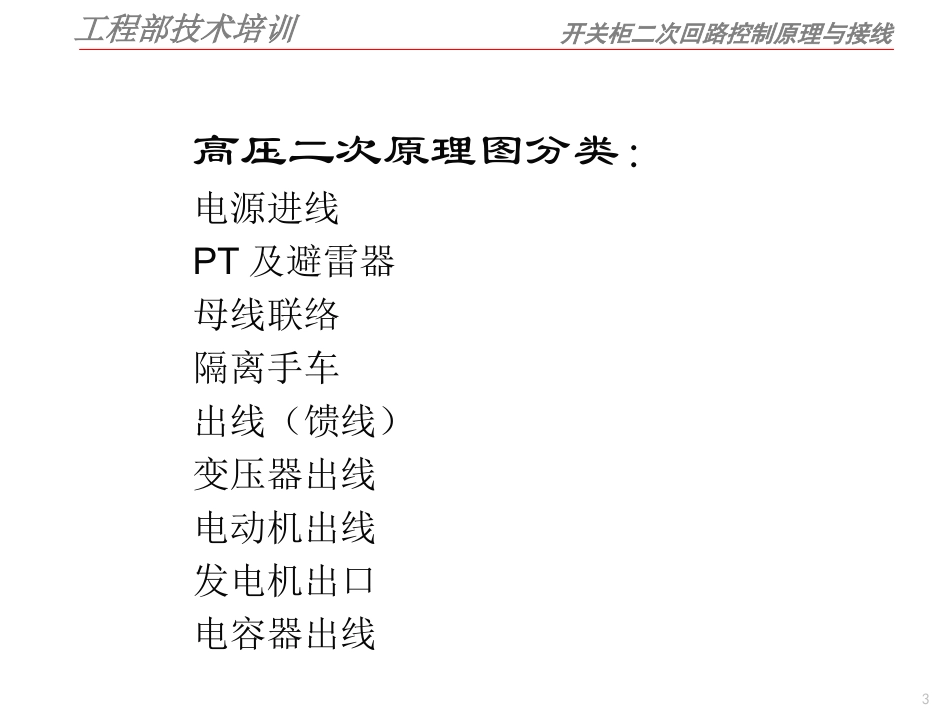

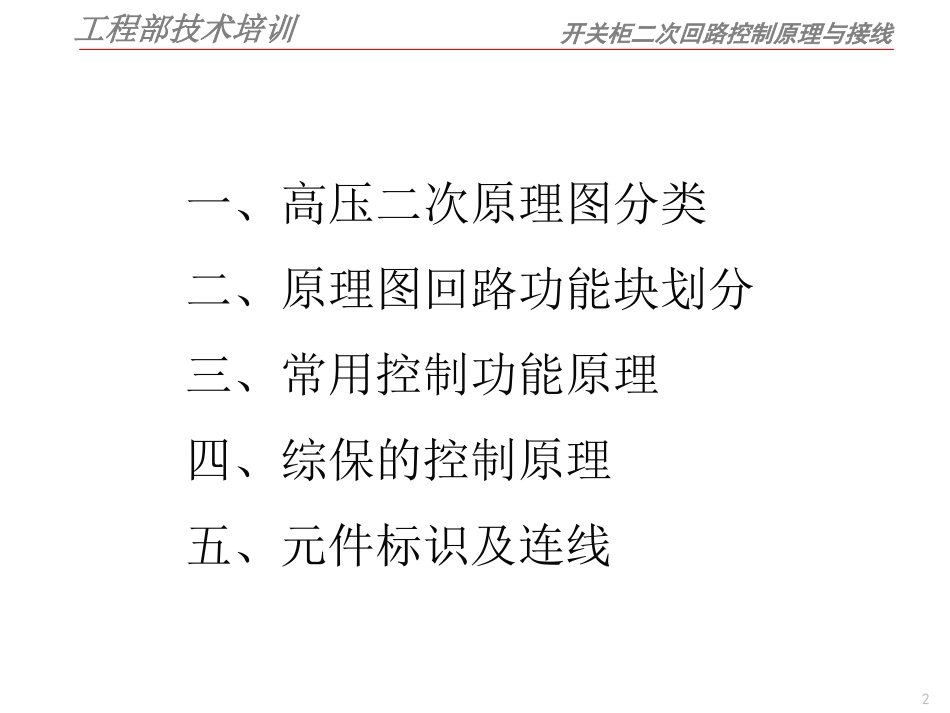

工程部技术培训1开关柜二次回路控制原理与接线二零一二年十一月一~二日开关柜二次控制原理与接线工程部技术培训2开关柜二次回路控制原理与接线一、高压二次原理图分类二、原理图回路功能块划分三、常用控制功能原理四、综保的控制原理五、元件标识及连线工程部技术培训3开关柜二次回路控制原理与接线高压二次原理图分类：电源进线PT及避雷器母线联络隔离手车出线（馈线）变压器出线电动机出线发电机出口电容器出线工程部技术培训4开关柜二次回路控制原理与接线MM电动机出线2#进线母联隔离1#母线PT2#母线PT计量计量变压器出线工程部技术培训5开关柜二次回路控制原理与接线原理图回路功能块划分:1、采样回路2、控制回路3、辅助回路4、信号接口回路5、原件清单BOM6、端子排7、小母线工程部技术培训6开关柜二次回路控制原理与接线测量绕组保护绕组零序CT避雷器接地开关断路器水平母线测量电流工程部技术培训7开关柜二次回路控制原理与接线测量绕组保护绕组零序CT避雷器接地开关断路器水平母线保护电流、零序电流工程部技术培训8开关柜二次回路控制原理与接线相电压线电压工程部技术培训9开关柜二次回路控制原理与接线高压熔断器高压绕组低压绕组手车工作位接点电压小母线低压熔断器10/0.1KV一次侧线电压二次侧线电压电压互感器PT的V-V接法工程部技术培训10开关柜二次回路控制原理与接线开口△10/√3:0.1/√3:0.1/3KV一次相电压二次相电压零序电压电压互感器PT的Y-Y接法工程部技术培训11开关柜二次回路控制原理与接线储能弹簧分闸弹簧电流互感器带电显示零序互感器避雷器接地开关合闸线圈分闸线圈储能电机保护出口分闸指示合闸指示远方允许本地合闸本地分闸远方合、分闸工程部技术培训12开关柜二次回路控制原理与接线机械联锁(五防联锁)联锁电气联锁合闸位手车不能移动工作位合闸位不能合地刀带电时不能移动隔离车合闸位不能推进隔离车防止进入带电间隔。程序联锁三选二：两进线一联络只允许合两台DCS控制器：根据工艺要求，用控制器自动实现跳闸和合闸闭锁工程部技术培训13开关柜二次回路控制原理与接线储能储能电机储能指示储能接点储能接点航空插头储能弹簧分闸弹簧电流互感器带电显示零序互感器避雷器接地开关工程部技术培训14开关柜二次回路控制原理与接线合、分指示器手车位置指示器接地开关指示器模拟指示器照明、加热工程部技术培训15开关柜二次回路控制原理与接线断路器内部信号预留的备用输入接地开关信号远方操作允许信号输入信号公共端信号接口回路工程部技术培训16开关柜二次回路控制原理与接线如果招标方提供了二次图，请一定要看二次BOB，核对有没有价格较高的原件，不要漏报。二次原件清单端子排小母线航空插头互感器加热照明门板元件板外引信号各部分之间需要连接的线，均需要在端子排上连接电源+KM、-KM、+HM、-HM、L、N、电压A630，B630，C630，N600信号光字牌、信号公共端工程部技术培训17开关柜二次回路控制原理与接线常用控制功能原理:合分闸及防跳储能联锁断线监视PT断线检测小母线切换备自投同期检测自动准同期系统接地(绝缘监视)工程部技术培训18开关柜二次回路控制原理与接线储能回路远方操作就地操作合分闸控制开关防误操作联锁接点合闸及防跳回路分闸回路保护跳闸远方控制器无源接点本地智能装置联锁跳闸控制分闸控制合闸合、分闸控制流程工程部技术培训19开关柜二次回路控制原理与接线防跳继电器合闸线圈辅助接点就地合闸远方合闸试验位置工作位置分闸指示联锁接点储能接点合闸指示工程部技术培训20开关柜二次回路控制原理与接线外部防跳保护继电器接点自锁，保护保护继电器接点不被烧坏工程部技术培训21开关柜二次回路控制原理与接线小母线切换切换控制当母联投入后，其中一台母线PT退出运行，则要进行切换，以保证保护、仪表的电压检测正常。1YMa1YMb1YMc1YMn２YMa２YMb２YMc２YMn工程部技术培训22开关柜二次回路控制原理与接线PT断线检测低电压继电器：断线检测低电压检测断线信号工程部技术培训23开关柜二次回路控制原理与接线合闸允许幅值频率相位通过调节幅值、频率、相位使设备并网通过调节发电机的励磁可以调节频率和相位通过调节发电机的转速可以...
