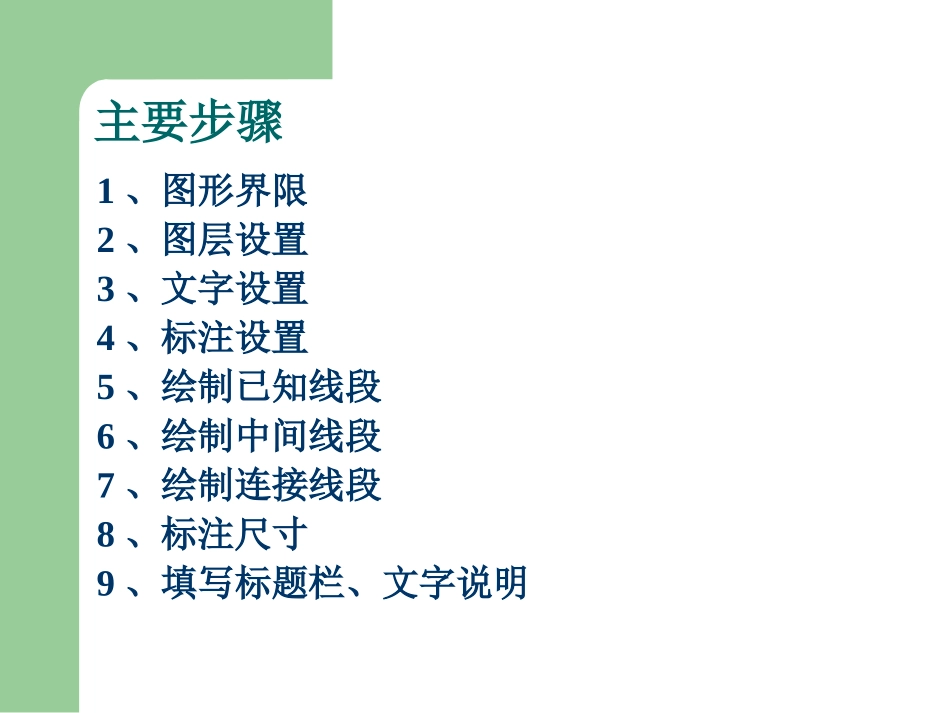

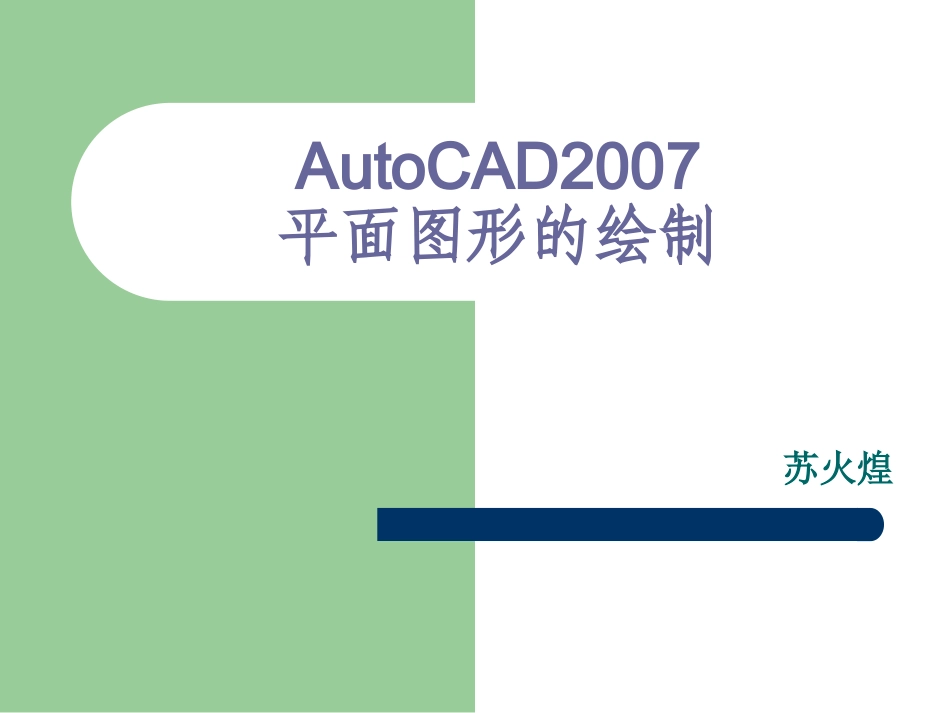

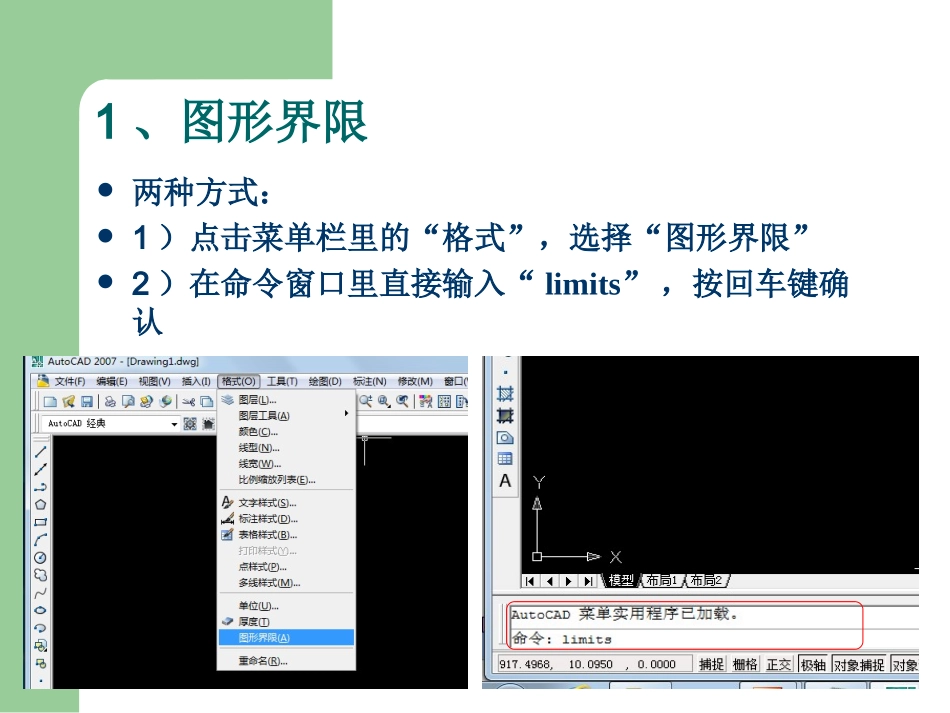

AutoCAD2007平面图形的绘制苏火煌主要步骤1、图形界限2、图层设置3、文字设置4、标注设置5、绘制已知线段6、绘制中间线段7、绘制连接线段8、标注尺寸9、填写标题栏、文字说明1、图形界限两种方式：1）点击菜单栏里的“格式”，选择“图形界限”2）在命令窗口里直接输入“limits”，按回车键确认操作：给定左下角的点，输入坐标“0，0”，按回车键确认。给定右上角的点，输入坐标（根据所选用的图幅大小和图纸类型来确定）以A4图幅为例：X型图纸：坐标为“297，210”，按回车键确认。Y型图纸：坐标为“210，297”，按回车键确认。注意：输入坐标时，必须用英文符号。图形界限大小设置完成后，再输入指令“zoom”，按回车键确认。再输入“a”，回车键确认，整个图形界限设置完整。2、图层设置绘制每一幅图，都包含诸如线型、文字、数字、尺寸、图例符号等要素。使用图层不仅能使图形的各种信息清晰、有序，便于观察，而且也会给图形的编辑、修改和输出带来很大的方便。系统默认图层为0，不要去改动，直接新建图层。方法一：直接单击此按钮新建图层，将需要用到的图层一次性全部新建。方法二：直接在此空白处，单击右键，选择新建图层，将需要用到的图层一次性全部新建。在绘图过程中，最常用到粗实线、细实线、细点划线和虚线这4种线，所以至少新建4个图层。注意：标注和文字最好也单独新建图层，所用线型为细实线，如不新建也可。需要更改的内容：名称、颜色、线型、线宽。1）先一次性将所有图层命名，注意鼠标在点的时候不要太快，要慢点。2）一次性更改所有图层的颜色，此处是为了更方便检查线型是否使用有错，也可不改。3）一次性更改所有图层的线型，细实线、粗实线、文字、标注都用实线（continuous），不需要更改，虚线、点划线要更改。点击图层“点划线”的线型，弹出一个对话框，点击“加载”根据右侧的图形来选择线型点划线建议选择这一个线型，点击“CENTER2”选择所要线型，点击确定图层“虚线”在选择线型时，执行同样的操作。选择“ACAD_ISO02W100”3）一次性更改所有图层的线宽。点击相应图层的线宽，弹出如下对话框，选择一个线宽。要注意粗线与细线的线宽比为2:1。图层设置完后要点击确定，不能直接关闭，否则此前所有操作全部无效。在所有图形、标题栏等全部都完成后，点击状态栏中“线宽”，打开线宽，则粗线和细线之间粗细分明。所有图形完成前，“线宽”要保持关闭状态。绘图时，需要用到哪种图线，选择相应的图层即可。选择时要确定没有命令在执行。例如没有在执行直线命令。3、文字设置点击“新建”，弹出如下对话框，更改名称按下图进行设置，设置完后必须点击“应用”，汉字设置完毕，接着点击“新建”来设置数字和英文字母。设置完后必须点击“应用”。到此，所有文字设置完毕。注意：数字和字母的高度为3.5。4、标注设置点击“新建”，更改样式名称，改完后点击“继续”。按下图更改“直线”下的内容更改“文字”下的内容，文字样式选择“数字和英文字母”绘图时采用的不是1:1的比例时，此处需要更改，例如采用的1:2的比例绘制图形时，比例因子改为2；采用2:1的比例绘制图形时，比例因子改为0.5。即比例因子为绘制图形所用比例的倒数。所有的设置完成后，点击“确定”。单击左侧的“标注”，再点击“置为当前”。角度的标注有特殊要求，再新建一个“角度标注”，其余内容不需要更改，只需“文字”下的内容按下图更改即可，改完点击“确定”。需要标注角度时，将“角度标注”置为当前即可。
