凸透镜成像的规律VIP免费

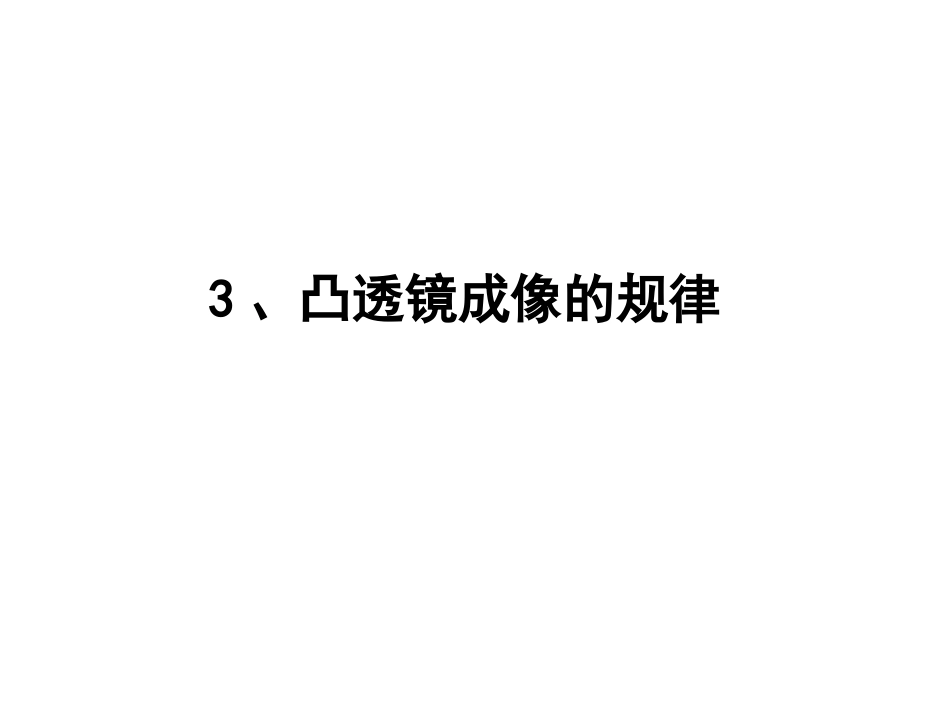

凸透镜成像的规律_第1页
1/16

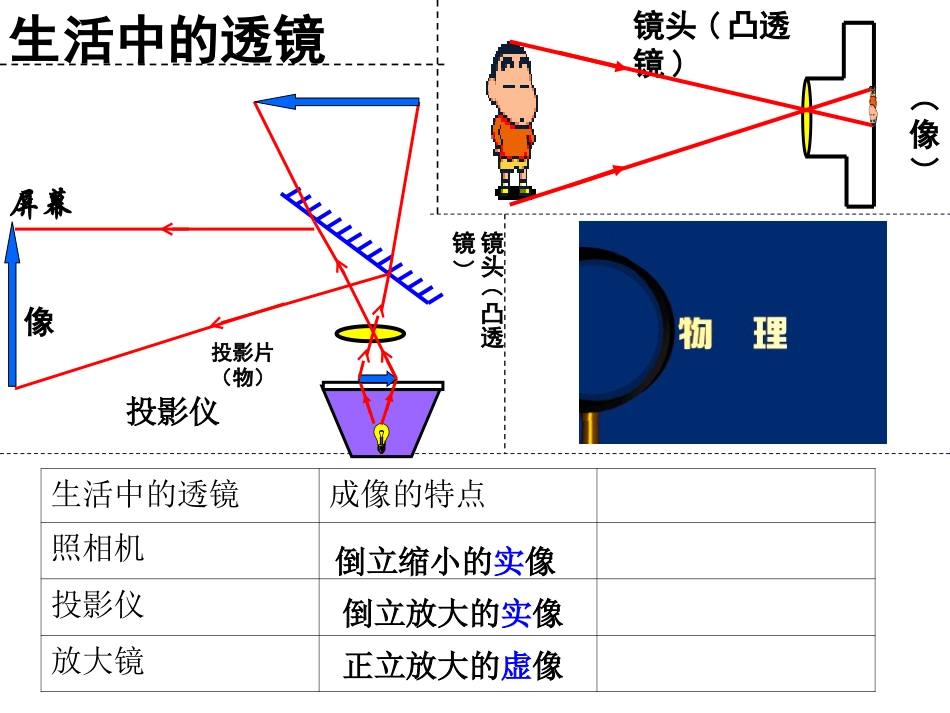

凸透镜成像的规律_第2页
2/16

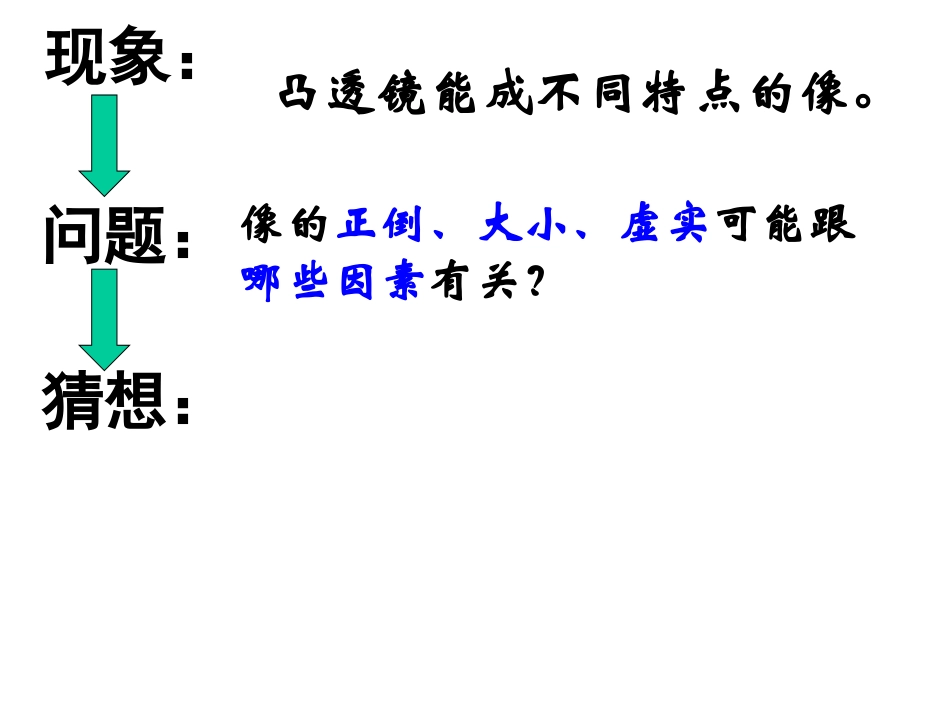

凸透镜成像的规律_第3页
3/16
3、凸透镜成像的规律镜头(凸透镜)(像)生活中的透镜成像的特点照相机投影仪放大镜倒立放大的实像倒立缩小的实像正立放大的虚像镜头(凸透镜)屏幕投影仪投影片(物)像生活中的透镜现象:问题:猜想:凸透镜能成不同特点的像。像的正倒、大小、虚实可能跟哪些因素有关?镜头(凸透镜)(像)生活中的透镜成像的特点物体到凸透镜的距离照相机投影仪放大镜倒立放大的实像倒立缩小的实像正立放大的虚像镜头(凸透镜)屏幕投影仪投影片(物)像远较近更近现象:凸透镜能成不同的像。问题:猜想:实验像的正倒、大小、虚实跟物体到凸透镜的距离有关像的正倒、大小、虚实可能跟哪些因素有关?预备知识:u物体凸透镜中心1.物距(u):到的距离;v凸透镜中心像2.像距(v):到的距离;S2=50.0cmS1=33.0cmS3=74.3cmu=?u=?v=?=?S2-S1=17.0cmS3-S2=24.3cm实验方案1.组装实验装置:烛焰、透镜、光屏同轴等高烛焰透镜光屏光具座3.实验时注意安全、分工合作与边实验边记录数据,并填入表格。2.为了全面地研究凸透镜的成像规律,因此蜡烛由远及近逐次向透镜靠近,每次相应地移动光屏得到清晰的像,记下每次蜡烛、光屏的位置和成像的特点;并计算物距与像距。(1)当物像等大时,物距具有什么特点?(2)当物距很小时,在光屏观察到什么现象?试着用眼睛直接观察成像的特点?分析与论证:1、凸透镜在什么条件下成倒立缩小的实像倒立缩小的实像?3、凸透镜在什么条件下成正立放大的虚像正立放大的虚像?2、凸透镜在什么条件下成倒立放大的实像倒立放大的实像?作图演示u与f关系v与u关系同侧或异侧正倒大小虚实应用特点u=∞u>2fu=2ffv异侧倒立缩小实像照相机u=v异侧倒立等大实像测焦距大小分界点u2f时,成倒立缩小的实像;当u=2f时,成倒立等大的实像;当f
