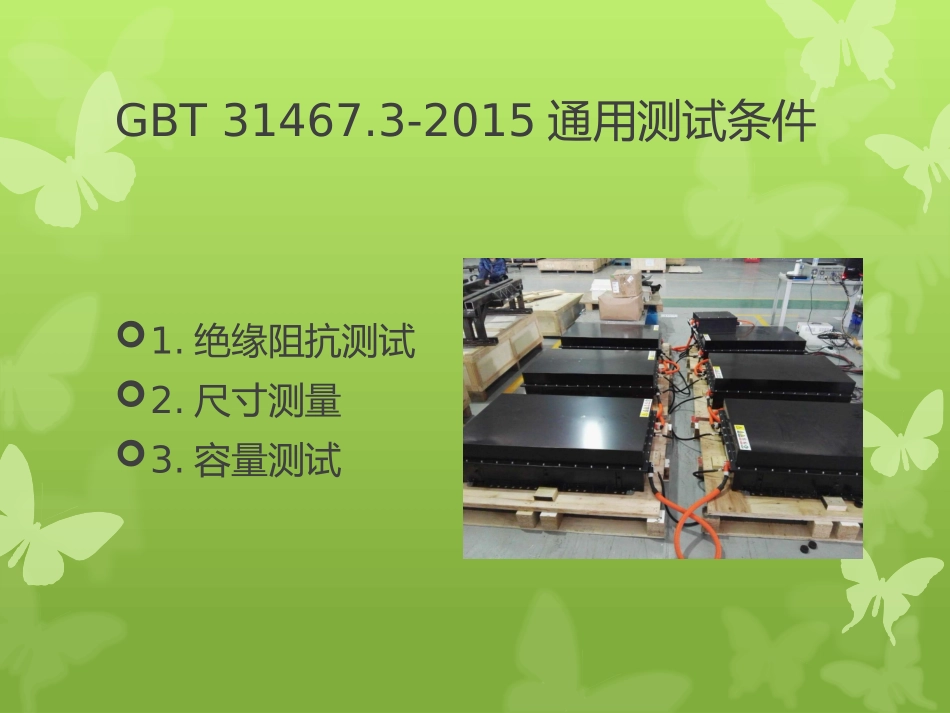

GBT31467.3-2015检测产品注意事项GBT31467.3-2015通用测试条件1.绝缘阻抗测试2.尺寸测量3.容量测试绝缘阻抗测试所有蓄电池包或蓄电池系统绝缘测试:测试位置:正极与壳体、负极与壳体。测试方法:红色表笔分别接触正、负极,黑色表笔接触箱体、壳体。测试要求:绝缘阻抗值要求>100Ω/V。尺寸测量蓄电池包或蓄电池系统尺寸测量:检测产品的长、宽高尺寸测试方法:检测中心没有实际测量。注意事项:以公司提供参数为准。容量测试蓄电池包和系统的额定容量实验:测试对象:蓄电池包或蓄电池系统测试方法:1、蓄电池包或蓄电池系统接入测试回路中放电电流为正、充电电流为负;2、测试要求连续测试3周,工步要求:步骤1放电、步骤2搁置30min、步骤3充满、步骤4搁置30min、步骤4放电,如此循环测试3周。注意事项:1、连接系统测试,需要系统、电池包正常工作。2、电池模块性能一致性要求好,容量才能发挥良好。1.00013365.58326730.16740094.75053459.33466823.91780188.50093553.084058.6117.1175.7234.2292.8351.4409.9468.5527.0585.6644.1A1-58.6-117.1-175.7-234.2-292.8-351.4-409.9-468.5-527.0-585.6-644.1-702.7017.535.152.670.187.7105.2122.7140.3157.8175.3192.9A2-17.5-35.1-52.6-70.1-87.7-105.2-122.7-140.3-157.8-175.3-192.9-210.4028.857.586.3115.0143.8172.5201.3230.0258.8287.6316.3A3-28.8-57.5-86.3-115.0-143.8-172.5-201.3-230.0-258.8-287.6-316.3-345.1029.258.487.7116.9146.1175.3204.5233.8263.0292.2321.4A4-29.2-58.4-87.7-116.9-146.1-175.3-204.5-233.8-263.0-292.2-321.4-350.6GBT31467.3-2015安全性能检测项目内容一、振动二、机械冲击三、跌落四、翻转五、模拟碰撞六、挤压七、温度冲击八、湿热循环九、海水浸泡十、外部火烧十一、盐雾十二、高海拔十三、过温保护十四、短路保护十五、过充保护十六、过放保护一、振动蓄电池包或蓄电池系统振动试验:测试方法:蓄电池包或蓄电池系统固定在振动测试平台上依次分别进行Z、Y、X三个方向各21小时测试;测试过程监控测试对象最小单元的电压、温度。测试要求:最小单元电压无锐变(压差绝对值≯0.15V)、结构完好,无泄漏、外壳破损、着火或者爆炸等现象,实验后应满足绝缘阻抗值≮100Ω/V。注意事项:1、各螺丝必须涂螺纹紧固胶,螺丝锁紧扭力达到对应螺丝锁紧的扭力值。2、外箱必须牢固可靠、固定支架应加固,重量与正常产品一直。3、固定工装必须牢固可靠能够把蓄电池包或蓄电池系统固定在工装上。4、工装底板必须打满间距100*100mm,φ20mm固定孔二、机械冲击蓄电池包或蓄电池系统机械冲击试验;测试方法:蓄电池包或蓄电池系统固定在振动测试平台上施加25g、15ms的半正弦进行Z方向冲击3次,观察2h.测试要求:蓄电池包或蓄电池系统无外壳破损、着火、泄漏或者爆炸等现象,实验后应满足绝缘阻抗值≮100Ω/V。注意事项:同机振动测试要求,使用振动测试蓄电池包或蓄电池系统。蓄电池包或蓄电池系统跌落实验:测试方法:蓄电池包或蓄电池系统沿Z轴方向从1m的高度处自由跌落到水泥地面上,观察2h.测试要求:无泄漏、着火或者爆炸等现象.注意事项:1、各螺丝必须涂螺纹紧固胶,螺丝锁紧扭力达到对应螺丝锁紧的扭力值。2、外箱必须牢固可靠、固定支架应加固,重量与正常产品一直。三、跌落蓄电池包或蓄电池系统翻转实验:测试方法:蓄电池包或蓄电池系统绕X轴先以6°/S速度转动360°,然后以90°增量保持1h,旋转360°停止,观察2h。测试对象绕Y轴,同X测试方法测试观察2h。测试要求:测试对象无泄漏、外壳破损、着火或者爆炸等现象并保持连接可靠,结构完好,实验后应满足绝缘阻抗值≮100Ω/V。注意事项:1、各螺丝必须涂螺纹紧固胶,螺丝锁紧扭力达到对应螺丝锁紧的扭力值。2、外箱必须牢固可靠、固定支架应加固,重量与正常产品一直。四、翻转五、模拟碰撞蓄电池包或蓄电池系统模拟碰撞实验:测试方法:测试对象水平安装在带有支架的台车上,根据测试对象的使用环境给台车施加脉冲(汽车行驶方向为X轴,另一垂直于行驶方向的水平方向为Y轴)观察2h。测试要求:测试对象无泄漏、外壳破损、着火或...
