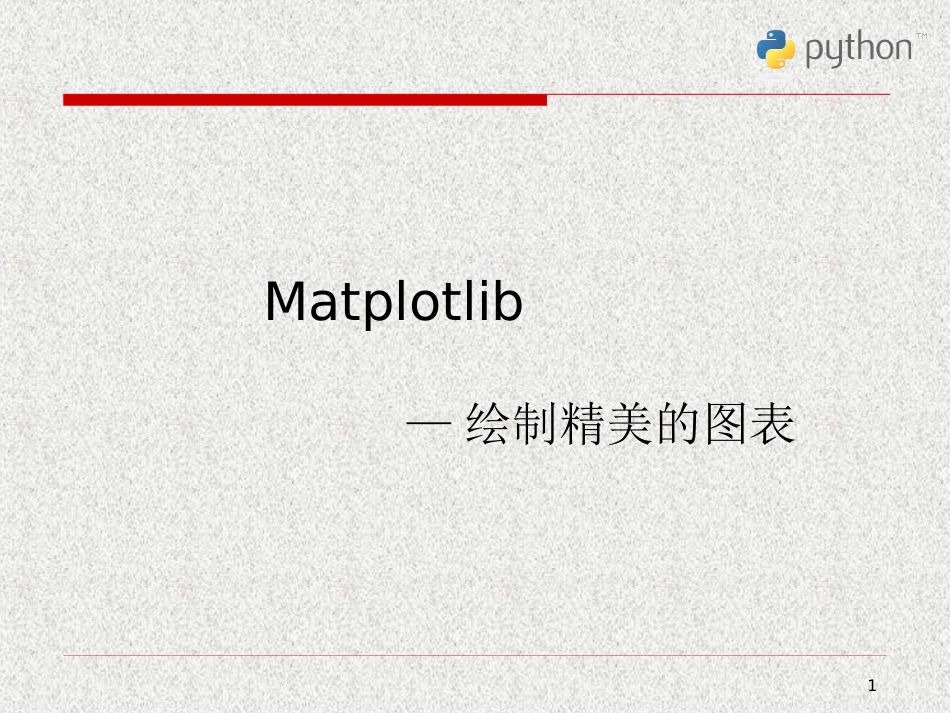

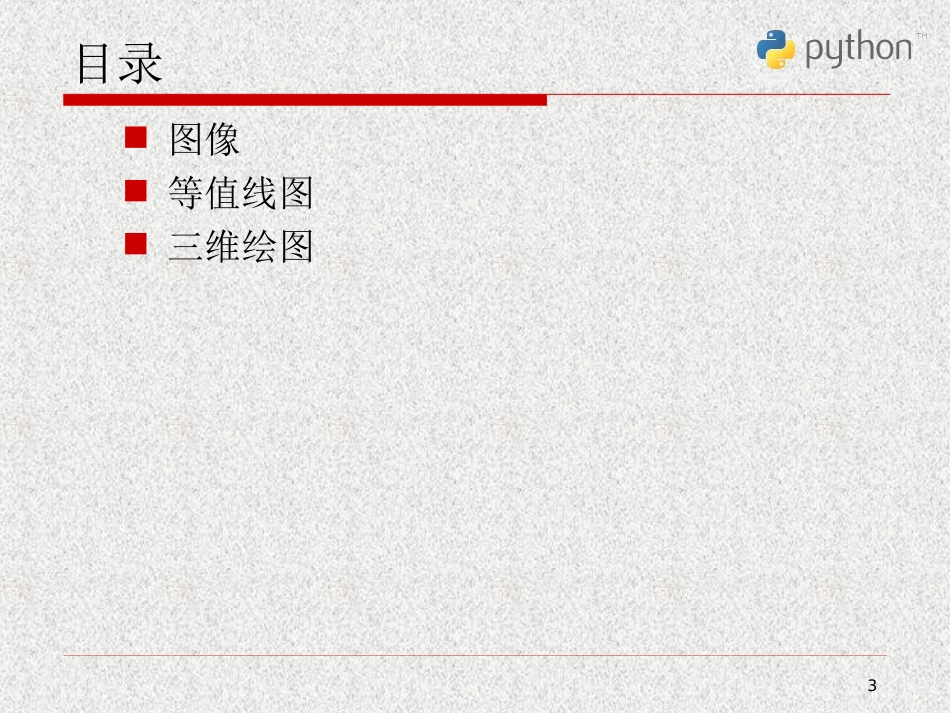

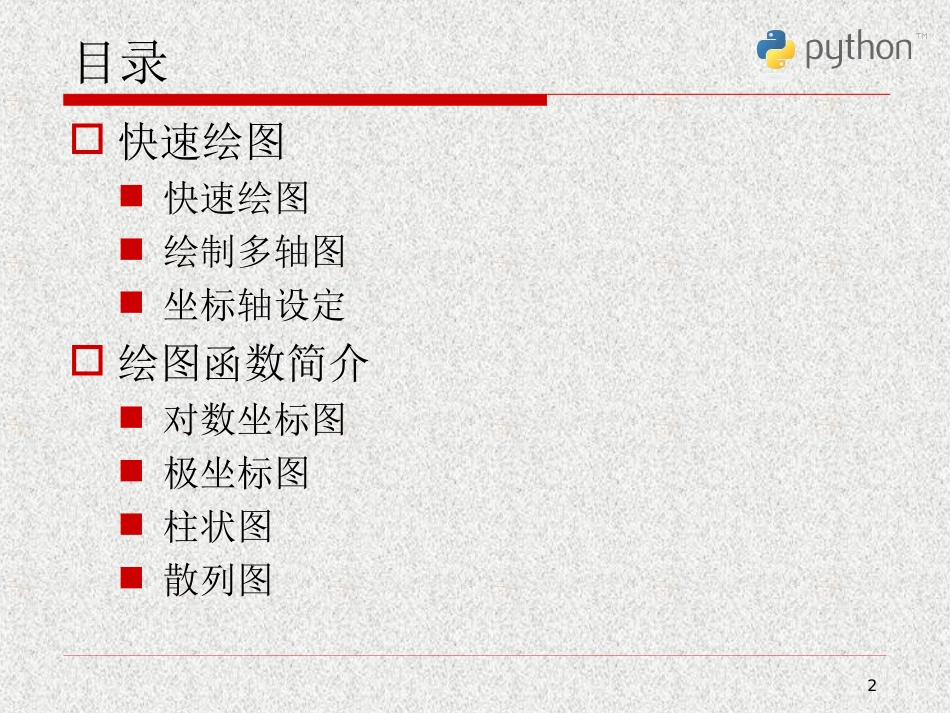

1Matplotlib—绘制精美的图表目录快速绘图快速绘图绘制多轴图坐标轴设定绘图函数简介对数坐标图极坐标图柱状图散列图2目录图像等值线图三维绘图34matplotlib是python最著名的绘图库，它提供了一整套和matlab相似的命令API，十分适合交互式地进行制图。而且也可以方便地将它作为绘图控件，嵌入GUI应用程序中。它的文档相当完备，并且Gallery页面中有上百幅缩略图，打开之后都有源程序。因此如果你需要绘制某种类型的图，只需要在这个页面中浏览/复制/粘贴一下，基本上都能搞定。展示页面的地址：http://matplotlib.sourceforge.net/gallery.html快速绘图快速绘图matplotlib的pyplot子库提供了和matlab类似的绘图API，方便用户快速绘制2D图表。(matplotlib_simple_plot.py)pylab模块matplotlib还提供了名为pylab的模块，其中包括了许多numpy和pyplot中常用的函数，方便用户快速进行计算和绘图，可以用于IPython中的快速交互式使用。5快速绘图matplotlib中的快速绘图的函数库可以通过如下语句载入：接下来调用figure创建一个绘图对象，并且使它成为当前的绘图对象。通过figsize参数可以指定绘图对象的宽度和高度，单位为英寸；dpi参数指定绘图对象的分辨率，即每英寸多少个像素，缺省值为80。因此本例中所创建的图表窗口的宽度为8*80=640像素。6importmatplotlib.pyplotaspltplt.figure(figsize=(8,4))快速绘图也可以不创建绘图对象直接调用接下来的plot函数直接绘图，matplotlib会自动创建一个绘图对象。如果需要同时绘制多幅图表的话，可以是给figure传递一个整数参数指定图标的序号，如果所指定序号的绘图对象已经存在的话，将不创建新的对象，而只是让它成为当前绘图对象。下面的两行程序通过调用plot函数在当前的绘图对象中进行绘图：7plt.plot(x,y,label="$sin(x)$",color="red",linewidth=2)plt.plot(x,z,"b--",label="$cos(x^2)$")快速绘图plot函数的调用方式很灵活，第一句将x,y数组传递给plot之后，用关键字参数指定各种属性：•label:给所绘制的曲线一个名字，此名字在图示(legend)中显示。只要在字符串前后添加''$''符号，matplotlib就会使用其内嵌的latex引擎绘制的数学公式。•color:指定曲线的颜色•linewidth:指定曲线的宽度第三个参数‘’b--``指定曲线的颜色和线型8plt.plot(x,y,label="$sin(x)$",color="red",linewidth=2)plt.plot(x,z,"b--",label="$cos(x^2)$“)快速绘图接下来通过一系列函数设置绘图对象的各个属性：•xlabel/ylabel:设置X轴/Y轴的文字•title:设置图表的标题•ylim:设置Y轴的范围•legend:显示图示最后调用plt.show()显示出创建的所有绘图对象。9plt.xlabel("Time(s)")plt.ylabel("Volt")plt.title("PyPlotFirstExample")plt.ylim(-1.2,1.2)plt.legend()快速绘图10importnumpyasnpimportmatplotlib.pyplotaspltx=np.linspace(0,10,1000)y=np.sin(x)z=np.cos(x**2)plt.figure(figsize=(8,4))plt.plot(x,y,label="$sin(x)$",color="red",linewidth=2)plt.plot(x,z,"b--",label="$cos(x^2)$")plt.xlabel("Time(s)")plt.ylabel("Volt")plt.title("PyPlotFirstExample")plt.ylim(-1.2,1.2)plt.legend()plt.show()快速绘图11快速绘图还可以调用plt.savefig()将当前的Figure对象保存成图像文件，图像格式由图像文件的扩展名决定。下面的程序将当前的图表保存为“test.png”，并且通过dpi参数指定图像的分辨率为120，因此输出图像的宽度为“8X120=960”个像素。实际上不需要调用show()显示图表，可以直接用savefig()将图表保存成图像文件.使用这种方法可以很容易编写出批量输出图表的程序.12runmatplotlib_simple_plot.pyplt.savefig("test.png",dpi=120)快速绘图绘制多轴图一个绘图对象(figure)可以包含多个轴(axis)，在Matplotlib中用轴表示一个绘图区域，可以将其理解为子图。上面的第一个例子中，绘图对象只包括一个轴，因此只显示了一个轴(子图(Axes))。可以使用subplot函数快速绘制有多个轴的图表。subplot函数的调用形式如下：13subplot(numRows,numCols,plotNum)快速绘图14subplot将整个绘图...
