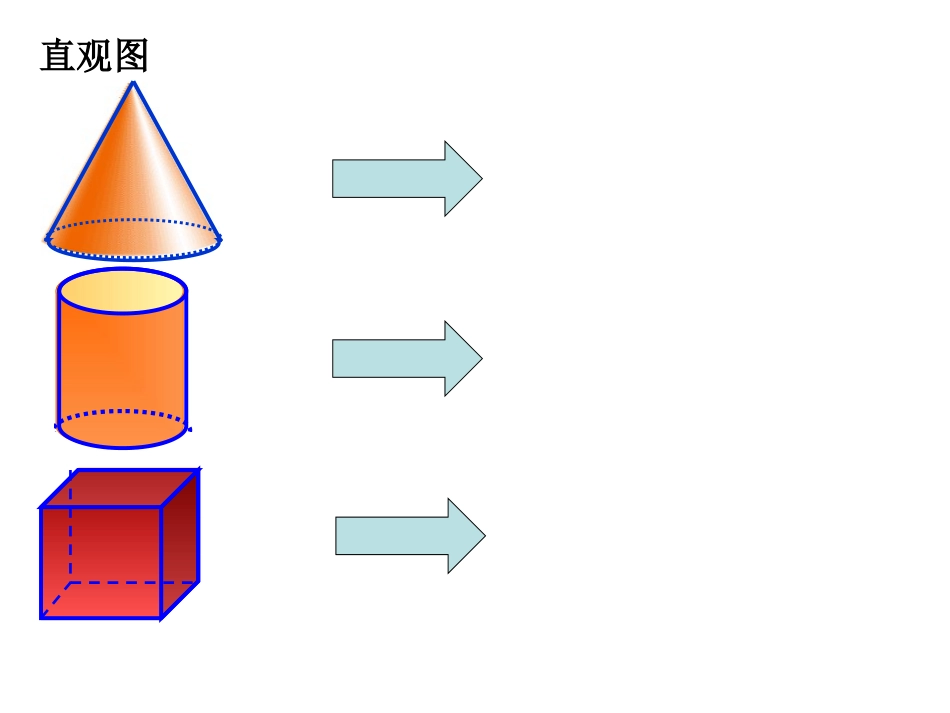

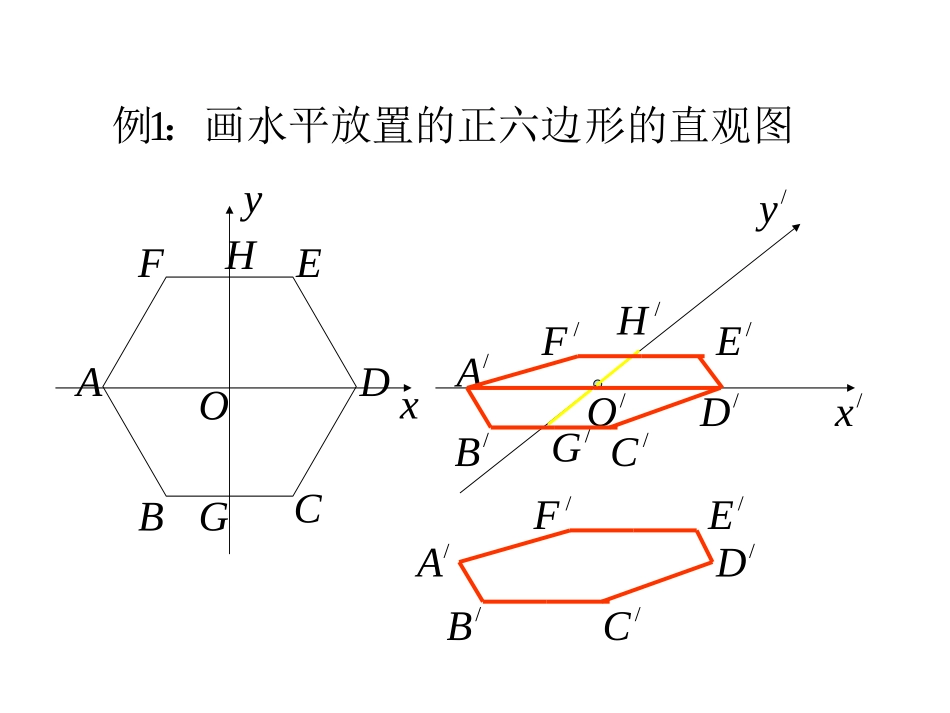

5.1空间图形的画法空间图形的直观图直观图形的直观图：画水平放置的正六边例1ABCDEF/OOxGHy/x/y/D/H/G/A/B/C/E/F/A/B/C/E/F/DxyOABCDEFMNxy例１．用斜二测画法画水平放置的六边形的直观图ABCDEF1在六边形中，取AD所在的直线为X轴，对称轴MN所在直线为Y轴,两轴交于点O。画相应的X轴和Y轴，两轴相交于点O,使xOy=45OxyOABCDEFMNOxyABCDEFMN1.2OMNN2以为中心,在X上取AD=AD，在y轴上取MN=以点为中心,画BC平行于x轴,并且等于BC;再以M为中心,画EF平行于x轴,并且等于EF.xyOABCDEFMNOxyABCDEFMN3连接AB,CD,EF,FA,并擦去辅助线x轴和y轴,便获得正六边形ABCDEF水平放置的直观图ABCDEFxyOABCDEFMN3连接AB,CD,EF,FA,并擦去辅助线x轴和y轴,便获得正六边形ABCDEF水平放置的直观图ABCDEF1、平面图形的直观图画法（1）画轴.（2）确定平行线段.x’y’o’(450或1350)xyo平行x轴的线段平行于x’轴平行y轴的线段平行于y’轴（3）确定线段长度.平行x轴的线段的长度保持不变.平行y轴的线段的长度变为原来的一半.确定点位置的画法:在斜坐标系里横坐标保持不变,纵坐标变为原来的一半.斜二测画法(4)成图例２．用斜二测法画水平放置的圆的直观图ABCDEFxyOOxyABCDEFGHGHABCDEFxyOGH例２．用斜二测法画水平放置的圆的直观图练习1利用斜二测画法画出下列平面图的直观图:(1).长方形,长6cm,宽4cm(2).等边三角形(边长6cm)例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDxyZ1,90.xOz画轴.画x轴,y轴,z轴,三轴交于点O,使xOy=45O例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDxyZO2MNPQ画底面.以O为中心,在x轴上取线段MN,使MN=cm;在轴上取线段PQ,使PQ=cm;分别过点和作y轴的平行线,过点和作x轴的平行线,设它们的交点分别为A,B,C,D,四边形ABCD就是长方形的底面ABCDABCDMNPQ41.5例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDxyZOABCD3画侧棱.过A,B,C,D,各点分别作z轴的平行线,并在这些平行线上分别截取2cm长的线段AA,BB,CC,DD.ABCDMNPQ例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDxyZOABCDABCD,4成图.顺次连接A,B,C,D,并加以整理去掉辅助线,将被遮挡住的部分改为虚线就可得到长方体的直观图.MNPQ例3.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDABCDABCD,4成图.顺次连接A,B,C,D,并加以整理去掉辅助线,将被遮挡住的部分改为虚线就可得到长方体的直观图.练习:用斜二测画法画出下列空间几何体的直观图：长方体长6cm,宽4cm，高5cm1、画轴:增加z轴,xoz=900;2、画底面；3、画侧棱.（直棱柱的侧棱和z轴平行，长度保持不变）4、成图.注意:去掉辅助线,将被遮挡的部分改为虚线.2、空间几何图形的直观图画法
