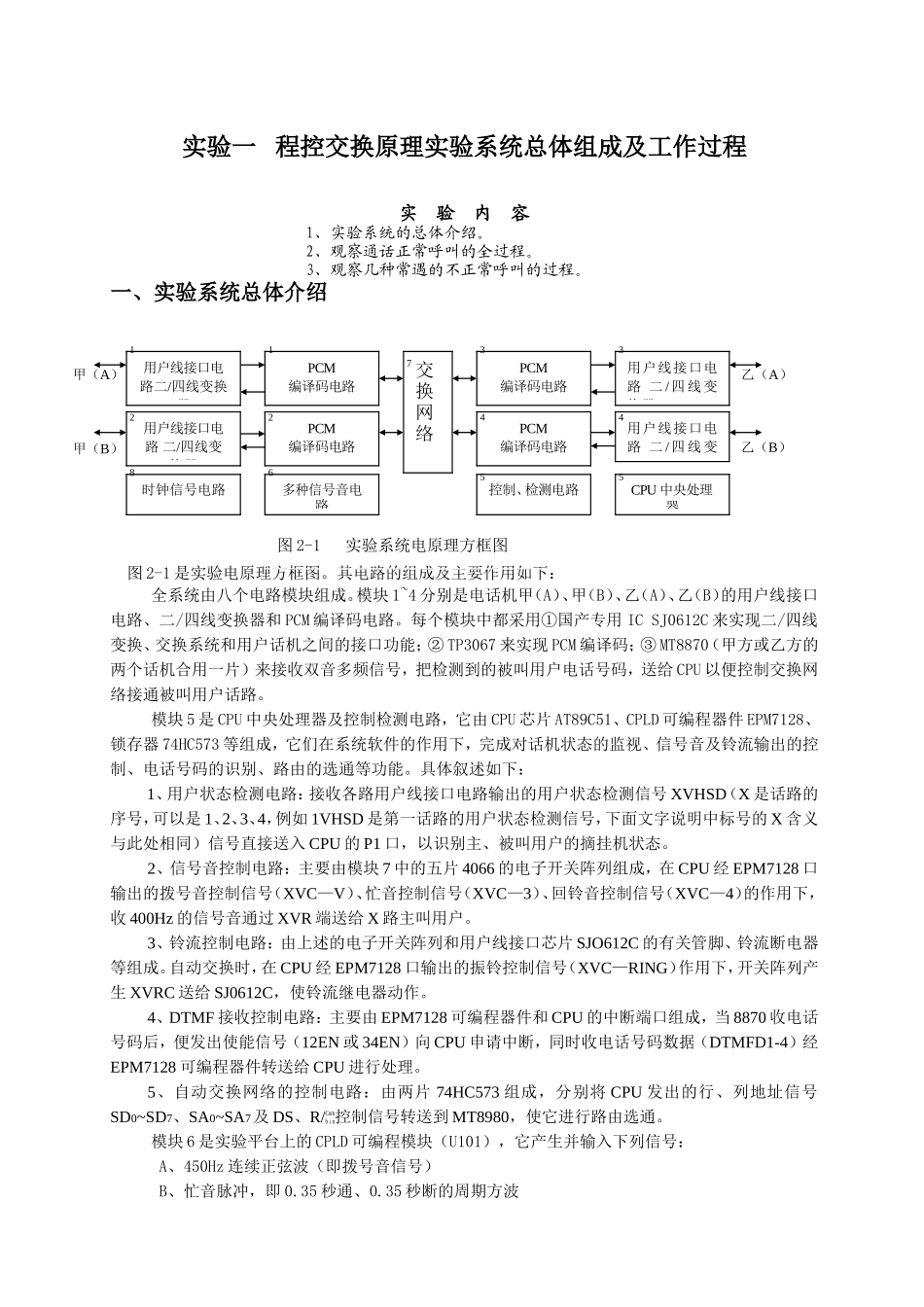

实验一程控交换原理实验系统总体组成及工作过程实验内容1、实验系统的总体介绍。2、观察通话正常呼叫的全过程。3、观察几种常遇的不正常呼叫的过程。一、实验系统总体介绍图2-1是实验电原理方框图。其电路的组成及主要作用如下：全系统由八个电路模块组成。模块1~4分别是电话机甲（A）、甲（B）、乙（A）、乙（B）的用户线接口电路、二/四线变换器和PCM编译码电路。每个模块中都采用①国产专用ICSJ0612C来实现二/四线变换、交换系统和用户话机之间的接口功能；②TP3067来实现PCM编译码；③MT8870（甲方或乙方的两个话机合用一片）来接收双音多频信号，把检测到的被叫用户电话号码，送给CPU以便控制交换网络接通被叫用户话路。模块5是CPU中央处理器及控制检测电路，它由CPU芯片AT89C51、CPLD可编程器件EPM7128、锁存器74HC573等组成，它们在系统软件的作用下，完成对话机状态的监视、信号音及铃流输出的控制、电话号码的识别、路由的选通等功能。具体叙述如下：1、用户状态检测电路：接收各路用户线接口电路输出的用户状态检测信号XVHSD（X是话路的序号，可以是1、2、3、4，例如1VHSD是第一话路的用户状态检测信号，下面文字说明中标号的X含义与此处相同）信号直接送入CPU的P1口，以识别主、被叫用户的摘挂机状态。2、信号音控制电路：主要由模块7中的五片4066的电子开关阵列组成，在CPU经EPM7128口输出的拨号音控制信号（XVC—V）、忙音控制信号（XVC—3）、回铃音控制信号（XVC—4）的作用下，收400Hz的信号音通过XVR端送给X路主叫用户。3、铃流控制电路：由上述的电子开关阵列和用户线接口芯片SJO612C的有关管脚、铃流断电器等组成。自动交换时，在CPU经EPM7128口输出的振铃控制信号（XVC—RING）作用下，开关阵列产生XVRC送给SJ0612C，使铃流继电器动作。4、DTMF接收控制电路：主要由EPM7128可编程器件和CPU的中断端口组成，当8870收电话号码后，便发出使能信号（12EN或34EN）向CPU申请中断，同时收电话号码数据（DTMFD1-4）经EPM7128可编程器件转送给CPU进行处理。5、自动交换网络的控制电路：由两片74HC573组成，分别将CPU发出的行、列地址信号SD0~SD7、SA0~SA7及DS、R/Combin控制信号转送到MT8980，使它进行路由选通。模块6是实验平台上的CPLD可编程模块（U101），它产生并输入下列信号：A、450Hz连续正弦波（即拨号音信号）B、忙音脉冲，即0.35秒通、0.35秒断的周期方波多种信号音电路控制、检测电路CPU中央处理器时钟信号电路交换网络PCM编译码电路PCM编译码电路PCM编译码电路PCM编译码电路用户线接口电路二/四线变换器用户线接口电路二/四线变换器用户线接口电路二/四线变换器用户线接口电路二/四线变换器甲（A）甲（B）乙（B）乙（A）7221614433558图2-1实验系统电原理方框图C、回铃音脉冲，即1秒通、4秒断的周期方波D、25Hz，75V±15V的铃流信号模块7是交换网络和可控电子开关电路，它包括：A、数字程控交换芯片MT8980构成的数字电话时分交换网络。B、用五片4066构成控制拨号音、忙音、回铃音和铃流继电器的信号交换网络。模块8是PCM编译码器的时钟信号电路（与模块6一样，由实验平台上U101内的逻辑电路组成），它提供四片TP3067所需的2048KHz及8KHz的时钟脉冲。二、实验内容1、从总体上初步熟悉两部电话单机用自动交换方式进行通话。2、初步建立程控交换原理系统及电话通信的概念。3、观察并记录一个正常呼叫的全过程。4、观察并记录一个不正常呼叫的状态5、观测用户电话机的直流供电（B）三、实验步骤平台内置电话号码为：6667681、正常呼叫全过程的观察与记录。A、主叫摘机，听到拨号音。B、主叫拨首位号，拨号音断，主叫继续拨完被叫号码。C、被叫振铃，主叫听到回铃音。D、被叫摘机，回铃音断，双方通话。E、挂机，任一方先挂机，另一方听到忙音后再挂机。2、不正常呼叫的自动处理。A、主叫摘机后超时不拨号。B、拨号位之间间隔超时。C、振铃后久不摘机。3.观测用户电话机的直流供电（B），以话路一为例：A.电话一处于挂机状态时，用万用表直流档测量2TP401，2TP402对地的电压。B.电话一处于摘机状态时，用万用表直流档测量2TP401，2TP402对地的电压（测量的电压与...
