第三章_钣金制作的基本工艺--钣金工培训课件VIP免费

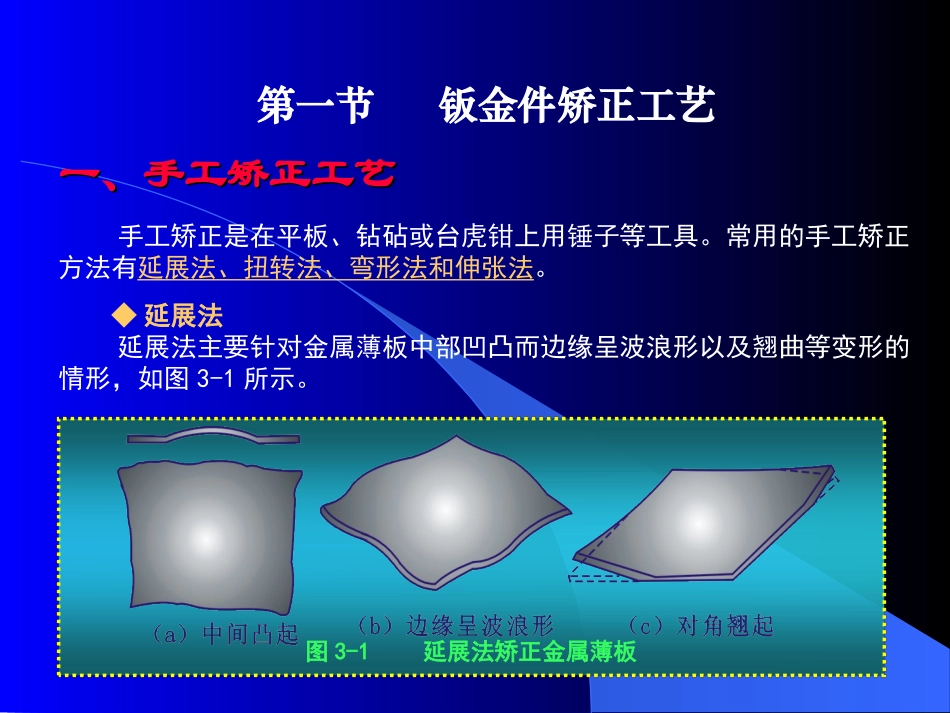

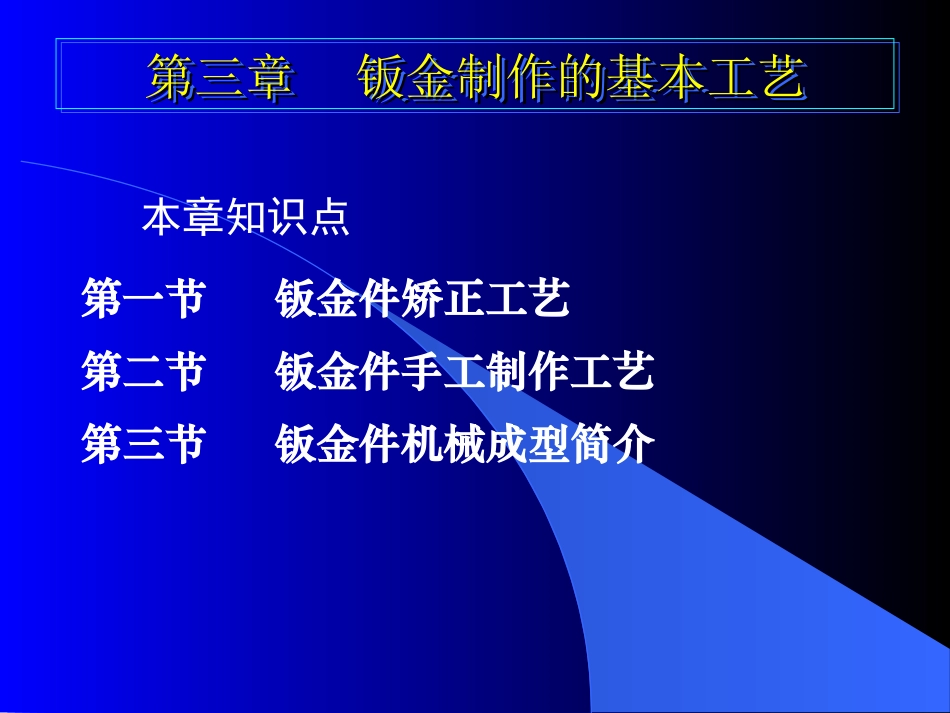

第三章钣金制作的基本工艺第三章钣金制作的基本工艺第三章钣金制作的基本工艺第三章钣金制作的基本工艺本章知识点第一节钣金件矫正工艺第二节钣金件手工制作工艺第三节钣金件机械成型简介一、手工矫正工艺一、手工矫正工艺手工矫正是在平板、钻砧或台虎钳上用锤子等工具。常用的手工矫正方法有延展法、扭转法、弯形法和伸张法。◆延展法延展法主要针对金属薄板中部凹凸而边缘呈波浪形以及翘曲等变形的情形，如图3-1所示。第一节钣金件矫正工艺图3-1延展法矫正金属薄板◆扭转法扭转法是用来矫正条料扭曲变形的。操作时将条料夹持在台虎钳上，用扳手把条料扭转到原来形状，如图3-2所示。◆弯形法弯形法是用来矫正各种弯曲的棒料和在宽度方向上弯曲的条料。◆伸张法伸张法是用来矫正各种细长线材的。如图3-3所示。图3-2扭转法矫正条料图3-3伸张法矫直线材（1）凸鼓面的矫正：步骤1：将板料凸面向上放在平台上，左手按住板料，右手握锤。步骤2：敲击应由板料四周边缘开始，逐渐向凸鼓面中心靠拢，如图3-4所示。步骤3：板料基本矫正后，再用木锤进行一次调整性敲击，以使整个组织舒展均匀。（2）边缘翘曲的矫正：步骤1：将边缘呈波浪形板料放在平台上，左手按住板料，右手握锤。步骤2：敲击由板料中间开始，逐渐向四周扩散，如图3-5所示。步骤3：板料基本矫正后，再用木锤进行一次调整性敲击，以使整个组织舒展均匀。图3-5边缘翘曲的矫正图3-4凸鼓面矫正（3）对角翘曲的矫正：步骤1：将翘曲板料放在平台上，左手按住板料，右手握锤。步骤2：先沿着没有翘曲的对角线开始敲击，依次向两侧伸展，使其延伸而矫正，如图3-6所示。步骤3：板料基本矫正后，再用木锤进行一次调整性敲击，以使整个组织舒展均匀。（4）板料的拍打矫正：如图3-7所示，用拍板（甩铁）在板料上拍打，使板料凸起部分受压变短，同时张紧部分受压伸长，从而达到矫正的目的。图3-7板料的拍打矫正图3-6对角翘曲的矫正（5）曲面凸鼓变形的矫正：如图3-8所示，首先使锤与顶铁中心对正，然后进行敲击修整。握锤的手不宜过于紧，以手腕的力量敲击。敲击速度大约100次／min左右为宜。（6）曲面凹陷变形的矫正：如图3-9所示。顶铁应放在稍偏于锤击之处，锤击点为凸凹不平表面的较高部位。这样可使钢板在顶铁与锤击点中间处受到作用力。图3-8曲面凸鼓变形的矫正图3-9曲面凹陷变形的矫正（7）大凹面的矫正：如图3-10所示。首先可用喷灯将凹面中间部位加热至粉红色的炽热状态，然后在中间部位下侧以顶铁顶起，从而使原来凹陷得到初步复位。再用锤和顶铁相互配合将四周变高的部分逐渐敲平，恢复原来的几何形状。图3-10大凹面的矫正（8）大曲率表面的矫正：如图3-11所示。修整如翼子板、挡泥板等表面曲率较大的部位（高凸面）时，可先用火焰加热，然后顶铁顶起，最后锤击敲平，达到原来的外形形状。图3-11大曲率表面的矫正（9）小凹痕的矫正：①如图3-12所示，用鹤嘴锤的尖头把凹陷处从里往外锤平。②如图3-13所示，用撬棍伸进狭窄的空间，把凹陷撬平。此法一般用来撬平车门、后翼子板和其他封闭式车身板的凹陷。图3-13用撬棍撬平凹陷图3-12敲平小凹陷③如图3-14所示，用凹陷拉拔器将凹陷拉平。主要用于封闭型车身板或从后面无法接近的皱折。④用拉拔杆将凹陷拉平，如图3-15所示，敲打和拉拔使凸起部降低、凹陷上升。图3-14用拉拔器拉平凹陷图3-15用拉拔杆拉平凹陷（10）扁钢扭曲的矫正：步骤1：将扁钢夹持在台虎钳上。步骤2：用呆扳手夹住扁钢的另一端，用力往扁钢扭曲的反方向扭转，如图3-16所示。步骤3：扭曲变形基本消除后，采用捶击法将其矫正。步骤4：捶击时，将扁钢斜置，平整部分搁置在平台上，扭转翘曲的部分伸出在平台外，如图3-17所示。步骤5：用锤子敲击稍离平台外向上翘曲的部分，敲击点离平台的距离约为板料厚度的2倍左右，边敲击边将扁钢向平台内移动。步骤6：翻转180°再进行同样的敲击，直到矫正为止。图3-17扭曲的锤击矫正图3-16用台虎钳矫正扭曲（11）角钢的变形（如图3-18）与矫正：步骤1：将外弯角钢和内弯角钢放在圆筒铁砧或带孔的平台上。步骤2：对外弯角钢，捶击两直角边的边缘，从边缘往里捶击，如图3-198a所...
