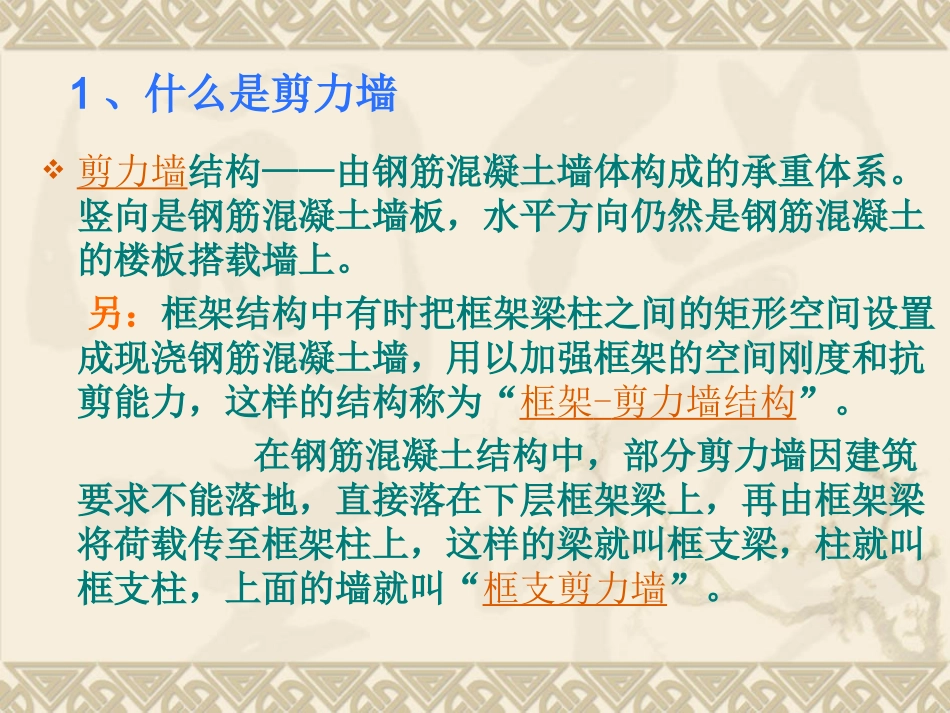

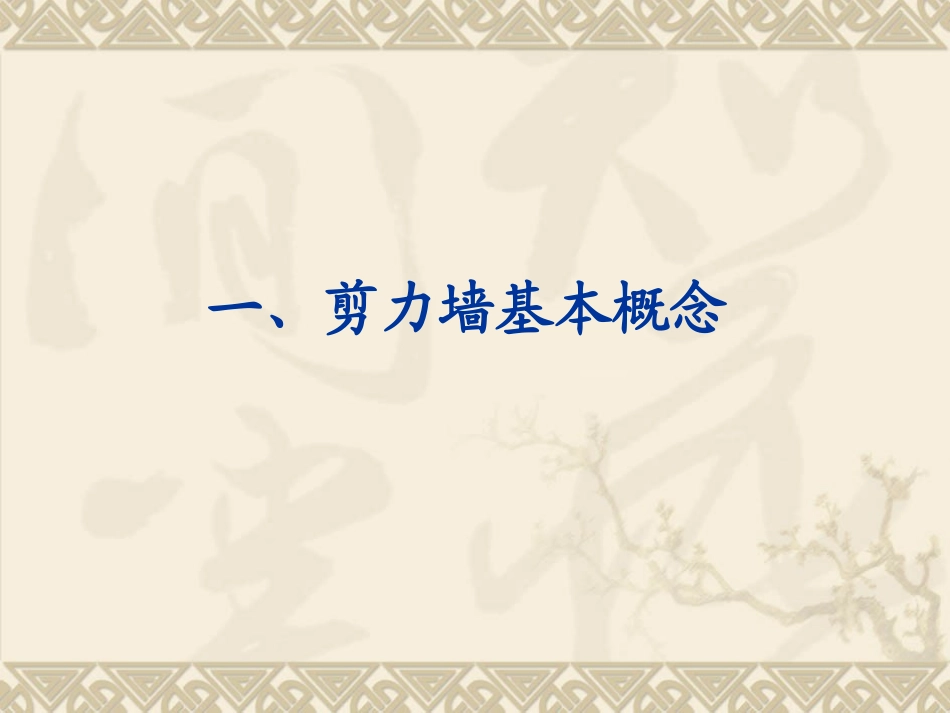

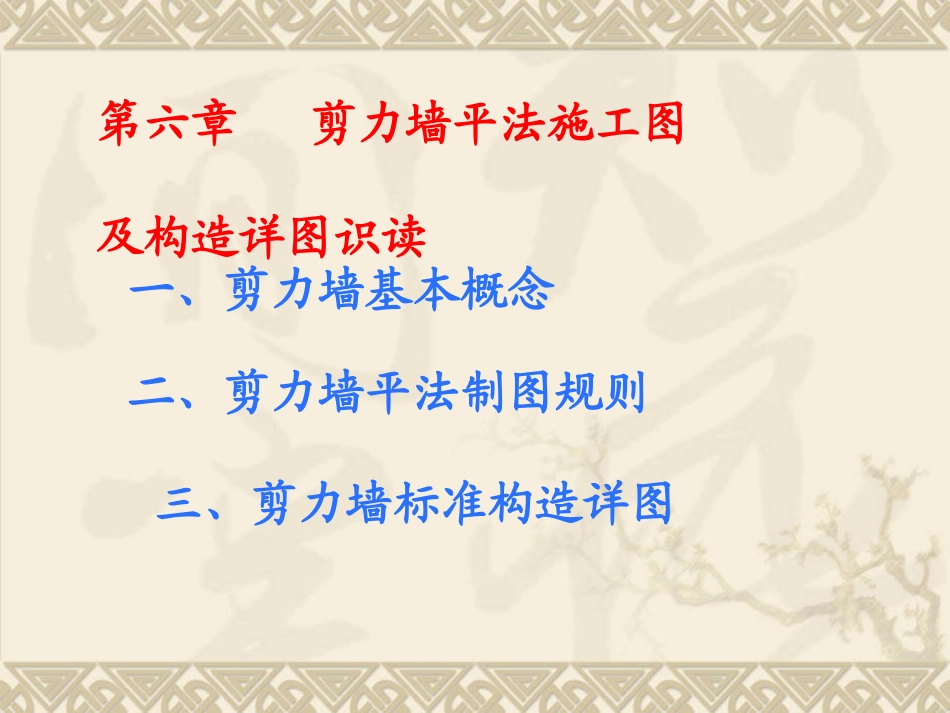

第六章剪力墙平法施工图及构造详图识读一、剪力墙基本概念二、剪力墙平法制图规则三、剪力墙标准构造详图一、剪力墙基本概念剪力墙结构——由钢筋混凝土墙体构成的承重体系。竖向是钢筋混凝土墙板，水平方向仍然是钢筋混凝土的楼板搭载墙上。另：框架结构中有时把框架梁柱之间的矩形空间设置成现浇钢筋混凝土墙，用以加强框架的空间刚度和抗剪能力，这样的结构称为“框架-剪力墙结构”。在钢筋混凝土结构中，部分剪力墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫“框支剪力墙”。1、什么是剪力墙如果由一个或多个竖向筒体(由剪力墙围成的薄壁筒或由密柱框架构成的框筒)组成的结构，称为“筒体结构”。本部分讲授剪力墙2.剪力墙结构包含哪些构件？剪力墙结构包含“一墙、二柱、三梁”，也就是说包含一种墙身、两种墙柱、三种墙梁。（1）一种墙身剪力墙的墙身就是一道混凝土墙，常见厚度在200mm以上，一般配置两排钢筋网。(2)两种墙柱剪力墙柱分为两大类：暗柱和端柱暗柱的宽度等于墙的厚度，所以暗柱隐藏在墙内看不见。端柱的宽度比墙厚度要大图集中把暗柱和端柱统称为“边缘构件”，这是因为这些构件被设置在墙肢的边缘部位。边缘构件又分为两大类：“构造边缘构件”和“约束边缘构件”(3)三种墙梁连梁（LL）、暗梁（AL）、和边框梁（BKL）。连梁连梁其实是一种特殊的墙身，它是上下楼层窗（门）洞口之间的那部分窗间墙暗梁暗梁与暗柱有些共同性，因为他们都是隐藏在墙身内部看不见的构件。它们都是墙身的一个组成部分。事实上，剪力墙的暗梁和砖混结构的圈梁有共同之处，它们都是墙身的一个水平性“加强带”。一般设置在楼板之下。边框梁边框梁与暗梁有很多共同之处，边框梁也是一般设置在楼板以下部位，但边框梁的截面宽度比暗梁宽。也就是说，边框梁的截面宽度大于墙身厚度，因而形成了凸出剪力墙面的一个边框。二、剪力墙平法制图规则剪力墙平法施工图：指在剪力墙平面布置图上采用列表注写法或截面注写法表示。剪力墙平法施工图的表示方法：1.剪力墙平法施工图表示方法剪力墙平面布置图可采用适当比例单独绘制，也可与柱或梁平面布置图合并绘制。当剪力墙较复杂或采用截面注写方式时，应按标准层分别绘制剪力墙平面布置图。对于轴线未居中的剪力墙（包括端柱），应标注其偏心定位尺寸。2.列表注写方式列表注写方式是指分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表示剪力墙平法施工图。为表达清楚、简便，剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成。标高表墙梁表墙身表平面图墙柱表（1）剪力墙柱表内容：（2）剪力墙身表内容：（3）剪力墙梁表内容关于墙梁其他需注意：当连梁设有对角暗撑、交叉斜筋、集中对角斜筋时的标注请阅读11G101-1第16页。墙梁侧面纵筋，当墙中水平筋满足要求，就不用单独设置梁侧面筋，表中就不标注；当不能满足时，表中应有补充注明梁侧面纵筋的具体数值。2.截面注写方式指在分标准层绘制的剪力墙平面布置图上，以直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图。截面注写法的特点：选用适当比例原位放大绘制剪力墙平面布置图，其中对墙柱绘制配筋截面图；对所有墙柱、墙身、墙梁分别按规定进行编号，并分别在相同编号的墙柱、墙身、墙梁中选择一根墙柱、一道墙身、一根墙梁进行注写。（1）墙柱：从相同编号的墙柱中选择一个截面，标注全部纵筋及箍筋的具体数值。其中要注意：对于约束边缘构件，除需注明阴影部分具体尺寸外，还需注明约束边缘构件沿墙肢长度lc。从相同编号的墙身中选择一道墙身，按顺序引柱的内容为：墙身编号（应包括注写在括号内墙身所配置的水平与竖向分布钢筋的排数）、墙厚尺寸，水平分布钢筋、竖向分布钢筋和拉筋的具体数值。（2）墙身：从相同编号的墙梁中选择一根墙梁，按顺序引注的内容为：注写墙梁编号、墙梁截面尺寸、墙梁箍筋、上部纵筋、下部纵筋、和墙梁顶面标高高差...
