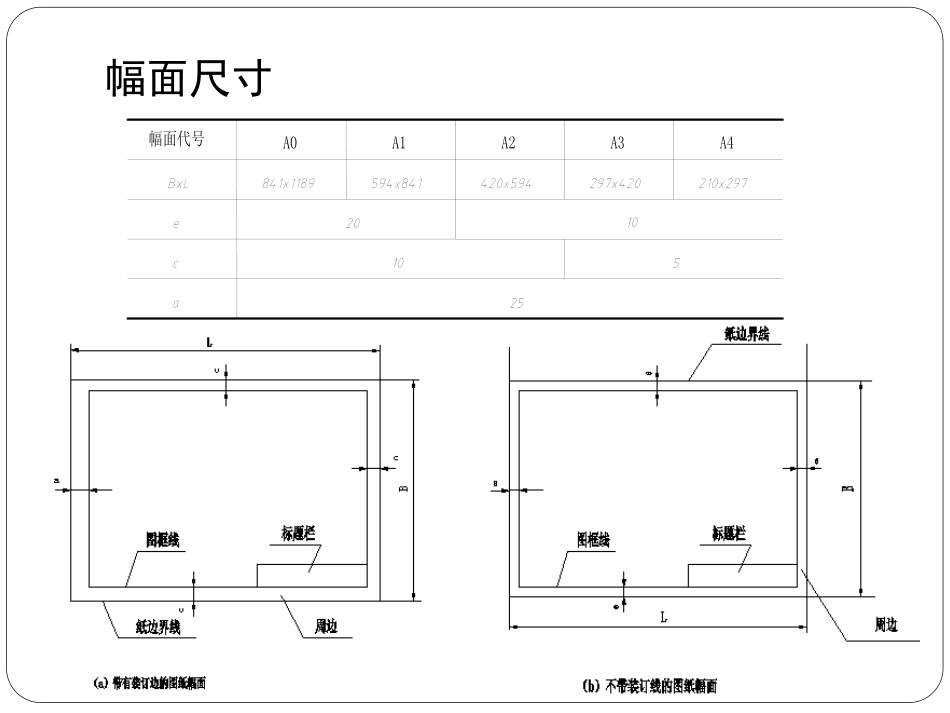

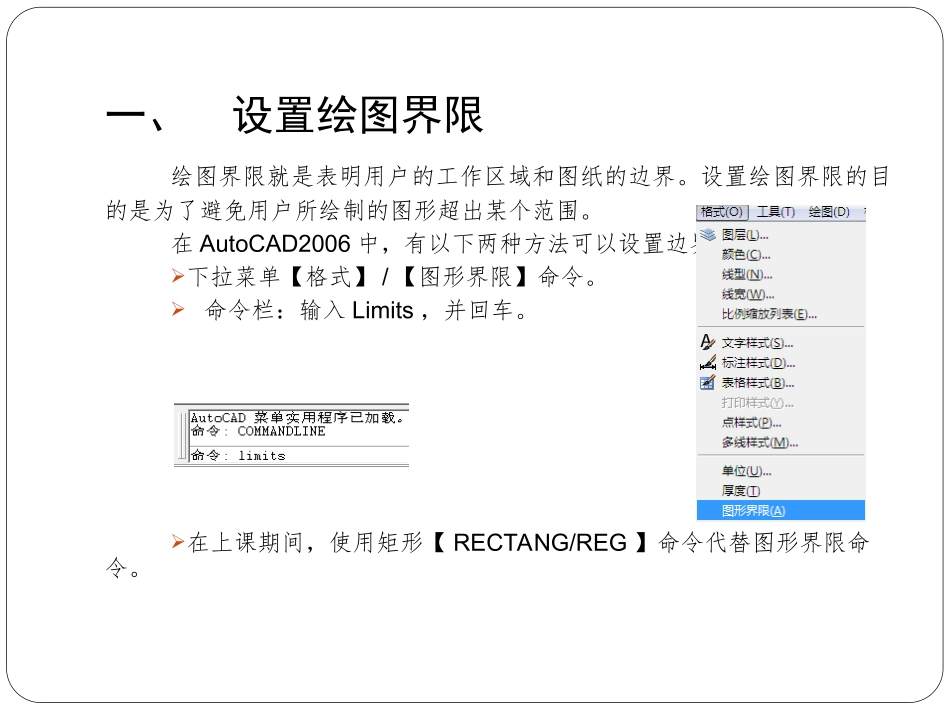

绘图准备工作绘图环境设置一、设置绘图界限绘图界限就是表明用户的工作区域和图纸的边界。设置绘图界限的目的是为了避免用户所绘制的图形超出某个范围。在AutoCAD2006中，有以下两种方法可以设置边界：下拉菜单【格式】/【图形界限】命令。命令栏：输入Limits，并回车。在上课期间，使用矩形【RECTANG/REG】命令代替图形界限命令。幅面尺寸矩形【RECTANG】命令按照幅面尺寸绘制图形界限图幅比例建筑制图使用实际尺寸绘制，而一般的建筑构件尺寸都相对较大，在使用CAD绘制时，就需要将图纸按比例放大到足够的倍数。二、单位建筑制图中，一般选择毫米为单位，小数精度为0单位：【Units】/【UN】单位设置好了之后，状态栏坐标显示也随之变化。三、图层AutoCAD图层是一张张透明的电子图纸，用户把各种类型的图形元素画在这些电子图纸上，AutoCAD将它们叠加在一起显示出来。如下图所示，在图层A上绘制了建筑物的墙壁，在图层B上绘制了室内家具，在图层C上放置了建筑物内的电器设施，最终显示的结果是各层叠加的效果。1、创建及设置建筑图的图层用AutoCAD绘图时，图形元素处于某个图层上，默认情况下，当前层是0层，若没有切换至其他图层，则所画图形在0层上。每个图层都有与其相关联的颜色、线型及线宽等属性信息，用户可以对这些信息进行设定或修改。当在某一层上作图时，所生成的图形元素的颜色、线型、线宽会与当前层的设置完全相同（默认情况下）。对象的颜色将有助于辨别图样中的相似实体，而线型、线宽等特性可轻易地表示出不同类型的图形元素。图层特性管理器菜单栏：【格式】/【图层】命令栏：【Layer】/【La】2、建筑制图图层设置图层是用户管理图样强有力的工具。绘图时应考虑将图样划分为哪些图层以及按什么样的标准进行划分。如果图层的划分较为合理且采用了良好的命名，则会使图形信息更清晰、更有序，为以后修改、观察及打印图样带来极大的便利。上课过程中常用图层设置：名称颜色线型线宽建筑-轴线红色Center默认建筑-墙线白色Continuous0.5~0.7建筑-门窗青色Continuous0.25~0.35建筑-阳台品红Continuous0.25~0.35建筑-楼梯黄红Continuous0.25~0.35建筑-家具9（浅灰色）Continuous0.13~0.18建筑-尺寸白色Continuous默认建筑-文字白色Continuous默认建筑-填充8（深灰色）Continuous默认建筑-其他白色Continuous默认楼梯图层包括：楼梯、台阶、散水等；尺寸图层使用白色，在标注样式里设置标注线为绿色；其他图层用于绘制图框线、标题栏等。3、颜色设置默认情况下，在某一图层上创建的图形对象都将使用图层所设置的颜色。若想改变当前的颜色设置，可点击图层对象上显示的颜色，弹出【选择颜色】对话框，在对话框里进行选择。默认情况下，在某一图层上创建的图形对象都将使用图层所设置的线型。常用的线型连续线：Continuous中心线：CENTER点划线：DASHDOT虚线：DASHED隐藏线：HIDDEN4、线型选择5、线宽设置默认情况下，在某一图层上创建的图形对象都将使用图层所设置的线宽。线宽遵照（GB/T17450-1998）中的有关规定，结合《房屋建筑制图统一标准》（GB/T50001-2001）设置。线宽选择规则6、图层控制工程图包含大量信息且有很多图层，用户可通过控制图层状态使编辑、绘制和观察等工作变得更方便一些。图层状态主要包括打开与关闭、冻结与解冻、锁定与解锁和打印与不打印等，系统用不同形式的图标表示这些状态。关闭图层：关闭某个图层后，该图层中的对象将不再显示，但仍然可在该图层上绘制新的图形对象，不过新绘制的对象也是不可见的。另外通过鼠标框选无法选中被关闭图层中的对象。被关闭图层中的对象是可以编辑修改的。例如执行删除、镜像等命令，选择对象时输入all或Ctrl+A，那么被关闭图层中的对象也会被选中，并被删除或镜像。冻结图层：冻结图层后不仅使该层不可见，而且在选择时忽略层中的所有实体，另外在对复杂的图作重新生成时，AutoCAD也忽略被冻结层中的实体，从而节约时间。冻结图层后，就不能在该层上绘制新的图形对象，也不能编辑和修改。锁定图层：和冻结不同，某一个被锁定的层是可见的也可定位到层上的...
