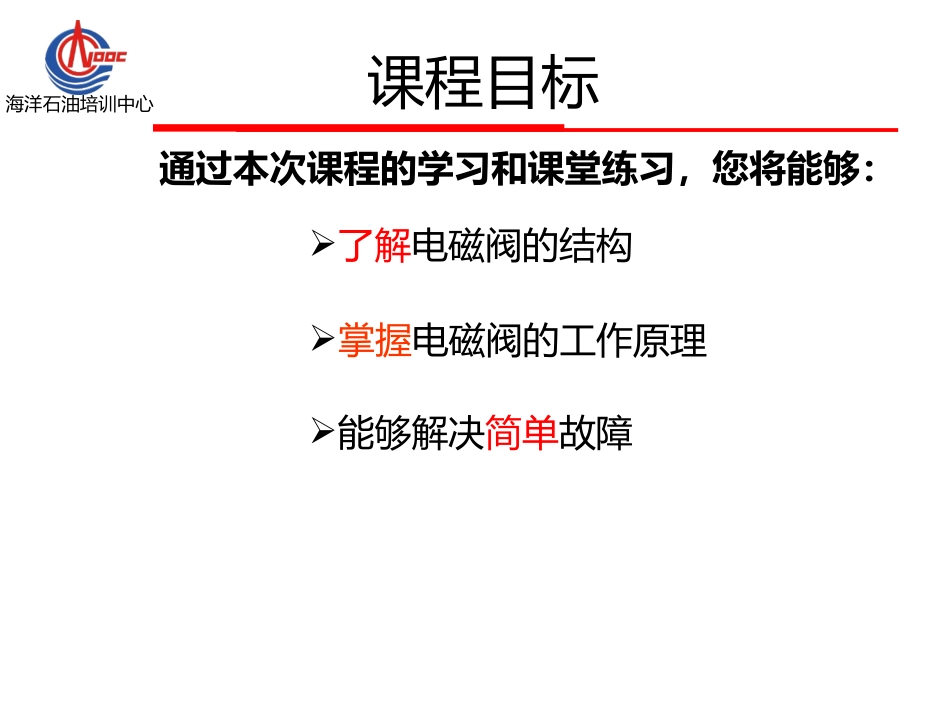

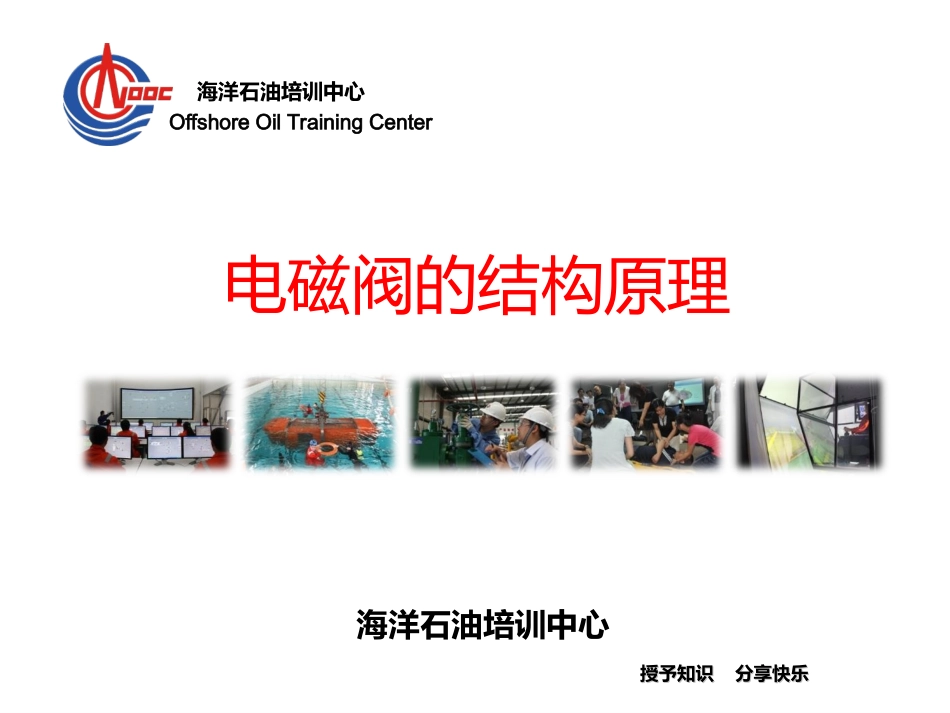

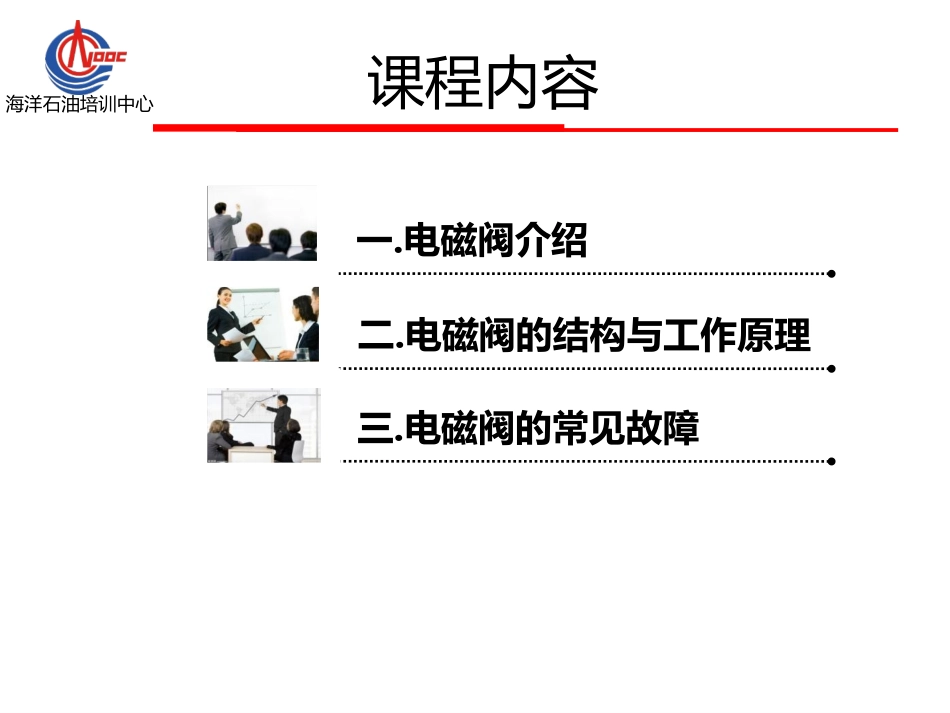

海洋石油培训中心OffshoreOilTrainingCenter海洋石油培训中心授予知识授予知识分享快乐分享快乐电磁阀的结构原理海洋石油培训中心课程目标了解电磁阀的结构掌握电磁阀的工作原理能够解决简单故障通过本次课程的学习和课堂练习，您将能够：海洋石油培训中心课程内容一.电磁阀介绍二.电磁阀的结构与工作原理三.电磁阀的常见故障海洋石油培训中心海洋石油培训中心电磁阀介绍11海洋石油培训中心海洋石油培训中心气源入口线圈阀体电磁阀介绍先导阀气源出口海洋石油培训中心海洋石油培训中心•电磁阀是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。6电磁阀定义海洋石油培训中心海洋石油培训中心电磁阀的应用用于液体和气体管路的开关控制，是两位DO控制。一般用于小型管道的控制。1.控制气源供给2.某些设备流体控制7海洋石油培训中心海洋石油培训中心电磁阀的分类•1）直动式电磁阀：•原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。•2）先导式电磁阀：•通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。8海洋石油培训中心海洋石油培训中心电磁阀的符号9海洋石油培训中心海洋石油培训中心电磁阀的符号•两位三通10海洋石油培训中心海洋石油培训中心电磁阀的符号•两位五通11海洋石油培训中心海洋石油培训中心练习•绘制两位三通直动式电磁阀的符号•绘制两位五通先导式电磁阀的符号12海洋石油培训中心海洋石油培训中心电磁阀工作原理22海洋石油培训中心海洋石油培训中心先导式电磁阀原理14海洋石油培训中心海洋石油培训中心两位三通电磁阀15海洋石油培训中心海洋石油培训中心两位五通电磁阀原理16海洋石油培训中心海洋石油培训中心先导式电磁阀内部结构17海洋石油培训中心海洋石油培训中心先导式电磁阀内部结构18海洋石油培训中心海洋石油培训中心先导式电磁阀内部结构•通电时，电磁力把先导孔打开，上腔室压力迅速上升，流体压力推动阀芯向下移动；断电时，弹簧力把先导孔关闭，上腔室压力通过电磁阀铁芯套管排掉，阀体上、下部形成压力差，流体压力推动阀芯向上移动。阀芯上下移动，实现了流体通道的换向。19先导孔进气孔工艺孔海洋石油培训中心海洋石油培训中心20海洋石油培训中心海洋石油培训中心先导式电磁阀内部结构-手动21在没有电时，手动使先导阀芯动作，使电磁阀工作海洋石油培训中心海洋石油培训中心直动式电磁阀22海洋石油培训中心海洋石油培训中心23进气孔和1口通出气孔和2口通1入口2出口3排气口和排气孔通海洋石油培训中心海洋石油培训中心特殊功能电磁阀•直流电磁阀的线圈是电感元件，电感有一特性：即当外电路发生变化瞬间，保持其电流值不变，稳态时线圈电流值I=电源电压÷线圈电阻。当线圈断电时，线圈的电流并不立即=0，而是保持通电时的电流，此时连接线圈的晶体管已截止，或连接线圈的开关触点已断开（相当线圈对地电阻无穷大），此电流强行通过它，必然产生很高的冲击电压，极容易将晶体管击穿或将开关触点烧毁。如在线圈二端并接一个反向二极管，当通电时，二极管反向截止，当线圈断电时，线圈电流会通过二极管放电，直至电流衰减为0，从而保护了晶体管或开关触点使之不宜损坏，这就是并接二级管的原因。关于二极管参数的选择是这样的：通过上面的讲解，得知，断电瞬间，线圈流向二极管的最大电流等于断电前的工作电流，该电流等于24V除以线圈电阻，故二极管的工作电流应选大于或等于电磁阀的工作电流，其反向电压选为60－－-100V即可（一般选反向电压=2－－-3倍电源电压）24海洋石油培训中心海洋石油培训中心带手动复位功能25电磁阀失电后，阀芯在弹簧力的作用下回到零位（例如常闭状态），回到零位后阀芯与外套筒顶部之间距离增加，在这个距离下，电磁...
