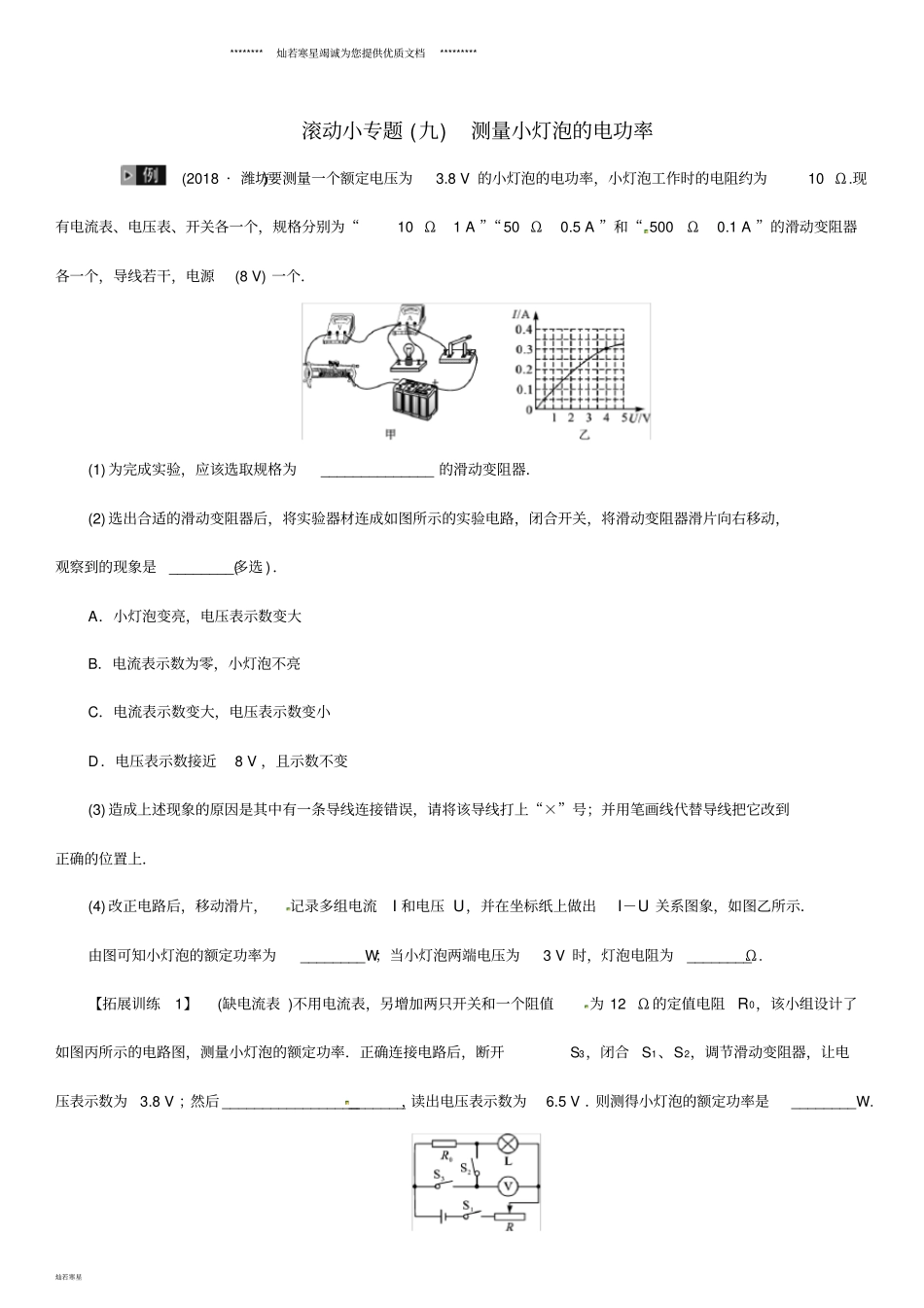

********灿若寒星竭诚为您提供优质文档*********灿若寒星滚动小专题(九)测量小灯泡的电功率(2018·潍坊)要测量一个额定电压为3.8V的小灯泡的电功率,小灯泡工作时的电阻约为10Ω.现有电流表、电压表、开关各一个,规格分别为“10Ω1A”“50Ω0.5A”和“500Ω0.1A”的滑动变阻器各一个,导线若干,电源(8V)一个.(1)为完成实验,应该选取规格为______________的滑动变阻器.(2)选出合适的滑动变阻器后,将实验器材连成如图所示的实验电路,闭合开关,将滑动变阻器滑片向右移动,观察到的现象是________(多选).A.小灯泡变亮,电压表示数变大B.电流表示数为零,小灯泡不亮C.电流表示数变大,电压表示数变小D.电压表示数接近8V,且示数不变(3)造成上述现象的原因是其中有一条导线连接错误,请将该导线打上“×”号;并用笔画线代替导线把它改到正确的位置上.(4)改正电路后,移动滑片,记录多组电流I和电压U,并在坐标纸上做出I-U关系图象,如图乙所示.由图可知小灯泡的额定功率为________W;当小灯泡两端电压为3V时,灯泡电阻为________Ω.【拓展训练1】(缺电流表)不用电流表,另增加两只开关和一个阻值为12Ω的定值电阻R0,该小组设计了如图丙所示的电路图,测量小灯泡的额定功率.正确连接电路后,断开S3,闭合S1、S2,调节滑动变阻器,让电压表示数为3.8V;然后________________________,读出电压表示数为6.5V.则测得小灯泡的额定功率是________W.********灿若寒星竭诚为您提供优质文档*********灿若寒星丙【拓展训练2】(缺电压表)完成上述测量后,不用电压表,用如图丁所示的电路也可测量已知额定电流的小灯泡的额定功率,已知小灯泡的额定电流为I额,定值电阻的阻值为R0,实验步骤如下,请补充完整:(1)_________________________________________________________________________.(2)闭合开关S、S1,断开开关S2,记录下此时电流表的示数为I.(3)小灯泡的额定功率的表达式为P额=________W.丁1.(2018·十堰)在“测量小灯泡的电功率”的实验中,电源电压为6V,小灯泡的额定电压为3.8V,小灯泡电阻约为10Ω.(1)请你用笔画线代替导线,将图甲中的实验电路连接完整(要求滑片向左移动时电流表示数变小).(2)小天同学在连接好最后一根导线时,小灯泡立即发光,请你分析产生这一现象的操作错误是________________________.(3)改正错误后继续实验,移动滑动变阻器滑片到某点,电压表示数为2.5V,要使小灯泡正常发光,滑动变阻器滑片应向________(填“左”或“右”)移动,同时应注意观察电压表的示数,直到小灯泡正常发光,此时电流表示数为0.32A,则小灯泡的额定功率是________W.********灿若寒星竭诚为您提供优质文档*********灿若寒星(4)记下多组对应电流表和电压表示数,绘制出如图乙所示的U-I图象,由图象可知用此实验装置________(填“可以”或“不可以”)做“探究通过定值电阻的电流与电压的关系”的实验.2.(2018·眉山)2018年4月,某同学参加我市中考物理实验操作考试时,为“测量小灯泡的额定电功率”,实验室备有以下实验器材:额定电压为2.5V的小灯泡、规格为“20Ω1A”的滑动变阻器、开关、电流表、电压表各1个,新干电池4节,导线若干.(1)图甲是该同学连接好的电路实物图,其中有一根导线连接错误,请在连接错误的导线上打“×”.(2)闭合开关前,应将滑动变阻器滑片P移到最________(填“左”或“右”)端.(3)经修正后电路连接无误,各元件均完好.闭合开关,移动滑片P使电压表示数为2.5V,小灯泡正常发光,电流表示数如图乙所示,电流表的读数为________A,则小灯泡的额定功率是________W.(4)测出小灯泡额定功率后,该同学又把灯泡两端的电压调为额定电压的23,发现测得的实际功率不等于其额定功率的49,请你帮他分析出现这种现象的原因:_____________________________________.3.(2018·西宁)在测量额定电压为3.8V的小灯泡电功率实验中,小明同学连接了如图甲所示的电路(电源电压4.5V保持不变,电路元件完好,接线柱接线牢固).(1)在未检查电路连接是否正确的情况下,闭合开关,调节滑动变阻器滑片,电流表的示数将________,电压表的示数将________.(填...
