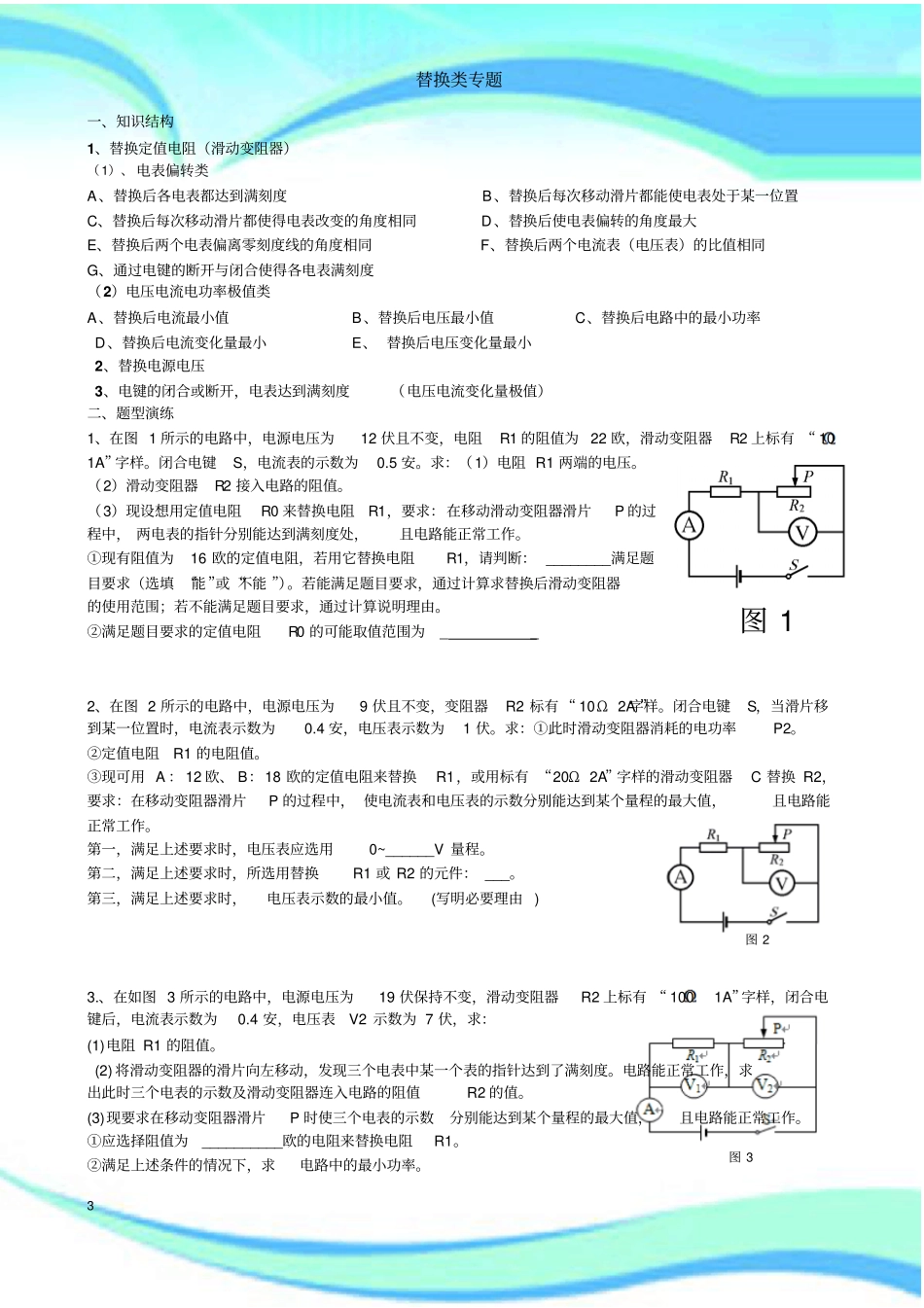

中考物理电学计算压轴题替换电阻类总汇2————————————————————————————————作者：————————————————————————————————日期：替换类专题3图1一、知识结构1、替换定值电阻（滑动变阻器）（1）、电表偏转类A、替换后各电表都达到满刻度B、替换后每次移动滑片都能使电表处于某一位置C、替换后每次移动滑片都使得电表改变的角度相同D、替换后使电表偏转的角度最大E、替换后两个电表偏离零刻度线的角度相同F、替换后两个电流表（电压表）的比值相同G、通过电键的断开与闭合使得各电表满刻度（2）电压电流电功率极值类A、替换后电流最小值B、替换后电压最小值C、替换后电路中的最小功率D、替换后电流变化量最小E、替换后电压变化量最小2、替换电源电压3、电键的闭合或断开，电表达到满刻度（电压电流变化量极值）二、题型演练1、在图1所示的电路中，电源电压为12伏且不变，电阻R1的阻值为22欧，滑动变阻器R2上标有“101A”字样。闭合电键S，电流表的示数为0.5安。求：（1）电阻R1两端的电压。（2）滑动变阻器R2接入电路的阻值。（3）现设想用定值电阻R0来替换电阻R1，要求：在移动滑动变阻器滑片P的过程中，两电表的指针分别能达到满刻度处，且电路能正常工作。①现有阻值为16欧的定值电阻，若用它替换电阻R1，请判断：________满足题目要求（选填“能”或“不能”）。若能满足题目要求，通过计算求替换后滑动变阻器的使用范围；若不能满足题目要求，通过计算说明理由。②满足题目要求的定值电阻R0的可能取值范围为__2、在图2所示的电路中，电源电压为9伏且不变，变阻器R2标有“10Ω2A”字样。闭合电键S，当滑片移到某一位置时，电流表示数为0.4安，电压表示数为1伏。求：①此时滑动变阻器消耗的电功率P2。②定值电阻R1的电阻值。③现可用A：12欧、B：18欧的定值电阻来替换R1，或用标有“20Ω2A”字样的滑动变阻器C替换R2，要求：在移动变阻器滑片P的过程中，使电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作。第一，满足上述要求时，电压表应选用0~______V量程。第二，满足上述要求时，所选用替换R1或R2的元件：___。第三，满足上述要求时，电压表示数的最小值。(写明必要理由)3.、在如图3所示的电路中，电源电压为19伏保持不变，滑动变阻器R2上标有“1001A”字样，闭合电键后，电流表示数为0.4安，电压表V2示数为7伏，求：(1)电阻R1的阻值。(2)将滑动变阻器的滑片向左移动，发现三个电表中某一个表的指针达到了满刻度。电路能正常工作，求出此时三个电表的示数及滑动变阻器连入电路的阻值R2的值。(3)现要求在移动变阻器滑片P时使三个电表的示数分别能达到某个量程的最大值，且电路能正常工作。①应选择阻值为__________欧的电阻来替换电阻R1。②满足上述条件的情况下，求电路中的最小功率。图2图3替换类专题44、在图4（a）所示的电路中，电源电压为18伏且不变。电阻R1的阻值30欧，滑动变阻器R2上标有“202A”字样。闭合电键S，电压表的示数为12伏。求：（1）电流表的示数（2）电阻R1的功率（3）若移动变阻器滑片P到某位置时，发现两电表中某一个表的指针达到满刻度，如图11（b）（c）所示①求出此时两电表的示数。②现要求在移动变阻器滑片P时两电表的指针均能达到满刻度，如图11（b）和（c）所示，小华和小明拟采取如下方法：小华：用5欧的定值电阻替换电阻R1小明：用25欧的定值电阻替换电阻R1请判断：_________________的方法能满足题目的要求（选填“小华”、“小明”或“小华和小明”）。满足题目要求时，滑动变阻器连入电路的阻值R2的值为___________欧。③继续移动变阻器的滑片P，直至电路中电流最小，则两电表指针偏转角度的变化量是___________的（选填“相同”或“不同”）。5、如图5所示的电路中，电源电压为20伏且不变，电阻R1的阻值为25欧，滑动变阻器R2上标有“202A”字样。闭合电键S，电流表的示数为0.5安。求：（1）电阻R1两端的电压U1（2）电阻R1消耗的功率P1（3）现从阻值分别为10欧、20欧、30欧的电阻中选一个替换电阻R1，同时将一电压表接入电路中，要求：在移动变阻器滑片P的过...
