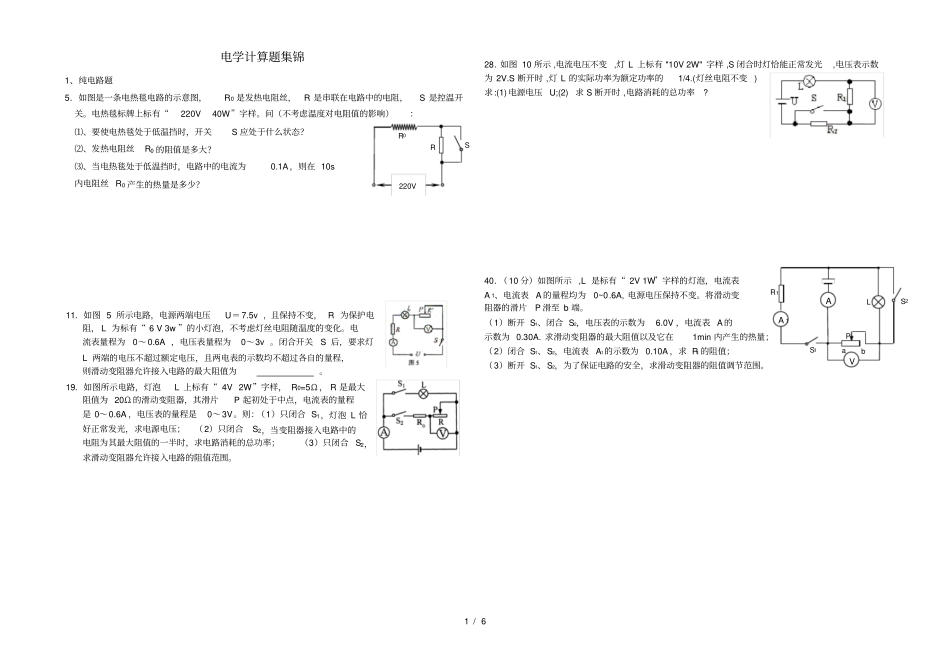

1/6电学计算题集锦1、纯电路题5．如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的电阻，S是控温开关。电热毯标牌上标有“220V40W”字样。问（不考虑温度对电阻值的影响）：⑴、要使电热毯处于低温挡时，开关S应处于什么状态？⑵、发热电阻丝R0的阻值是多大？⑶、当电热毯处于低温挡时，电路中的电流为0.1A，则在10s内电阻丝R0产生的热量是多少？11．如图5所示电路，电源两端电压U＝7.5v,且保持不变，R为保护电阻，L为标有“6V3w”的小灯泡，不考虑灯丝电阻随温度的变化。电流表量程为0～0.6A，电压表量程为0～3v。闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为。19．如图所示电路，灯泡L上标有“4V2W”字样，R0=5Ω，R是最大阻值为20Ω的滑动变阻器，其滑片P起初处于中点，电流表的量程是0～0.6A，电压表的量程是0～3V。则：（1）只闭合S1，灯泡L恰好正常发光，求电源电压；（2）只闭合S2，当变阻器接入电路中的电阻为其最大阻值的一半时，求电路消耗的总功率；（3）只闭合S2，求滑动变阻器允许接入电路的阻值范围。28．如图10所示,电流电压不变,灯L上标有"10V2W"字样,S闭合时灯恰能正常发光,电压表示数为2V.S断开时,灯L的实际功率为额定功率的1/4.(灯丝电阻不变)求:(1)电源电压U;(2)求S断开时,电路消耗的总功率?40．（10分）如图所示,L是标有“2V1W”字样的灯泡，电流表A1、电流表A的量程均为0~0.6A,电源电压保持不变。将滑动变阻器的滑片P滑至b端。（1）断开S1、闭合S2，电压表的示数为6.0V，电流表A的示数为0.30A.求滑动变阻器的最大阻值以及它在1min内产生的热量；（2）闭合S1、S2，电流表A1的示数为0.10A，求R1的阻值；（3）断开S1、S2，为了保证电路的安全，求滑动变阻器的阻值调节范围。RR0S220VR1PAA1VLS1S2ab2/641．（5分）如图18所示，电源电压保持不变。滑动变阻器R0的滑片位于右端，当开关S1闭合、S2断开时，电流表的示数为I，电阻R1消耗的电功率P1=2W；当开关S1断开、S2闭合时，电流表的示数为I，电阻R2消耗的功率为P2=2W。若I∶I＝2∶1。求：⑴R0和R2的比值；⑵开关S1断开、S2闭合，滑片位R0中点时，电路消耗的总功率。46．(6分）如图18所示，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15A；滑片P在中点C时电压表的示数为6V．求：（1）滑动变阻器R1的最大阻值；(2)电源电压和R2的阻值．48．某农村学校食堂一个电热箱的电热丝烧断了，检修时发现电热箱的铭牌模糊不清，只能隐约看到“⋯⋯额定电压220V⋯⋯电阻48.4Ω⋯⋯”等字样。电子器材商店只有两种规格为"220V500W”、“220V2000W”的电热丝。小琼同学提出一个想法：将"220V500W”的电热丝截取一半替换烧断的电热丝，电热箱即可使用。(1)通过计算说明，接入这样的电热丝，能符合电热箱额定功率的要求吗？并分析电热箱能否正常工作。(2)请你再提出一种想法，帮助学校食堂换上合适的电热丝。50．如图14所示，L是“12V6W”的小灯泡，R1是定值电阻，R2是滑动变阻器（阻值0—24Ω），设电源电压和灯泡电阻不变.（1）求小灯泡的电阻值.（2）闭合开关S、S1.滑片P在a端时，小灯泡恰能正常发光，电流表示数为0.9A，求R1的阻值.若滑动变阻器的滑片向右移至某处时，电流表示数为0.8A，求此时电路消耗的总功率.（3）闭合开关S，断开开关S1，求在滑片P移动过程中，灯泡消耗的最小功率.52．某同学在“用电压表和电流表测导体的电阻”实验中，按如图所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大。闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图所示的U—I图线。则被测电阻R1的电阻值为欧姆。滑动变阻器的滑片在某一位置时，电压表的指针位置如图所示（电压表所接的量程为0—3伏特），则电压表的示数为伏特。56．我市阳逻电厂三期扩建工程完工后，其发电机组的总输出功率将达到2.4×106kW，成为华3/6中地区最大火力发电厂之一。（1）发电机的工作原理是什么？如果该发电机组一年输出电能1.2×1010kW·h，发电...
