串行通信的基本概念概要课件VIP免费

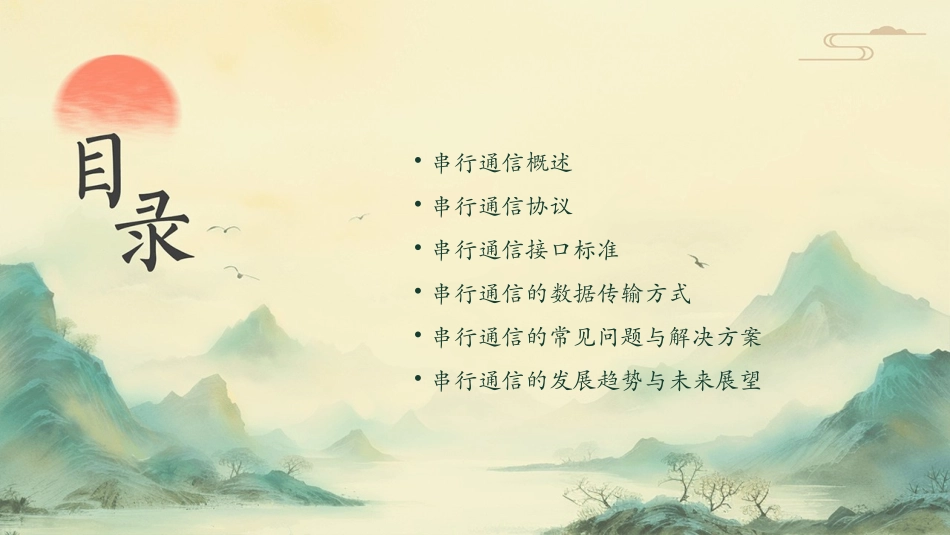

串行通信的基本概念概要课件•串行通信概述•串行通信协议•串行通信接口标准•串行通信的数据传输方式•串行通信的常见问题与解决方案•串行通信的发展趋势与未来展望串行通信概述010102串行通信的定义在串行通信中，发送端将数据拆分成一位一位的位流，然后依次发送，接收端再将这些位流重新组合成原始数据。串行通信是一种数据通信方式，它通过一条传输线逐位传输数据，数据在传输线上以位（bit）为单位顺序传输。由于串行通信只需要一条传输线，因此可以减少所需的电缆数量和连接器端口数量，降低成本和复杂性。传输线少由于数据是逐位传输的，因此信号可以在长距离上保持完整性，适合远距离通信。远距离传输在低功耗应用中，如嵌入式系统或移动设备，串行通信可以降低功耗，延长设备使用寿命。低功耗由于数据是连续传输的，因此可以保证数据的实时性，适用于需要实时反馈的应用。实时性强串行通信的特点在嵌入式系统中，由于硬件资源有限，通常使用串行通信来连接各种外设，如传感器、执行器等。嵌入式系统在物联网中，由于设备数量众多且分布广泛，串行通信成为一种重要的通信方式，用于连接各种传感器和执行器。物联网在移动设备中，如智能手机、平板电脑等，串行通信被广泛用于连接各种外设，如耳机、摄像头等。移动设备在工业自动化领域，串行通信被用于连接各种设备，如PLC、传感器、执行器等，实现设备的远程监控和控制。工业自动化串行通信的应用场景串行通信协议02以字符为基本单位传送数据，不规定严格的定时要求，实现简单。异步协议以数据块为基本单位传送数据，有严格的定时要求，效率较高。同步协议协议的种类协议的要素每秒传输的位数，是衡量数据传输速率的重要参数。数据传输的有效位数，根据需要进行选择。用于分隔字符或数据包的特殊位模式。用于错误检测的额外位，根据需要选择奇校验或偶校验。波特率数据位停止位奇偶校验根据应用需求选择合适的协议类型，如串口通信、总线通信等。根据通信速率、距离、可靠性等因素进行协议要素的选择与设计。考虑系统的扩展性和兼容性，确保协议的可维护性和可升级性。协议的选择与设计串行通信接口标准03RS-232是一种标准的串行通信接口，由美国电子工业协会（EIA）制定。定义采用单端信号传输方式，具有9个针脚，传输距离较近，一般不超过15米。特点常用于计算机和终端设备之间的近距离通信，如打印机、调制解调器等。应用RS-232接口标准RS-485是一种改进型的串行通信接口标准，克服了RS-232传输距离短和速率低的缺点。定义特点应用采用差分信号传输方式，具有双线传输和多点通信功能，传输距离较远，速率较高。广泛应用于工业自动化、楼宇自动化、安防监控等领域。030201RS-485接口标准USB（UniversalSerialBus）是一种通用的串行通信接口标准，由USBImplementersForum制定。定义支持热插拔和即插即用，传输速度快，可连接多个设备。特点广泛用于计算机与外部设备之间的通信，如鼠标、键盘、打印机、摄像头等。应用USB接口标准串行通信的数据传输方式04异步传输是一种数据传输方式，它不需要同步时钟信号，通过起始位、数据位、奇偶校验位和停止位来标识字符的开始和结束，以及控制数据的传输方向。总结词在异步传输中，数据以字符为单位进行传输，每个字符由起始位、数据位、奇偶校验位和停止位组成。起始位表示字符的开始，数据位包含要传输的实际数据，奇偶校验位用于检测传输过程中的错误，停止位表示字符的结束。由于异步传输不需要同步时钟信号，因此它比较简单且成本较低，适用于低速通信。详细描述异步传总结词同步传输是一种数据传输方式，它需要一个同步时钟信号来控制数据的发送和接收。详细描述在同步传输中，数据以帧为单位进行传输，每个帧由同步头和数据两部分组成。同步头包含同步字符或标记，用于指示帧的开始。在发送端和接收端，需要有一个共同的时钟信号来控制数据的发送和接收。同步传输可以提供更高的数据传输速率，适用于高速通信，但实现起来相对复杂且成本较高。同步传总结词多线制传输是一种数据传输方式，它使用多条信号线来同时传输多个信号。详细描述多线制传输通过使用多条信号线来同...
