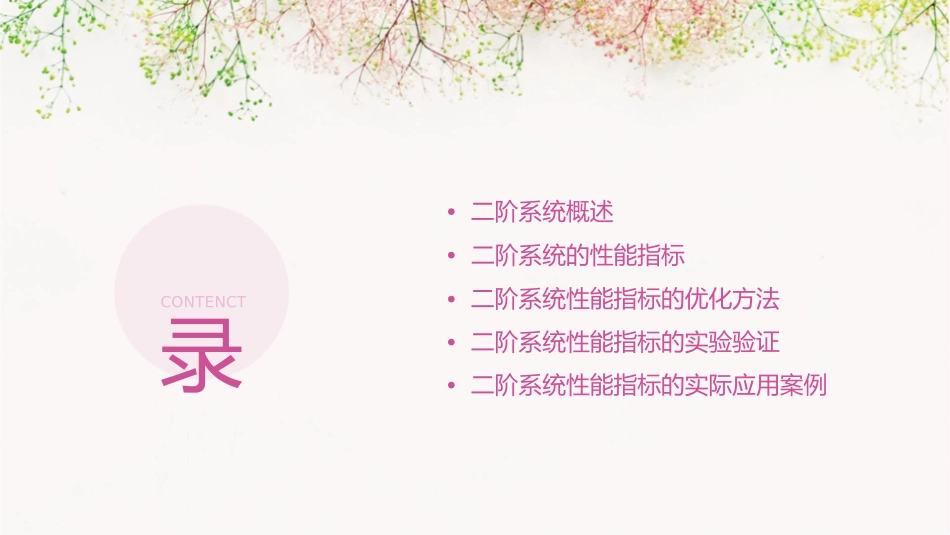

二阶系统性能指标课件•二阶系统概述•二阶系统的性能指标•二阶系统性能指标的优化方法•二阶系统性能指标的实验验证•二阶系统性能指标的实际应用案例CONTENCT录01二阶系统概述二阶系统的定义总结词二阶系统是指具有两个状态变量的动态系统，通常由一阶系统的高阶导数或积分组成。详细描述二阶系统是控制系统理论中的一个重要概念，它描述的是一个动态系统的行为，该系统具有两个状态变量，通常由一阶系统的导数或积分组成。在物理系统中，二阶系统通常表示具有阻尼和振荡的动态系统。二阶系统的特性总结词二阶系统的特性包括自然频率、阻尼比和相位角等，这些特性决定了系统的动态响应行为。详细描述二阶系统的特性是其固有的属性，包括自然频率、阻尼比和相位角等。自然频率是系统在没有外部作用力的情况下振荡的频率；阻尼比表示系统振荡时能量损失的程度；相位角则表示系统状态变量相对于时间变化的相位滞后或超前。这些特性决定了二阶系统在受到外部作用力时的动态响应行为。二阶系统的应用场景要点一要点二总结词详细描述二阶系统广泛应用于工程领域，如航空航天、机械、电子和控制系统等。二阶系统在许多工程领域中都有广泛的应用。在航空航天领域，飞机和卫星的姿态控制、导航和稳定系统都需要考虑二阶系统的特性。在机械工程中，振动控制系统、减震系统和机械手控制等领域也涉及到二阶系统的应用。此外，在电子和控制系统领域，电路和信号处理等方面也经常需要用到二阶系统的理论和分析方法。02二阶系统的性能指标峰值时间100%80%80%计算方法定义影响因素峰值时间是指系统输出从初始状态达到最大值所需的时间。峰值时间受到系统参数和初始条件的影响，通过调整系统参数和初始条件可以缩短峰值时间。峰值时间通常通过解一阶导数等于零的方程来获得，即求解系统响应的极值点。调节时间计算方法调节时间的计算通常采用数值积分方法，将系统响应曲线与稳态值进行比较，计算达到95%稳态值所需的时间。定义调节时间是指系统输出从初始状态达到稳态值的95%所需的时间。影响因素调节时间受到系统参数和初始条件的影响，通过调整系统参数和初始条件可以缩短调节时间。超调量定义计算方法超调量是指系统输出超过其最大允许值的部分。超调量通常通过系统响应的最大值减去稳态值来计算。影响因素超调量受到系统参数和初始条件的影响，通过调整系统参数和初始条件可以减小超调量。振荡频率定义振荡频率是指系统输出发生振荡的频率。计算方法振荡频率可以通过对系统响应进行傅里叶变换来获得，或者通过观察系统响应曲线的振荡周期来估算。影响因素振荡频率受到系统参数和初始条件的影响，通过调整系统参数和初始条件可以改变振荡频率。阻尼比010203定义计算方法影响因素阻尼比是指系统阻尼与系统自然振荡频率之比。阻尼比可以通过系统响应的极值点和自然振荡频率来计算。阻尼比受到系统参数和初始条件的影响，通过调整系统参数和初始条件可以改变阻尼比。03二阶系统性能指标的优化方法改变系统参数改变系统参数是优化二阶系统性能指标的一种常用方法。通过调整系统的参数，可以改变系统的动态特性和性能指标。例如，可以调整系统的阻尼比、自然频率或增益等参数，以达到优化性能指标的目的。具体来说，增加阻尼比可以减小系统的振荡幅度，提高系统的稳定性；调整自然频率可以改变系统的响应速度；调整增益则可以改变系统的输出幅度。这些参数的调整都需要根据具体的系统特性和性能要求来进行。引入外部控制信号引入外部控制信号是另一种优化二阶系统性能指标的方法。通过引入外部控制信号，可以对系统的输出进行主动控制，以达到优化性能指标的目的。具体来说，可以根据系统的状态或输出，设计一个合适的控制信号，使得系统的输出能够快速、准确地跟踪期望的信号。这种方法需要具备一定的控制理论知识和技术，以及对系统特性的深入了解。使用现代控制理论进行优化使用现代控制理论进行优化是更为高级的方法。现代控制理论提供了许多先进的优化算法和技术，如线性二次调节器（LQR）、最优控制和滑模控制等，这些算法和技术可以帮助我们更好地优化二阶系统的性能指标。这些方法通常需要...
