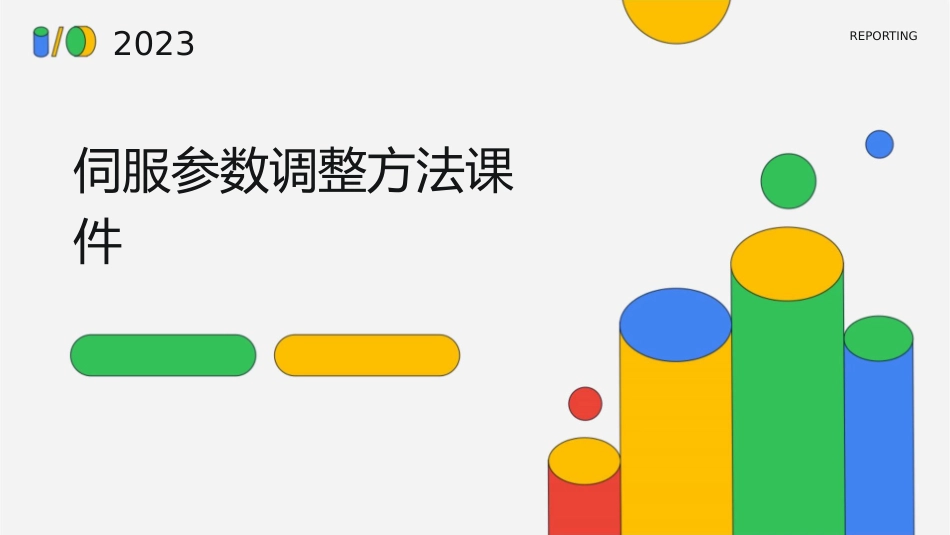

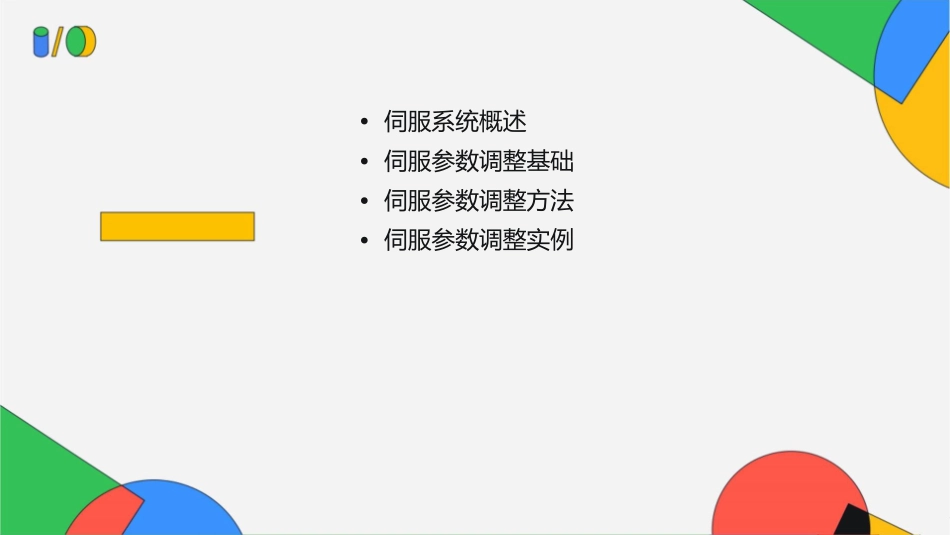

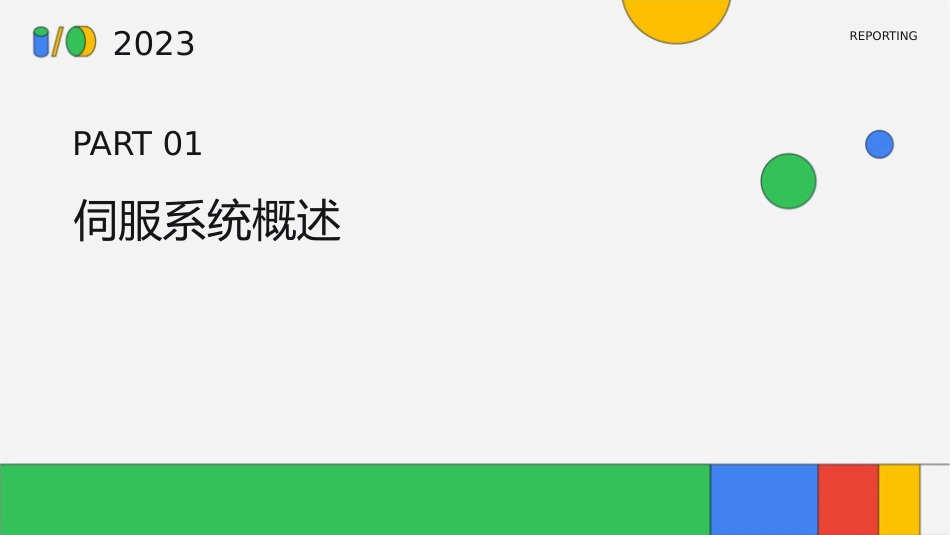

2023REPORTING伺服参数调整方法课件•伺服系统概述•伺服参数调整基础•伺服参数调整方法•伺服参数调整实例2023REPORTINGPART01伺服系统概述伺服系统的定义与组成要点一要点二总结词详细描述伺服系统是一种自动控制系统，能够实现精确的位置、速度和力矩控制。它由控制器、伺服驱动器和执行机构三部分组成。伺服系统是一种自动控制系统，能够根据输入的指令信号，实现精确的位置、速度和力矩控制。伺服系统由控制器、伺服驱动器和执行机构三部分组成。控制器负责接收输入的指令信号，并根据指令信号和系统状态计算出控制量；伺服驱动器负责将控制器输出的控制量转换为相应的驱动信号，驱动执行机构；执行机构则负责实现具体的运动和动作。伺服系统的分类•总结词：伺服系统可以根据不同的分类标准进行分类，如按照输入信号类型、输出运动形式、使用电源等。•详细描述：伺服系统可以根据不同的分类标准进行分类。按照输入信号类型，伺服系统可以分为模拟伺服系统和数字伺服系统。模拟伺服系统的输入信号是连续的模拟量，而数字伺服系统的输入信号是数字量。按照输出运动形式，伺服系统可以分为线性伺服系统和旋转伺服系统。线性伺服系统的执行机构实现线性运动，而旋转伺服系统的执行机构实现旋转运动。按照使用电源，伺服系统可以分为直流伺服系统和交流伺服系统。直流伺服系统的电源是直流电，而交流伺服系统的电源是交流电。伺服系统的应用场景总结词详细描述伺服系统广泛应用于各种工业自动化设备、机器人、数控机床等领域。伺服系统具有广泛的应用场景。在工业自动化设备中，如包装机械、印刷机械、塑料机械等，伺服系统用于实现精确的定位和运动控制，提高设备的加工精度和生产效率。在机器人领域，伺服系统用于机器人的关节驱动和控制，实现机器人的灵活运动和精确操作。在数控机床中，伺服系统用于实现高精度的主轴控制和进给轴控制，提高加工精度和表面质量。此外，伺服系统还应用于航空、航天、能源、交通等领域，满足各种高精度控制的需求。2023REPORTINGPART02伺服参数调整基础伺服参数的分类与作用010203位置参数速度参数转矩参数控制伺服马达的位置，确保设备准确到达指定位置。控制伺服马达的旋转速度，影响设备的运动快慢。控制伺服马达的输出转矩，决定设备能够承受的负载大小。伺服参数的调整原则安全性稳定性高效性首先确保设备运行安全，避免超速、过载等情况。调整后的伺服系统应稳定可靠，不受外界干扰影响。在满足安全和稳定的前提下，尽量提高设备的运行效率。伺服参数调整的步骤初步检查静态调整动态调整优化与测试通过手动输入指令，观察伺服马达的响应，调整位置、速度等参数。在实际运行过程中，观察设备的运动状态，进一步微调伺服参数。对调整后的伺服系统进行性能测试，确保满足实际需求。检查伺服系统硬件是否正常，排除硬件故障。2023REPORTINGPART03伺服参数调整方法总结词通过观察系统响应曲线，调整伺服参数以优化系统性能。详细描述基于响应曲线的方法是通过实验手段获取系统在不同参数下的响应曲线，然后根据性能指标（如超调量、调节时间等）对曲线进行分析，找到最优的伺服参数组合。总结词通过调整PID控制器的比例、积分和微分系数，实现伺服系统的精确控制。详细描述基于PID控制的方法是一种经典的控制策略，通过调整PID控制器的三个系数，可以改善系统的动态性能和稳态精度。在实际应用中，需要根据系统特性和性能要求，通过试凑和仿真确定最佳的PID参数。总结词利用模糊逻辑原理，构建模糊控制器以实现伺服系统的智能控制。详细描述基于模糊控制的方法利用模糊集合和模糊逻辑规则对系统进行描述和控制。通过将输入和输出变量模糊化，并根据专家经验或实验数据制定模糊规则，实现对伺服系统的非线性控制。这种方法能够处理不确定性和非线性问题，提高系统的鲁棒性和适应性。2023REPORTINGPART04伺服参数调整实例数控机床的伺服参数调整数控机床的伺服系统是实现高精度加工的关键，通过调整伺服参数，可以优化机床的动态性能和定位精度。调整过程通常包括调整增益、滤调整后的伺服系统应具有快速响应、高跟踪精度和低超调的特性，以确...
