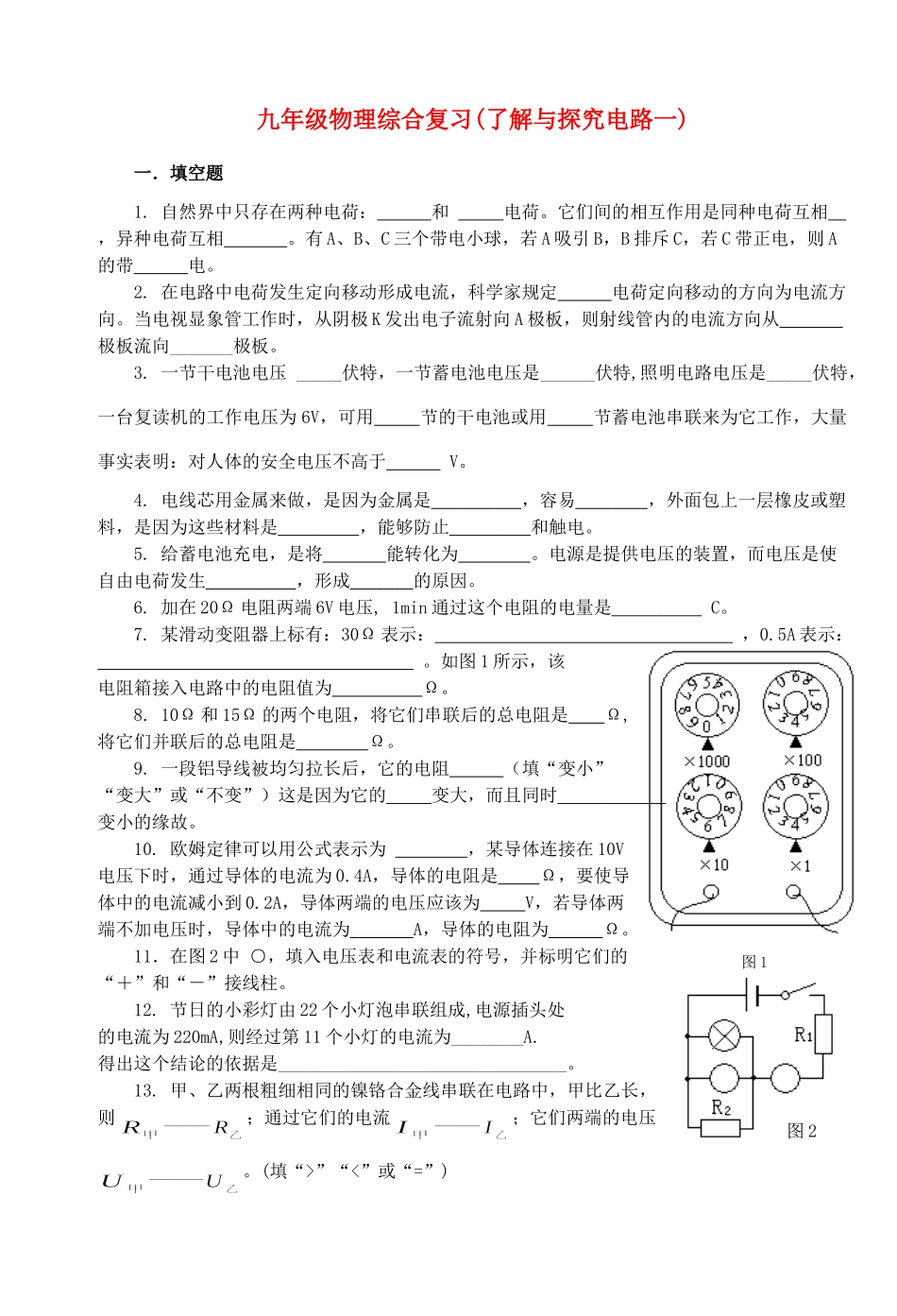

图1九年级物理综合复习(了解与探究电路一)一．填空题1.自然界中只存在两种电荷：和电荷。它们间的相互作用是同种电荷互相，异种电荷互相。有A、B、C三个带电小球，若A吸引B，B排斥C，若C带正电，则A的带电。2.在电路中电荷发生定向移动形成电流，科学家规定电荷定向移动的方向为电流方向。当电视显象管工作时，从阴极K发出电子流射向A极板，则射线管内的电流方向从极板流向_______极板。3.一节干电池电压_____伏特，一节蓄电池电压是______伏特,照明电路电压是_____伏特，一台复读机的工作电压为6V，可用节的干电池或用节蓄电池串联来为它工作，大量事实表明：对人体的安全电压不高于V。4.电线芯用金属来做，是因为金属是，容易，外面包上一层橡皮或塑料，是因为这些材料是，能够防止和触电。5.给蓄电池充电，是将能转化为。电源是提供电压的装置，而电压是使自由电荷发生，形成的原因。6.加在20Ω电阻两端6V电压,1min通过这个电阻的电量是C。7.某滑动变阻器上标有：30Ω表示：，0.5A表示：。如图1所示，该电阻箱接入电路中的电阻值为Ω。8.10Ω和15Ω的两个电阻，将它们串联后的总电阻是Ω,将它们并联后的总电阻是Ω。9.一段铝导线被均匀拉长后，它的电阻（填“变小”“变大”或“不变”）这是因为它的变大，而且同时变小的缘故。10.欧姆定律可以用公式表示为，某导体连接在10V电压下时，通过导体的电流为0.4A，导体的电阻是Ω，要使导体中的电流减小到0.2A，导体两端的电压应该为V，若导体两端不加电压时，导体中的电流为A，导体的电阻为Ω。11．在图2中○，填入电压表和电流表的符号，并标明它们的“＋”和“－”接线柱。12.节日的小彩灯由22个小灯泡串联组成,电源插头处的电流为220mA,则经过第11个小灯的电流为________A.得出这个结论的依据是________________________________。13.甲、乙两根粗细相同的镍铬合金线串联在电路中，甲比乙长，则_____；通过它们的电流_____；它们两端的电压______。(填“>”“<”或“=”)图2图3图5图414.电阻，将它们串联在一个电源上，通过它们的电流______；它们两端的电压______。若将它们并联在一个电源上，通过它们的电流________；它们两端的电压__________。15.电阻，串联后接在9V的电源上，通过电阻的电流是______A，两端的电压是________V。16.有一只小灯泡，它正常发光时灯丝的电阻是6Ω，正常工作时电压为3V。如果我们只有电压为4.5V的电源，要使该小灯泡正常工作，需_____联一个电阻值为_____Ω的电阻才行。17．如图3是家庭电路中的一部分电路，请把熔丝和插座、开关和电灯正确地接入电路。二．选择题（）1．在通常情况下,下列各组物质中全是导体的是A.人体,石油B.空气,海水C.铝块,纯净水D.果汗饮料,铜笔芯（）2．一个电路中有两个阻值相同的灯泡,用电压表测量时发现每个灯泡两端的电压都相同,则这两个用电器A．可能串联,也可能是并联B．一定是并联C．一定是串联D．无法确定（）3．原来室内的电灯均正常发,当把台灯的插头插入插座时，室内电灯全部熄火，保险丝熔断。发生这一现象的原因可能是A．台灯的功率太大B．台灯插头处短路C．插座处短路D．台灯的灯丝断了（）4．关于安全用电，下列说法中错误的是A．家用电器的金属外壳必须接地，否则会有触电的危险B．使用测电笔时，手指不能碰到笔尾金属帽，以免触电C．有人在家庭电路中不小心触电，首先要切断电源或用干木棍等绝缘体拨开电线D．保险丝熔断后，千万不能用钢丝或铁丝代替保险丝（）5．两个电阻相等的导体，串联接到电压为6V的电路中，电路中的电流为0．2A，则每个导体的电阻为A．30ΩB．15ΩC．60ΩD．12Ω（）6．某同学误将开关S接成如图4所示的电路，一旦闭图5图9图11合开关S，那么A．电流表被烧坏B．灯泡被烧坏vC．电压表被烧坏D．不会发生事故（）7．如图5所示的电路中，当开关闭合后，三个电流表的示数分别为I1、I2、I3，则它们的关系是A．I1=I2=I3B．I1I2>I3D．I1－I2=I3（）8．一个1kΩ的电阻和一个1Ω的电阻并联后的等效电阻为A．大于1kΩB．小于1ΩC．小于1kΩ大于999ΩD．小于999Ω大于1Ω（）9．运汽油的汽车都有一条铁链子拖地，它的作用是A．发出声...
