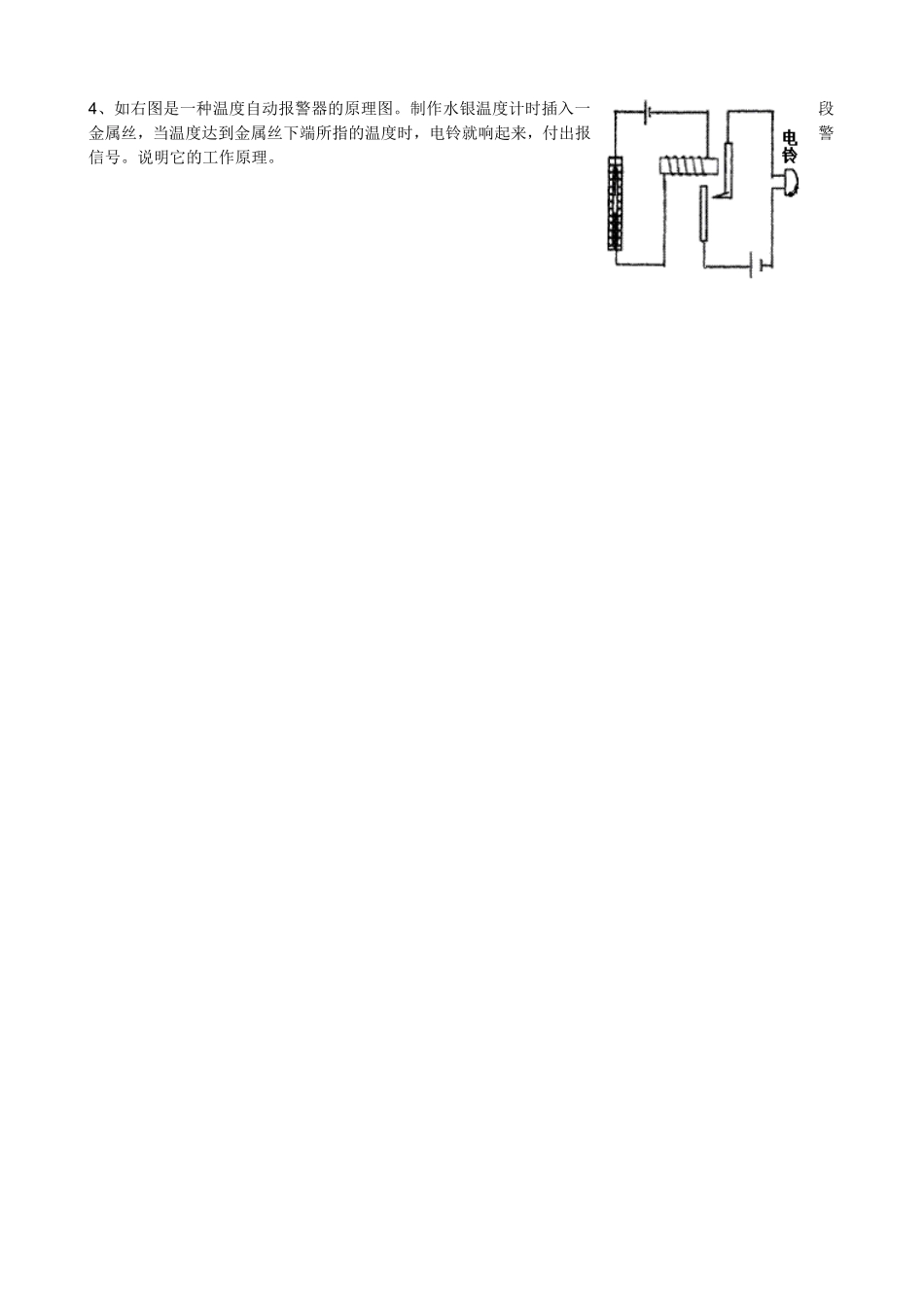

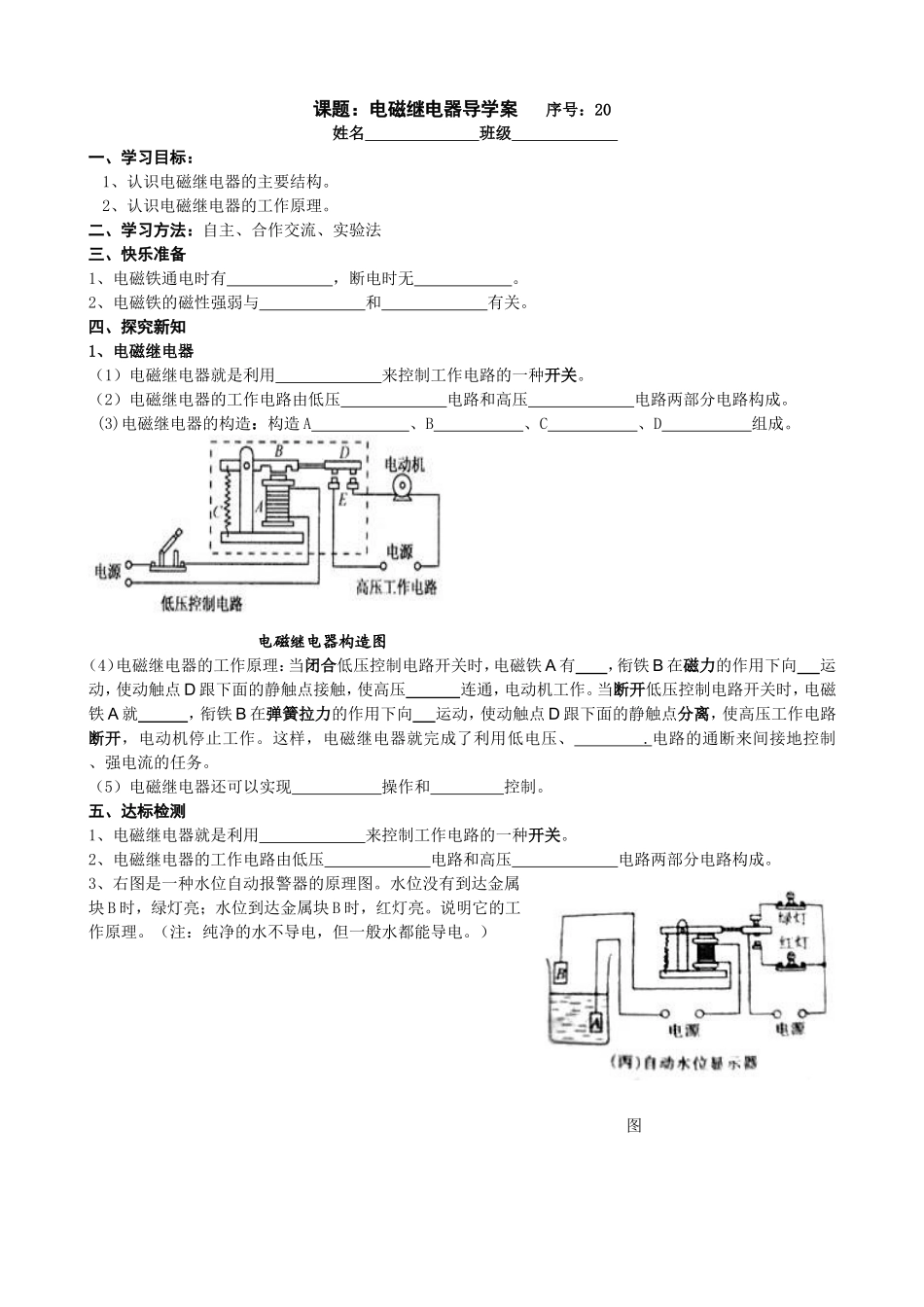

课题：电磁继电器导学案序号：20姓名班级一、学习目标：1、认识电磁继电器的主要结构。2、认识电磁继电器的工作原理。二、学习方法：自主、合作交流、实验法三、快乐准备1、电磁铁通电时有，断电时无。2、电磁铁的磁性强弱与和有关。四、探究新知1、电磁继电器（1）电磁继电器就是利用来控制工作电路的一种开关。（2）电磁继电器的工作电路由低压电路和高压电路两部分电路构成。(3)电磁继电器的构造：构造A、B、C、D组成。电磁继电器构造图（4）电磁继电器的工作原理：当闭合低压控制电路开关时，电磁铁A有，衔铁B在磁力的作用下向运动，使动触点D跟下面的静触点接触，使高压连通，电动机工作。当断开低压控制电路开关时，电磁铁A就，衔铁B在弹簧拉力的作用下向运动，使动触点D跟下面的静触点分离，使高压工作电路断开，电动机停止工作。这样，电磁继电器就完成了利用低电压、.电路的通断来间接地控制、强电流的任务。（5）电磁继电器还可以实现操作和控制。五、达标检测1、电磁继电器就是利用来控制工作电路的一种开关。2、电磁继电器的工作电路由低压电路和高压电路两部分电路构成。3、右图是一种水位自动报警器的原理图。水位没有到达金属块B时，绿灯亮；水位到达金属块B时，红灯亮。说明它的工作原理。（注：纯净的水不导电，但一般水都能导电。）图4、如右图是一种温度自动报警器的原理图。制作水银温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，付出报警信号。说明它的工作原理。
