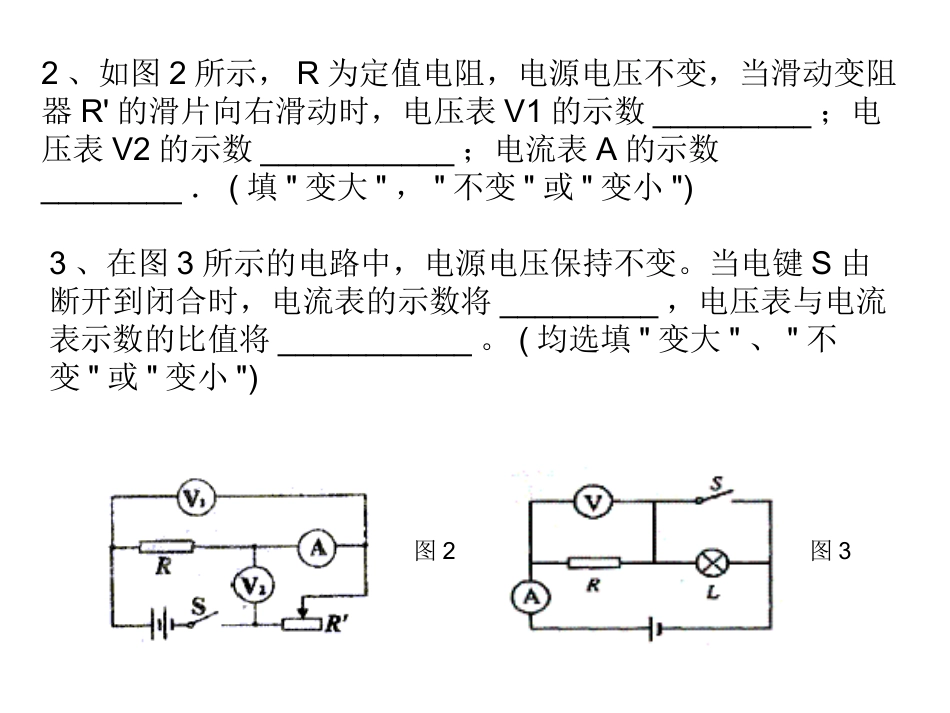

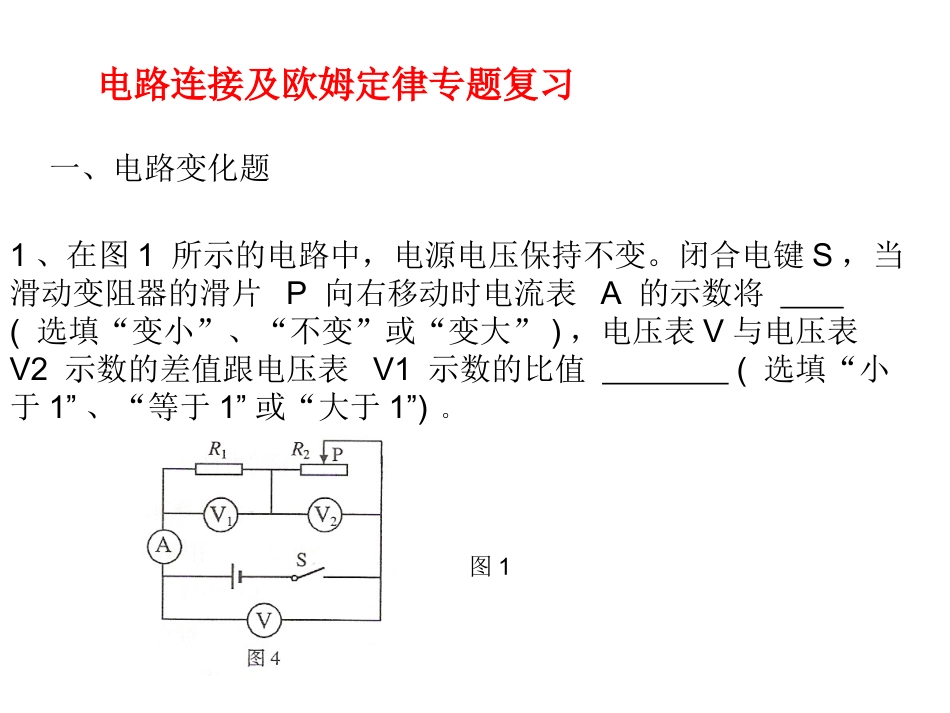

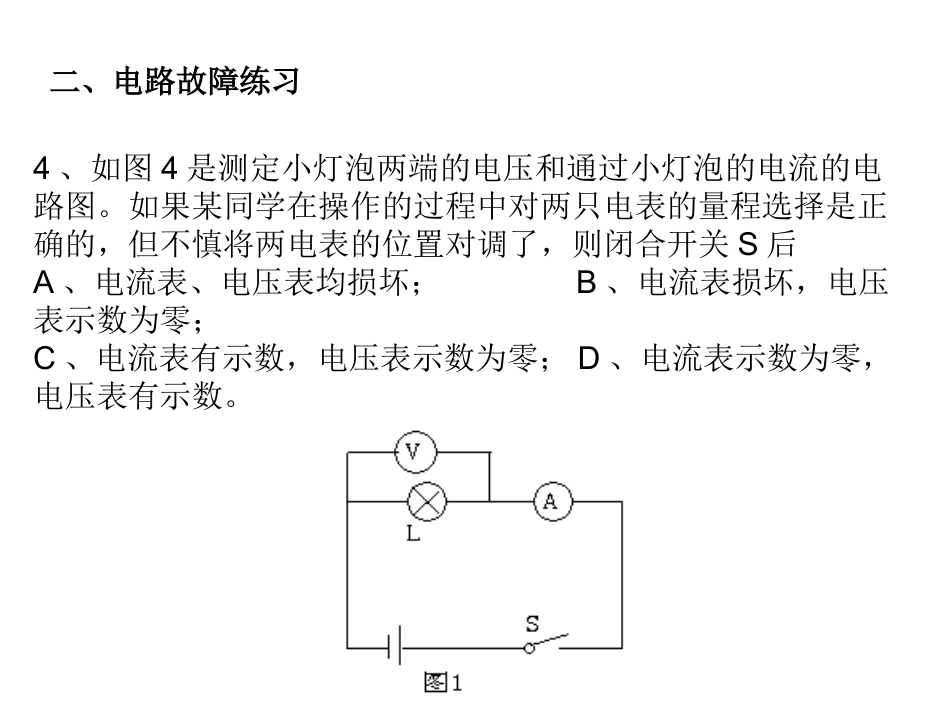

电路连接及欧姆定律专题复习一、电路变化题1、在图1所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时电流表A的示数将(选填“变小”、“不变”或“变大”)，电压表V与电压表V2示数的差值跟电压表V1示数的比值(选填“小于1”、“等于1”或“大于1”)。图12、如图2所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V1的示数_________；电压表V2的示数___________；电流表A的示数________．(填"变大"，"不变"或"变小")3、在图3所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将_________，电压表与电流表示数的比值将___________。(均选填"变大"、"不变"或"变小")图2图3二、电路故障练习4、如图4是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。5、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断；D、灯L2发生短路，其他元件完好。6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v,Uab=0,Ubc=0,Ucd=6V,则该电路的故障可能是A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。7、在如图11所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针有明显偏转，该电路中的故障可能是A、电流表坏了；B、灯泡L1的灯丝断了；C、两个灯泡都断路；D、灯泡L2的灯丝断了。8、如图，闭合开关时，发现电流表的指针没有偏转；某同学用一根导线将ac两点连接起来，闭合开关瞬间，电流表指针迅速偏转到最大；当他用这根导线将bd两点连接起来时，发现灯L1发光。则下列关于该电路存在的问题分析错误的是A、L1完好B、L2开路C、L3短路D、L2情况无法判断三、电学实验题10、刘阳同学想利用图8所给实验器材，探究电流与电压和电阻的关系。（1）在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出。（2）假如错误已纠正，且原电流方向不变，则电压表将接在电路中a、b、c、d四点中的哪两点才能测量R1两端的电压。（3）上表是刘阳同学用R1实验得出的几组实验数据，分析表中数据可得到什么结论？写出简要的分析过程。（4）本实验操作完成后，如果将电阻R1换成一只小灯泡，还能测量小灯泡的什么物理量？实验次数12345电压/Vl.01.52.02.52.8电流/A0.100.l50.200.250.2811.在“测量小灯泡工作时的电阻”实验中（1）如上图乙是张亮同学根据甲图尚未完成的实物图，请你用笔线代替导线帮他将电路图连接完整。（2）连接电路时，应将开关__________，经检查电路连接无误，闭合开关做实验前，应先将滑动变阻器连入电路的阻值调到___________，目的是__________。（3）闭合开关S后发现电压表有示数，而电流表无示数，可能是以下原因的________造成的（填代号）。A.灯泡L短路B.灯泡L断路C.滑动变阻器某处开路D.开关S接触不良（4）故障排除后，张亮同学测出了四组数据，如下表所示，表中U、I、R分别表示灯泡的电压，电流和电阻，请你计算出四次实验对应的灯泡电阻并填入表中的空格内：实验次数1234U/V1.401.601.802.0I/A0.450.470.490.50R/Ω3.113.403.67亮度→暗亮12.（2010武汉）小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。①由图像可以得出结论：电压一定时，__________。②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使...
