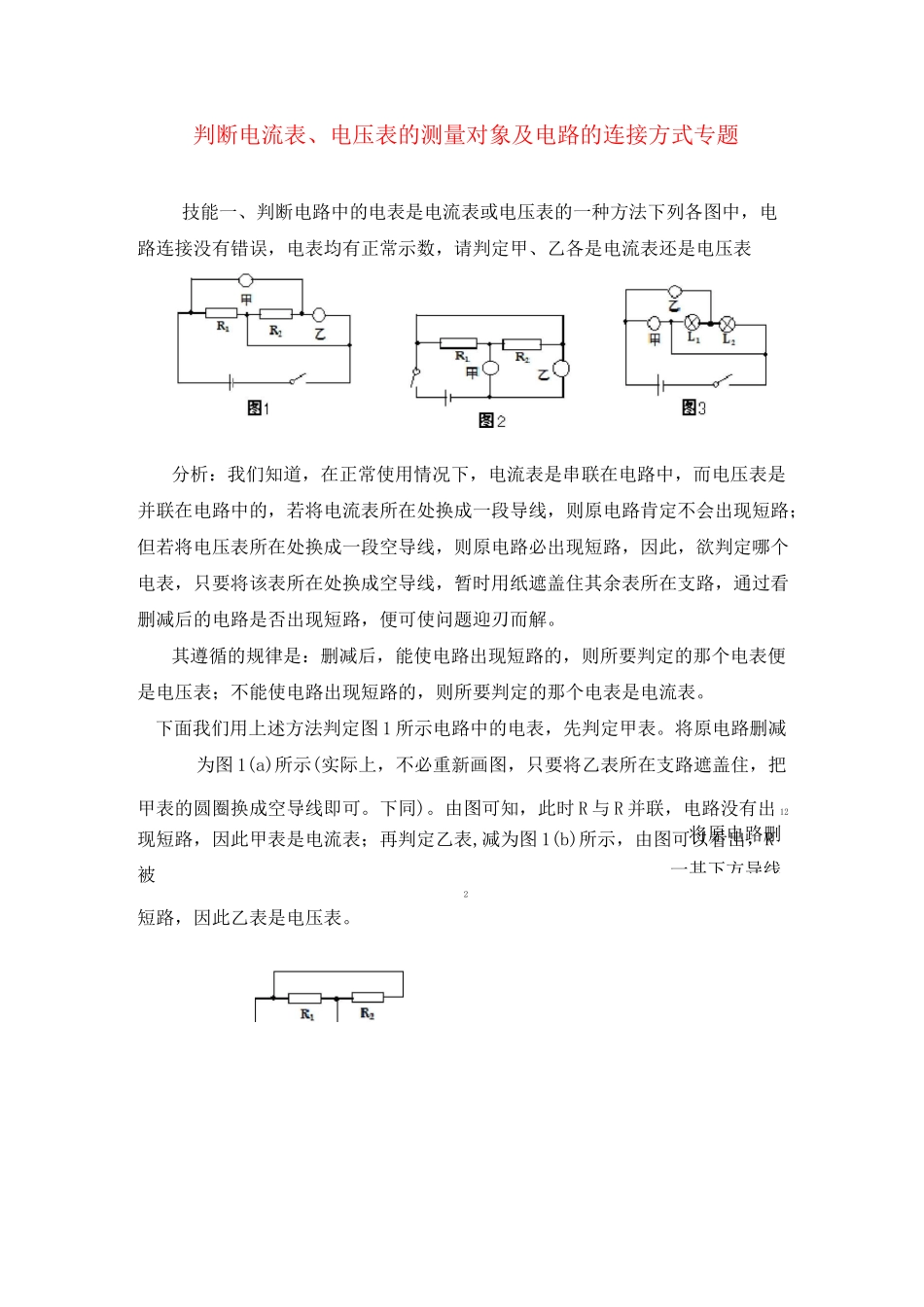

将原电路删一其下方导线判断电流表、电压表的测量对象及电路的连接方式专题技能一、判断电路中的电表是电流表或电压表的一种方法下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路，因此，欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，便可使问题迎刃而解。其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。下面我们用上述方法判定图1所示电路中的电表，先判定甲表。将原电路删减为图1(a)所示(实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导线即可。下同)。由图可知，此时R与R并联，电路没有出12现短路，因此甲表是电流表；再判定乙表,减为图1(b)所示，由图可以看出，R被2短路，因此乙表是电压表。甲1教学实践表明，运用此种方法判定电表，所依据的的原理简单易懂，操作简便、快速。本文篇首中另外两图中的电表各为何表？请同学们按照上述方法自己判定。(答案：图2中甲为电流表，乙为电压表；图3中甲为电压表，乙为电流表)技能二、含有电表时判断用电器的连接方式的技巧：通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。同时也把被短路的用电器去掉。技能三、判断电压表的测量对象时，通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。但移线的条件是：只有是导线或相当于导线(如电流表、闭合的开关)的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。巩固练习1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？(1)串联时，A是,B是,C是。(2)并联时，A是,B是,C是。(1)灯泡L与滑动变阻器R的连接方式是(2)电流表A测通过的电流。（3）电流表A测通过的电流。2（4）电压表测量V测两端的电压。1（5）电压表测量V测两端的电压。24、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。（1）闭合开关S和S,断开S,则L、L的连接方式是，发光情12312况是L，L，电流表测通过灯的电流，电12压表测灯两端的电压。（2）闭合开关S,断开S和S，则L、L的连接方式是，发光情31212况是L，L，电流表测通过灯的电流，电12压表测灯两端的电压。（3）闭合开关S和S,断开S,则L是路，L是路，发23112光情况是L,L，电流表测通过灯的电流,12电压表测灯两端的电压。（4）闭合开关S、S和S,则电路是，发光情况是L,1231L，电流表的示数是电压表的示数2—（1）如图1,电灯L、L是联，电流表A测通过的电12流。电压表V测量两端的电压。（2）如图2,电灯L、L是联，电流表A测通过的电12流。电压表V测量两端的电压。(3)如图3,电灯L、L是联，电流表A测通过的电12流。电压表V测量两端的电压，电压表V测量两端12的电压。(4)如图4，电灯L、L是联，电流表A测通过的电12流。电压表V测量两端的电压。(5)如图5，电灯L、L是联，电流表A测通过的电流。电压表V1测量12两端的电压。电压表V测量2两端的电压。(6)如图6,电阻R、R是联，电流表A测通过的121电流，电流表A测通过的电流。电压表V测量21两端的电压，电压表V测量两端的电压，电压表V测2量两端的电压。图拓展提高1、如图1,电灯L、L是联，电流表A测量通过的电121流，电流表A测通过的电流，电压表V测量2两端的电压。2、如图2，电灯L、L是联，电流表A测量通过的电12流，电压表V测量两端的电压。电压表V测量12两端的电压。3、如图3,电灯L、L、L是联，电流表A测量通过的1231电流，电流表A测通过的电流，电流表A测通过23的电流。4、如图4，电灯L、L是联，然后再与L联。电流表A测量通2311过的电流，电流表A测通过的电流，电流表A测通过23
