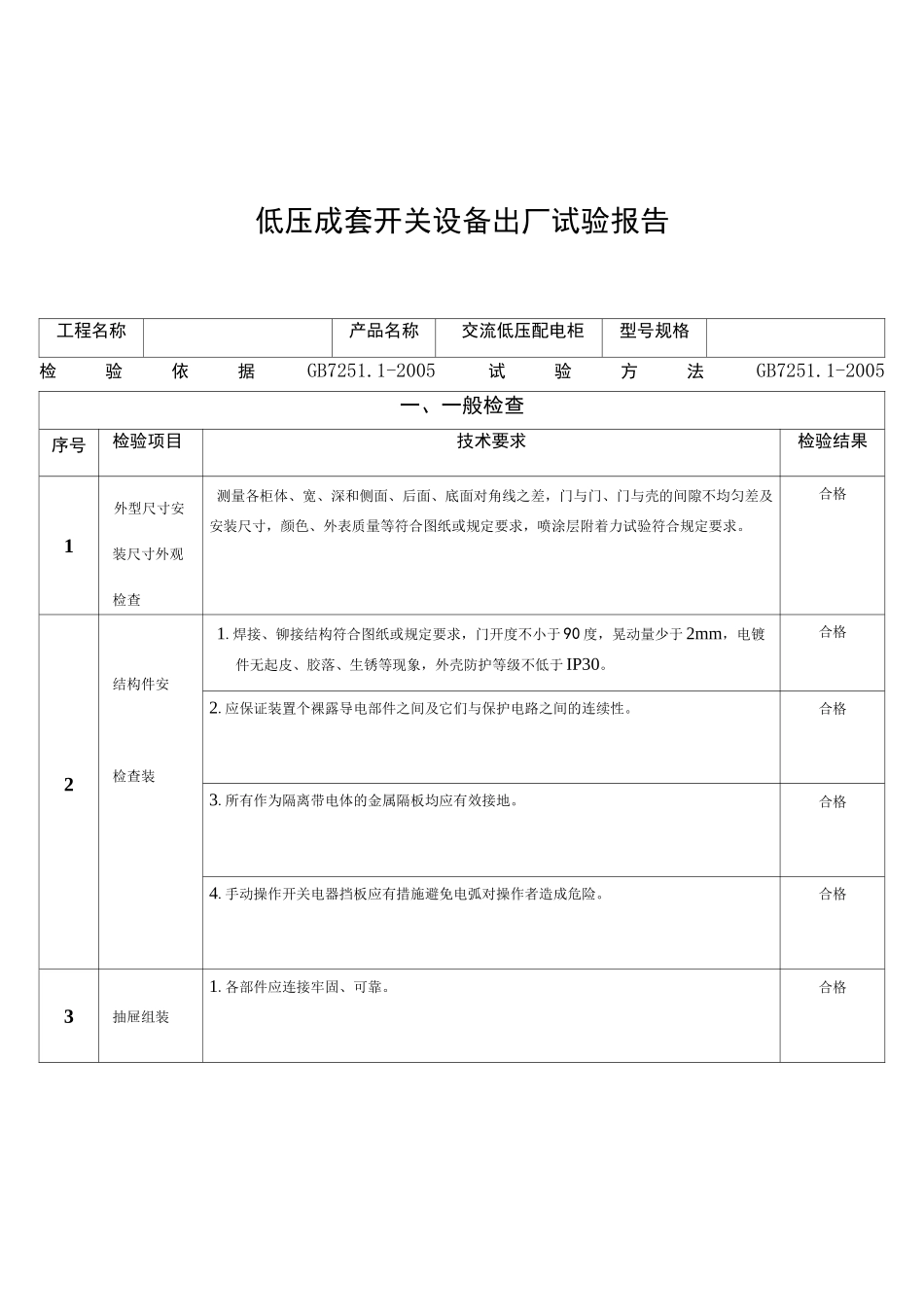

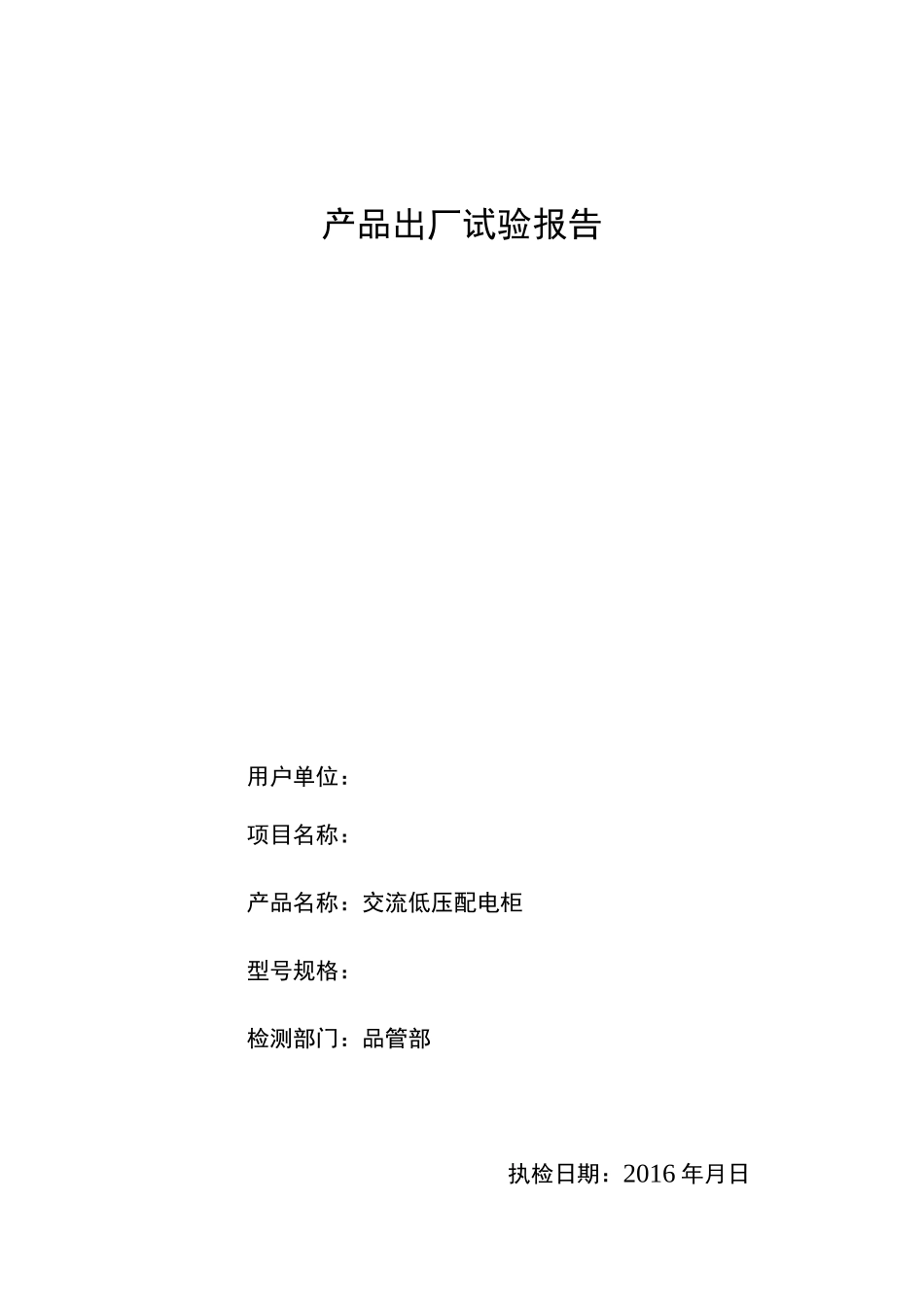

产品出厂试验报告用户单位：项目名称：产品名称：交流低压配电柜型号规格：检测部门：品管部执检日期：2016年月日低压成套开关设备出厂试验报告工程名称产品名称交流低压配电柜型号规格检验依据GB7251.1-2005试验方法GB7251.1-2005一、一般检查序号检验项目技术要求检验结果1外型尺寸安装尺寸外观检查测量各柜体、宽、深和侧面、后面、底面对角线之差，门与门、门与壳的间隙不均匀差及安装尺寸，颜色、外表质量等符合图纸或规定要求，喷涂层附着力试验符合规定要求。合格结构件安1.焊接、铆接结构符合图纸或规定要求，门开度不小于90度，晃动量少于2mm，电镀件无起皮、胶落、生锈等现象，外壳防护等级不低于IP30。合格2检查装2.应保证装置个裸露导电部件之间及它们与保护电路之间的连续性。合格3.所有作为隔离带电体的金属隔板均应有效接地。合格4.手动操作开关电器挡板应有措施避免电弧对操作者造成危险。合格3抽屉组装1.各部件应连接牢固、可靠。合格2.每个功能单元配备一个铭牌，固定在其正面或侧面，并且在起单元隔室中要有三个明显位置，即：“连接、试验、分离”合格3.铭牌内容A.单元型号或代号；B.额定工作电流；C.额定工作电压；D.额定短时耐受电流；合格4元器件的安装1.元器件的型号规格符合图纸要求。合格2.元器件应按说明书规定要求安装，留有足够的飞弧间距和拆卸弧栅的空间。合格3.外部接线用的连接端子应使其在安装、接线、维修和更换时易于进行，安装位置不低于装置基础面0.2米高处，并为电缆连接提供必要的空间。合格4.需在装置内操作、调整、复位的元器件应易于接近。合格5.应尽可能在靠近元件的上方标志该元件与图纸一致的文字符号。合格6.主开关的操作机构应清楚地标出其“接通”和“分断”位置。合格7.所有电器金属外壳（如装置的框架，仪用变压器的金属外壳，开关仪器仪表的金属外壳及金属外壳手动操作机构等）均应有效接地。合格5母线的安装1.母线的材料应符合图纸要求。合格2.铝母线及额定电流超过630A的铜母线在搭接部位要搪锡或者镀银。合格3.额定电流在630A以下的铜母线在搭接部位允许不用镀层，但要涂导电膏或用其它措施保证可靠连接。合格4.母线应采用绝缘支持件进行固定以保证母线之间和母线与其它部件之间距离不变。合格5.母线相序排列及色标应符合标准要求。合格6.母线镀层应光洁、均匀、无脱落、裂纹、生锈发黑等现象，加工后应平整，表面无明显痕迹、缺陷、弯曲处不应有裂纹及裂口，连接处应紧密，配置整齐、美观，各连接面要采取防电气腐蚀的措施。合格一次1.导线规格和颜色应符合图纸或标准要求。合格2.多股导线应采用冷压端头进行连接，压接应牢固可靠。合格6绝缘3.不应贴近裸露带电部件或带尖角的边缘敷设，应使用线夹固定在骨架上合格或支架上。导线4.穿过钢制金属隔板的交流回路的导线，该电路所有相线（包括中性线）合格均应从同一孔穿过，穿线孔要加护套。5.通常一个端子只连接一根导线，必要时允许连接两根导线，当需要连接合格安装两根或两根以上的导线时，应采取措施以确保连接可靠。6.连接到发热元件上的导线应采取适当措施避免发热元件对导线的影响。合格1.导线规格和颜色应符合图纸或标准要求。合格二次2.多股导线应采用冷压端头进行连接，压接应牢固可靠。合格绝缘3.不应贴近裸露带电部件或带尖角的边缘敷设，应使用线夹固定在骨架或合格7支架上，最好敷设在线槽内。导线4.穿过钢制金属隔板的导线穿线孔要加护套。合格安装5.在可移动的地方要采用套管加以保护，并留有一定裕量。合格6.通常一个端子只连接一根导线，必要时允许连接两根导线，当需要连接合格两根或两根以上的导线时，应采取措施以确保连接可靠。7.连接到发热元件上的导线应采取适当措施避免发热元件对导线的影响。合格8.各电路的导线端头应标志相应的与图纸一致的文字符号。合格8保护导体的安装1.装置应有一条水平贯穿全长的保护导体，其截面不小于标准要求，颜色必须是黄绿相间双色。合格2.门、盖板、覆板和类似部件，如果其上装有电压值超过42V的电气设备，应采用保护导体将这些部件和保护电路连起来，其截面不小于从电源到所属电器最大导线截面。合格3.连接外部...
