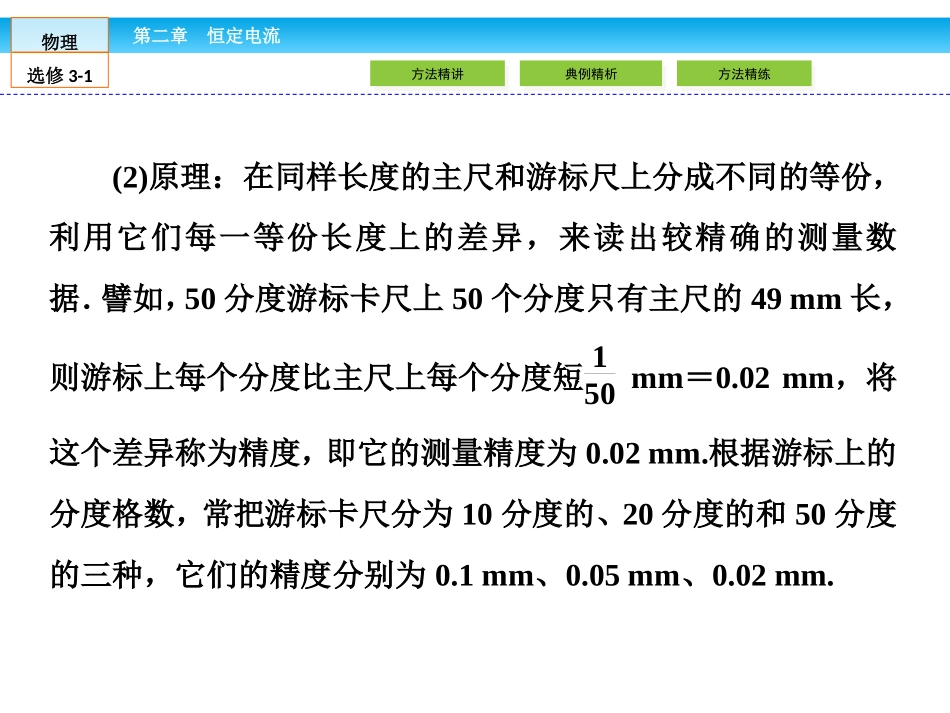

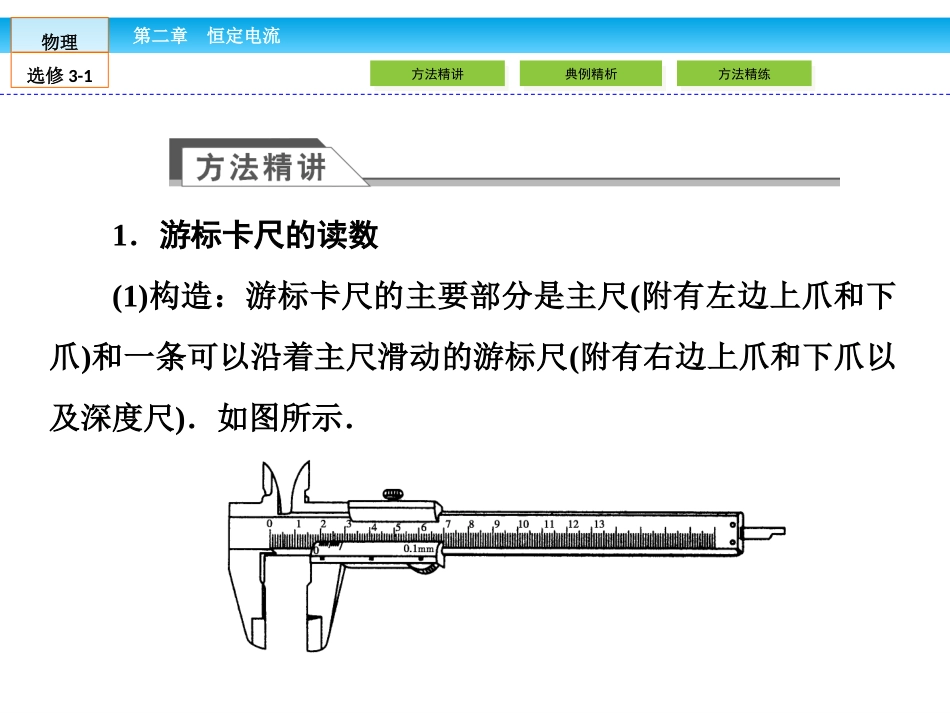

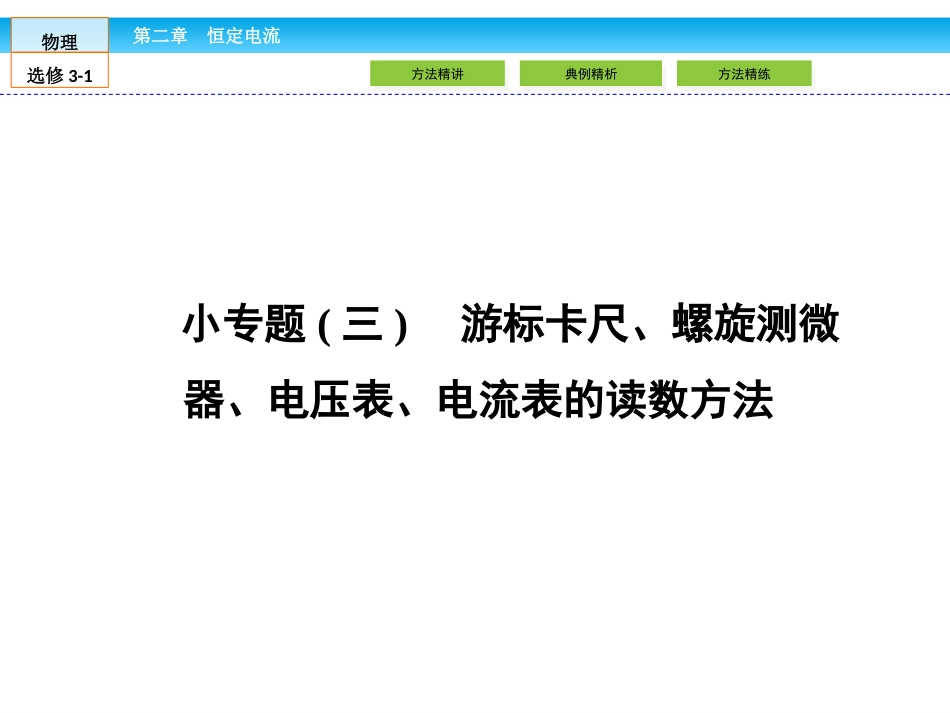

物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练小专题(三)游标卡尺、螺旋测微器、电压表、电流表的读数方法物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练1．游标卡尺的读数(1)构造：游标卡尺的主要部分是主尺(附有左边上爪和下爪)和一条可以沿着主尺滑动的游标尺(附有右边上爪和下爪以及深度尺)．如图所示．物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练(2)原理：在同样长度的主尺和游标尺上分成不同的等份，利用它们每一等份长度上的差异，来读出较精确的测量数据．譬如，50分度游标卡尺上50个分度只有主尺的49mm长，则游标上每个分度比主尺上每个分度短150mm＝0.02mm，将这个差异称为精度，即它的测量精度为0.02mm.根据游标上的分度格数，常把游标卡尺分为10分度的、20分度的和50分度的三种，它们的精度分别为0.1mm、0.05mm、0.02mm.物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练(3)读数规则：①以游标零刻线位置为准，在主尺上读取整毫米数．②若游标上第n条刻线与主尺上某一刻线(不管是第几条刻线)对齐，则由游标上读出毫米以下的小数为n×精度(0.1mm、0.05mm或0.02mm)．③总的读数为毫米整数加上毫米小数．物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练不管是10分度游标卡尺，还是20分度、50分度游标卡尺，在读数时均不需要向后估读一位．(4)游标卡尺的读数应注意以下几点：①看清精确度．例如图甲所示，易错成(11＋4×0.1)mm＝11.40mm，正确的应为11.4mm，游标卡尺不需估读，后面不能随意加零或去零．甲物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练再如图乙所示，易错成(10＋12×0.05)mm＝10.6mm，正确的应为10.60mm.乙②主尺上的单位应为厘米．主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1mm.物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练例如图丙所示，易错成(5＋4×0.05)mm＝5.20mm，正确的应为(50＋4×0.05)mm＝50.20mm.丙物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练③区分零刻度与标尺最前端．例如图丁所示，易错成(13＋10×0.05)mm＝13.50mm，正确读数为(14＋10×0.05)mm＝14.50mm.丁物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练2．螺旋测微器的读数(1)构造：如图，S为固定刻度，H为可动刻度．(2)原理：可动刻度H上的刻度为50等份，则螺旋测微器的精确度为0.01mm.物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练(3)读数：①测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．②测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)③如图所示，固定刻度示数为2.0mm，不足半毫米，而从可动刻度上读的示数为15.0，最后的读数为(2.0mm＋15.0×0.01mm)＝2.150mm.物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练3．电压表、电流表的使用及读数量程选择使用事项电表估读选择合适量程：使得测量时指针偏转角度要尽可能大，一般要求超过量程的13，但又不能超过量程(1)使用前应先进行零点调整(机械调零)(2)红表笔插“＋”插孔，黑表笔插“－”插孔(3)红表笔接电势高处，黑表笔接电势低处，即电流从红表笔进表，从黑表笔出表(1)最小分度是“1，0.1，0.01，…”时，估读到最小分度的110(即估读到最小分度的下一位)(2)最小分度是“2，0.2，0.02，…”时，估读到最小分度的12(即估读到最小分度的本位)(3)最小分度是“5，0.5，0.05，…”时，估读到最小分度的15(即估读到最小分度的本位)物理选修3-1第二章恒定电流方法精讲方法精讲典例精析典例精析方法精练方法精练(1)图甲为一种游标卡尺，它的游标尺上有20个小的等分刻度，总长度为...
