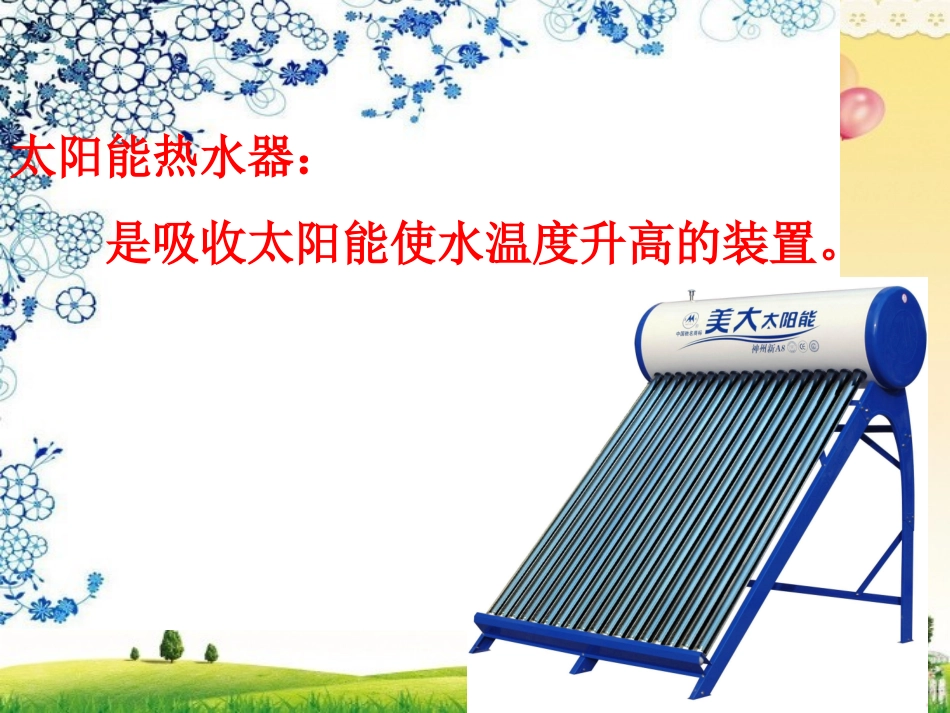

太阳能热水器：是吸收太阳能使水温度升高的装置。水箱外壳水箱端盖管道接口热水器支架真空集热管底托盒观察：太阳能热水器的结构包括哪些部分？一、太阳能热水器的结构1、集热器2、贮热装置3、循环管路4、辅助装置1、集热器2、贮热装置3、循环管路4、辅助装置一、太阳能热水器的结构二、太阳能热水器的类型1、闷晒式太阳能热水器2、平板式太阳能热水器3、循环式太阳能热水器1、闷晒式太阳热水器的集热器和水箱合为一体。结构简单、价格低廉。但是保温差，不能过夜使用，冬季更不能使用。2、平板式太阳能热水器由平板太阳集热器、蓄水箱、循环管、支架组成。吸热体有铜铝复合管板式、全铜管板式、不锈钢冲压成型焊接而成的扁盒式等结构型式。北方地区除冬季无法使用外，其他季节都可使用。3、真空管太阳能热水器由真空集热管、水箱、支架、管件、控制装置等组成。真空集热管吸收阳光照射将其转化为热能加热管中的水，利用冷水下沉热水上浮的原理，从而使热水循环至水箱。水箱可以保温并可供数小时后使用热水。由于整体保温好，再加上辅助能源加热，此类热水器四季皆宜。二、太阳能热水器的类型1、溢流管2、补给水箱3、进水管4、冷水管5、出水管6、下循环管7、集热器8、上循环管9、贮热水箱有补给水箱的自然循环式太阳能热水器结构图三、太阳能热水器的核心器件：集热器目前，比较先进的是玻璃真空管集热器，其中玻璃材质的集热管具有0.005Pa的真空度，对太阳光有92%以上的透射率。在集热管上，涂了选择性涂层，对太阳光的吸收率在93%以上。冬天可以加热水到500C以上，夏天可以到900C以上。黑皮囊热水器铁罐简易热水器集热板热水器太阳能热水器原理太阳能热水器原理•太阳能热水器把太阳能转换成热能主要依靠玻璃真空集热管。集热管受阳光照射面温度高，集热管背阳面温度低，而管内水便产生温差反应，利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。提出要研究的问题：提出要研究的问题：•人们是怎样认识太阳能热水器的？人们是怎样认识太阳能热水器的？•人们对太阳能热水器的利用情况是怎样的？人们对太阳能热水器的利用情况是怎样的？•太阳能热水器在生活中的作用有多大？太阳能热水器在生活中的作用有多大？•太阳能热水器用在哪些场合？太阳能热水器用在哪些场合？•太阳能热水器与其他热水器相比，太阳能热水器与其他热水器相比，有什么优点、缺点？有什么优点、缺点？活动要求：活动要求：（（11）要发挥小组合作的精神，每个学生都要参）要发挥小组合作的精神，每个学生都要参与到调查活动中去，亲身体验调查活动的过程。与到调查活动中去，亲身体验调查活动的过程。（（22）调查要真实，记录要仔细、完整。）调查要真实，记录要仔细、完整。（（33）要注意安全。）要注意安全。
