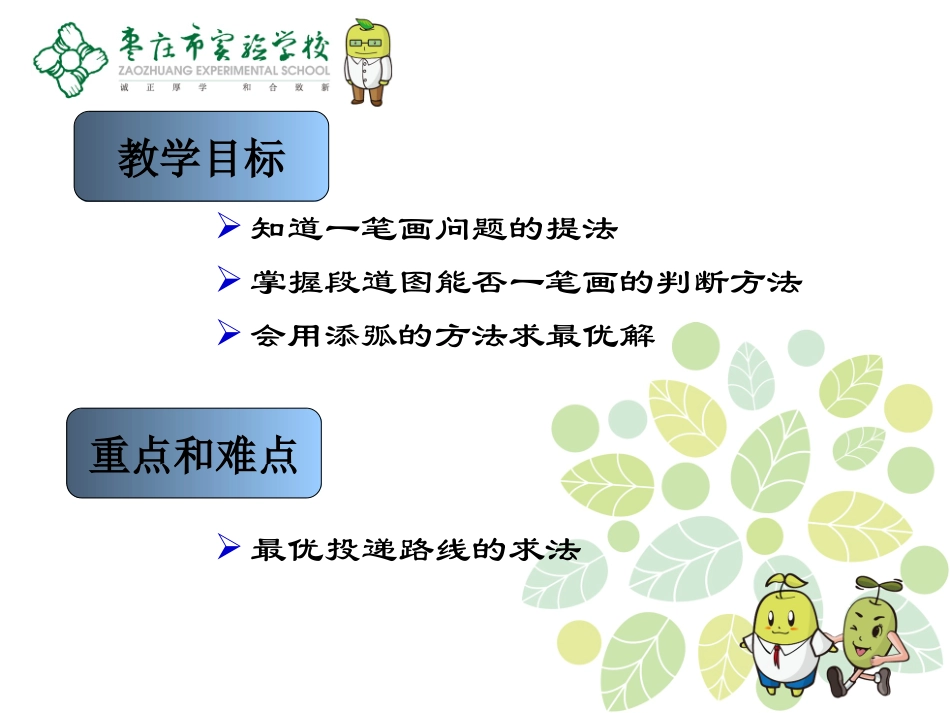

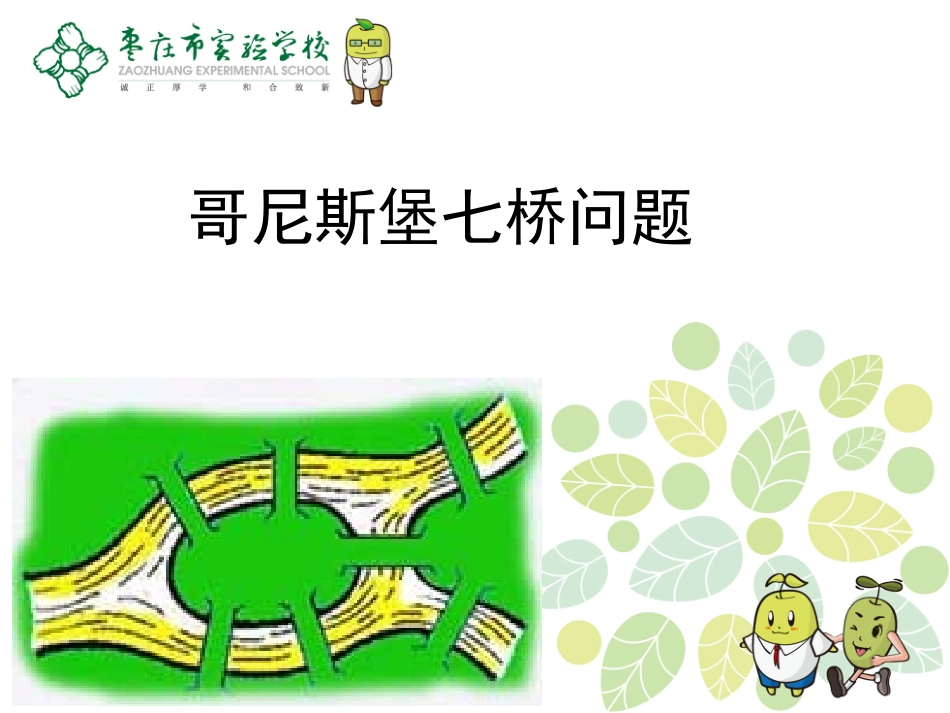

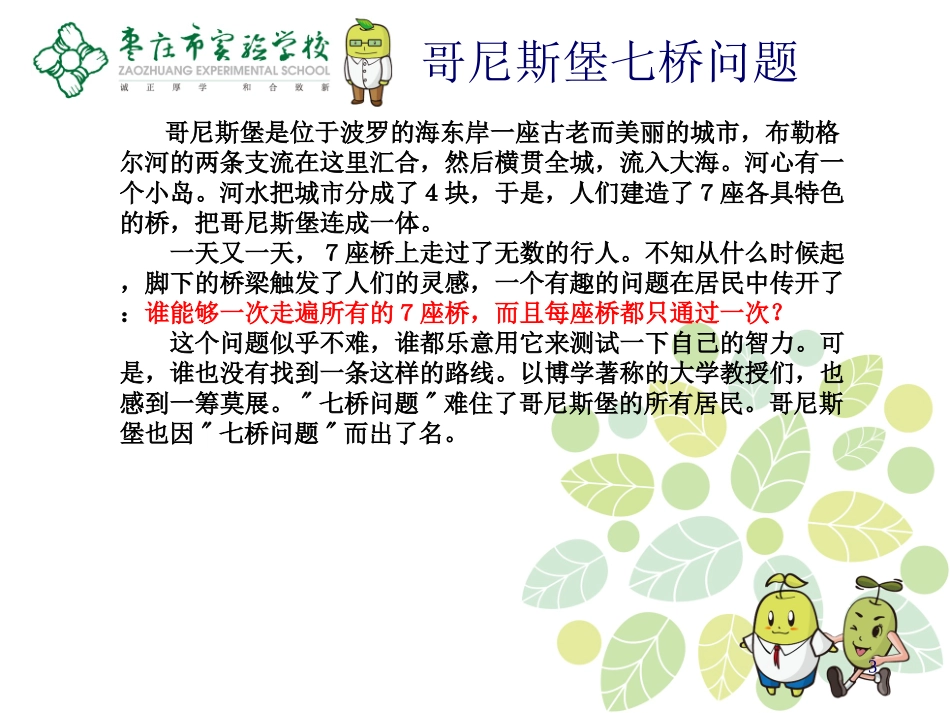

哥尼斯堡七桥问题知道一笔画问题的提法掌握段道图能否一笔画的判断方法会用添弧的方法求最优解最优投递路线的求法教学目标重点和难点3哥尼斯堡七桥问题哥尼斯堡是位于波罗的海东岸一座古老而美丽的城市，布勒格尔河的两条支流在这里汇合，然后横贯全城，流入大海。河心有一个小岛。河水把城市分成了４块，于是，人们建造了７座各具特色的桥，把哥尼斯堡连成一体。一天又一天，７座桥上走过了无数的行人。不知从什么时候起，脚下的桥梁触发了人们的灵感，一个有趣的问题在居民中传开了：谁能够一次走遍所有的７座桥，而且每座桥都只通过一次？这个问题似乎不难，谁都乐意用它来测试一下自己的智力。可是，谁也没有找到一条这样的路线。以博学著称的大学教授们，也感到一筹莫展。"七桥问题"难住了哥尼斯堡的所有居民。哥尼斯堡也因"七桥问题"而出了名。5欧拉的解法哥尼斯堡七桥问题引起了大数学家欧拉的兴趣。他知道，如果沿着所有可能的路线都走一次的话，一共要走5040次。就算是一天走一次，也需要13年多的时间。实际上，欧拉只用了几天的时间就解决了七桥问题。6欧拉的想法是：两岸的陆地与河中的小岛，都是桥梁的连接点，它们的大小、形状均与问题本身无关。因此，不妨把它们看作是4个点。7座桥是7条必须经过的路线，它们的长短、曲直，也与问题本身无关。因此，不妨任意画7条线来表示它们。就这样，欧拉将七桥问题抽象成了一个“一笔画”问题，从而否定了问题的答案。7七桥问题哥尼斯堡七桥问题：如何不重复地走完七桥后回到起点？一笔画问题如何将此图一笔画出？欧拉的推理凡是一笔画中出现的交点处，线一出一进总应该通过偶数条（偶点），只有作为起点和终点的两点才有可能通过奇数条（奇点）。欧拉这种处理问题的方法标志着图论的诞生欧拉（L.Euler,1707.4.15-1783.9.18）著名的数学家。生于瑞士的巴塞尔，卒于彼得堡。大部分时间在俄国和德国度过。他早年在数学天才贝努里赏识下开始学习数学,17岁获得硕士学位，毕业后研究数学,是数学史上最高产的作家。在世发表论文700多篇,去世后还留下100多篇待发表。其论著几乎涉及所有数学分支。•欧拉在数学、物理、天文、建筑以至音乐、哲学方面都取得了辉煌的成就。在数学的各个领域，常常见到以欧来命名的公式、定理、和重要常数。课本上常见的如π、i、e、sin、cos、tg、△x、Σ、f(x)等，都是他创立并推广的。欧拉还首先完成了月球绕地球运动的精确理论，创立了分析力学、刚体力学等力学学科，深化了望远镜、显微镜的设计计算理论。观察下列图形，完成统计表图7图5图1图8图6图4图3图2可以一笔画的图形不能一笔画的图形图形序号奇点个数偶点个数图形序号奇点个数偶点个数不连通的图形不能一笔画连通的图形有可能一笔画全都是偶点的连通图可以一笔画奇点个数超过两个的连通图形不能一笔画画时以任一点为起点，最后仍回到该点画时以一个奇点为起点，另一个奇点为终点有两个奇点的连通图可以一笔画欧拉回路经过图中所有边一次，且访问每个顶点至少一次的一个回路，称为欧拉回路。具有欧拉回路的图称为欧拉图。注意：通过图中所有边一次且仅一次行遍所有顶点的通路称为欧拉通路。判断下列图形能否一笔画图5图4图3图2图6图1下图是一个公园的平面图，要使游人走遍每一条路不重复，出口和入口应设在哪儿？中国邮递员问题•中国邮递员问题(ChinesePostmanProblem,CPP)是由我国管梅谷教授于1962年首先提出并发表的•例如：观察下列段道图从邮局出发，走遍邮区的所有街道至少一次再回到邮局，按照什么样的路线投递邮件才能使总的路程最短？图（1）图（2）投递路线一笔画欧拉回路最理想的投递路线，就是该段道图是一条欧拉回路。图（2）的投递路线如下图（3）。含有奇点的段道图不能一笔画出，有些道路需要重复走两次的都要添上一条弧。图（1）添弧后如图（4）。图（3）图（4）•定理1一个能够不重复的一笔画出的连通图中，所以的点一定都是偶点。•定理2没有奇点的连通图一定能够从任意一点开始不重复的一笔画出。•最优投递路线重复的路最短添弧的总长度最短•添弧最短的条件（1）没有重叠的添弧（2）每一个圈上添弧的总长度不超过...
