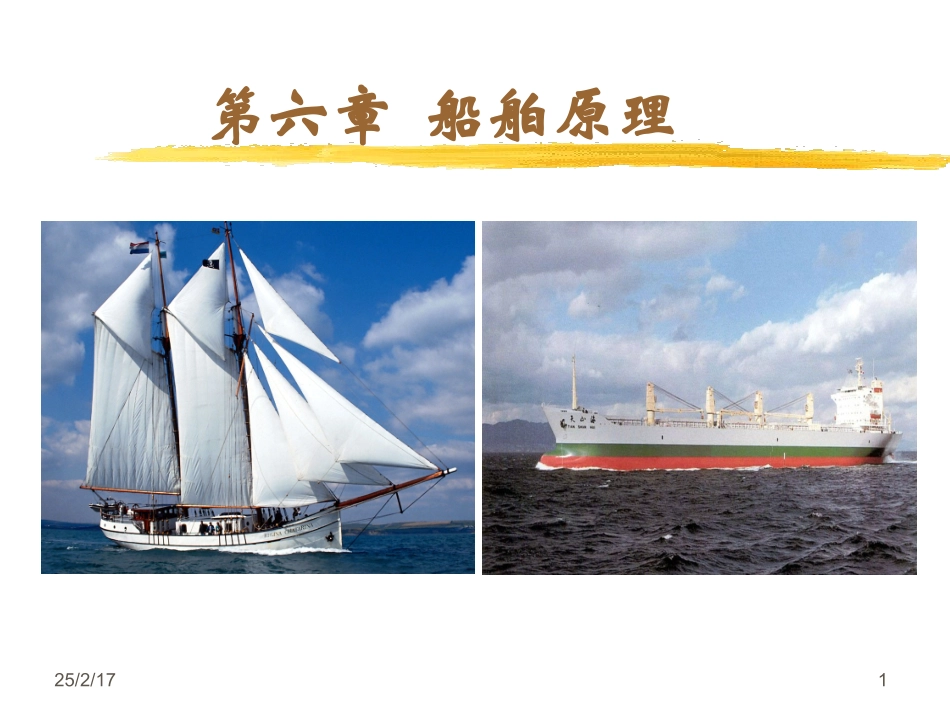

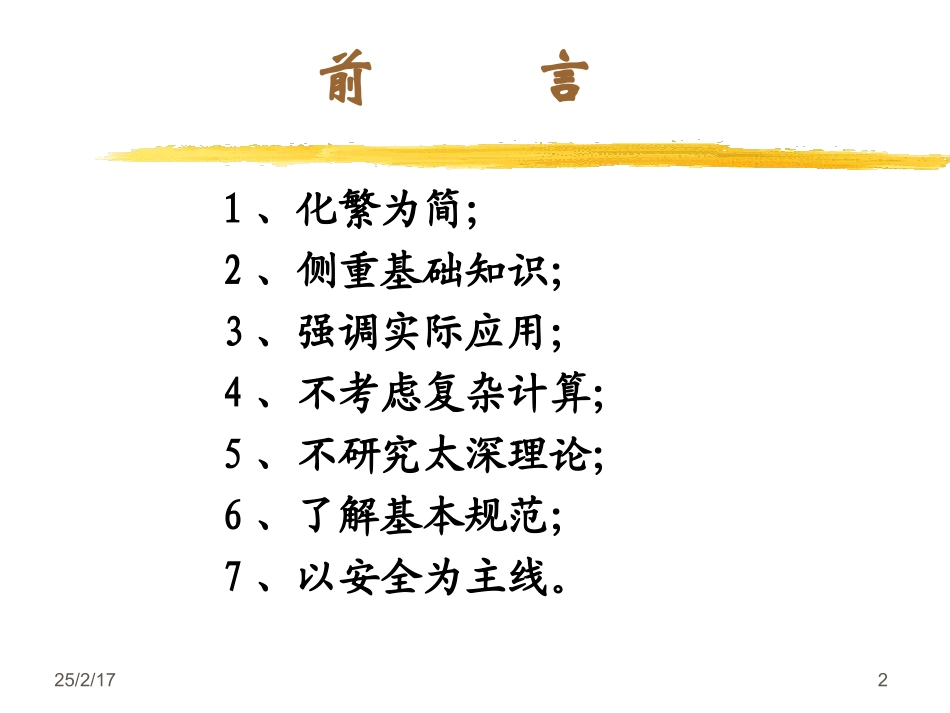

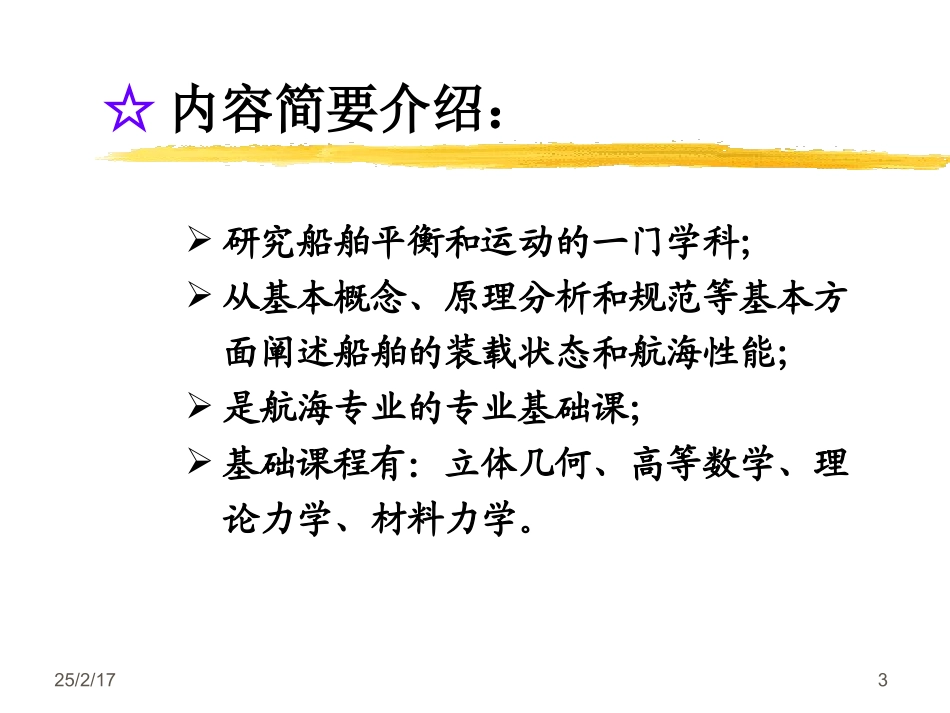

25/2/171第六章船舶原理25/2/172前言1、化繁为简；2、侧重基础知识；3、强调实际应用；4、不考虑复杂计算；5、不研究太深理论；6、了解基本规范；7、以安全为主线。25/2/173研究船舶平衡和运动的一门学科；从基本概念、原理分析和规范等基本方面阐述船舶的装载状态和航海性能；是航海专业的专业基础课；基础课程有：立体几何、高等数学、理论力学、材料力学。☆内容简要介绍：25/2/174本章结构第一节现代船舶发展史第二节船舶构造第三节船舶形状第四节船舶尺寸第五节船舶重量第六节船舶性能第七节船舶相关知识25/2/175第一节现代船舶发展史1807年，美国的富尔顿建成第一艘采用明轮推进的蒸汽机船“克莱蒙脱”号，时速约为8公里/小时；1839年，第一艘装有螺旋桨推进器的蒸汽机船“阿基米德”号问世，主机功率为58.8千瓦；1858年，第一艘全钢船在英国问世。25/2/176第一艘蒸汽机船第一艘全钢船25/2/1771903年，俄国建造的柴油机船“万达尔”号下水；1954年，美国建造的核潜艇“鹦鹉螺”号下水，功率为11025千瓦，航速33公里；1959年，前苏联建成了核动力破冰船“列宁”号，功率为32340千瓦；同年，美国核动力商船“萨瓦纳”号下水，功率为14700千瓦。25/2/178道光年间的蒸汽机船最大的核动力破冰船“Arktika”25/2/179第二节船舶构造1、船舶构成分类：船舶是由许多部分构成的，按各部分作用和用途，综合归纳为：船体；船舶动力装置；船舶舾装；其它设备。25/2/171025/2/17112、船体构成（一）⑴主体部分：包括范围：上甲板以下的部分，它是由船壳(船底及船侧)和上甲板围成的具有特定形状的空心体；作用：保证船舶具有所需浮力、航海性能和船体强度；用途：船体一般用于布置动力装置、装载货物、储存燃油和淡水以及布置其他各种舱室。25/2/17122、船体构成（二）⑵、上层建筑：范围：位于上甲板以上，由左、右侧壁，前、后端壁和各层甲板围成；用途：其内部主要用于布置各种用途的舱室，如工作舱室、生活舱室、贮藏舱室、仪器设备舱室等；上层建筑的大小、层楼和型式因船舶用途和尺度而异。25/2/17133、船舶动力装置推进装置：主机、传动轴系和驱动推进器；辅助机械设备：燃油泵、滑油泵、冷却水水泵、加热器、过滤器、冷却器等；船舶电站：为船舶的甲板机械、机舱内的辅助机械和船上照明等提供电力；其他辅助机械和设备：锅炉、压气机、船舶各系统的泵、起重机械设备、维修机床等。备注：通常把主机以外的机械统称为辅机。25/2/171425/2/17154、船舶舾装主要包括：室内装结构(内壁、天花板、地板等)；家具；生活设施(炊事、卫生等)；涂装和油漆；门窗；梯栏杆、桅杆；舱口盖等。25/2/17165、其它设备（一）锚设备与系泊设备；舵设备与操舵装置；救生设备；消防设备；船内外通信设备；照明设备；信号设备；导航设备；25/2/171725/2/17185、其它设备（二）起货设备；通风、空调和冷藏设备；海水和生活用淡水系统；压载水系统；液体舱的测深系统和透气系统；舱底水疏干系统；船舶电气设备；其他特殊设备。25/2/171925/2/1720第三节船舶形状一、船舶型线图二、船舶形状三、船舶尺度四、船体系数25/2/1721一、船舶型线图1、概念：型表面、型尺度、附体、船长；2、基准面：基平面、中线面、中站面；3、船体坐标系；4、主要剖面：水线面、中横剖面、中纵剖面；5、船舶型线图：横剖线图、纵剖线图。25/2/17221.1型表面☆型表面：几何形状的船体表面。备注：钢质船舶的型线图均采用不包括船壳板和甲板板厚度的船体表面来表示其形状。25/2/17231.2型尺度、附体、船长☆型尺度:从型表面量取的尺度。☆附体：桨、舵、舭龙骨、轴支架。☆船长：首尾垂线间长。25/2/17242.基准面25/2/17253.船体坐标系XYZ25/2/17264.剖面及型线图25/2/1727二、船舶形状1.首部形状：斜直型、飞剪型、球鼻首型、破冰型2.尾部形状：巡洋舰尾型、椭圆形尾、方型尾3.梁拱：4.舷弧:5.舭部形状：6.底部形状：7.平行中体：25/2/1728三、船舶尺度1、船型尺度；2、登记尺度；3、最大尺度。25/2/17291、船型尺度☆定义：理论尺...
