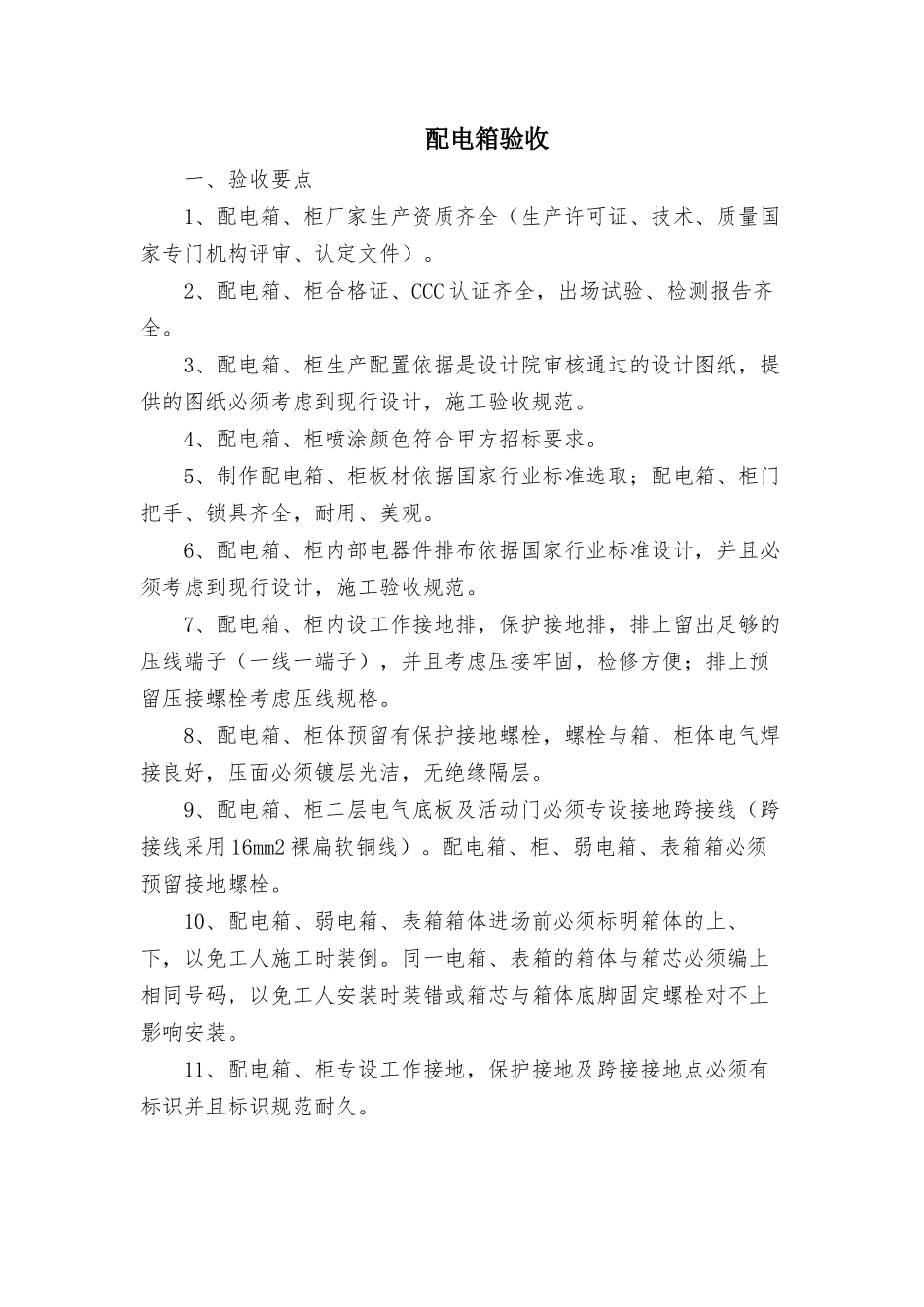

配电箱验收一、验收要点1、配电箱、柜厂家生产资质齐全（生产许可证、技术、质量国家专门机构评审、认定文件）。2、配电箱、柜合格证、CCC认证齐全，出场试验、检测报告齐全。3、配电箱、柜生产配置依据是设计院审核通过的设计图纸，提供的图纸必须考虑到现行设计，施工验收规范。4、配电箱、柜喷涂颜色符合甲方招标要求。5、制作配电箱、柜板材依据国家行业标准选取；配电箱、柜门把手、锁具齐全，耐用、美观。6、配电箱、柜内部电器件排布依据国家行业标准设计，并且必须考虑到现行设计，施工验收规范。7、配电箱、柜内设工作接地排，保护接地排，排上留出足够的压线端子（一线一端子），并且考虑压接牢固，检修方便；排上预留压接螺栓考虑压线规格。8、配电箱、柜体预留有保护接地螺栓，螺栓与箱、柜体电气焊接良好，压面必须镀层光洁，无绝缘隔层。9、配电箱、柜二层电气底板及活动门必须专设接地跨接线（跨接线采用16mm2裸扁软铜线）。配电箱、柜、弱电箱、表箱箱必须预留接地螺栓。10、配电箱、弱电箱、表箱箱体进场前必须标明箱体的上、下，以免工人施工时装倒。同一电箱、表箱的箱体与箱芯必须编上相同号码，以免工人安装时装错或箱芯与箱体底脚固定螺栓对不上影响安装。11、配电箱、柜专设工作接地，保护接地及跨接接地点必须有标识并且标识规范耐久。12、配电箱、柜内电气件必须设可方便拆卸的保护分隔板。箱、柜内主要元器件必须具有网上可查防伪码。13、配电箱、柜内电气件必须有标识，标识贴在操作手柄下端，且字体机打，塑封，固定牢固，不易掉落。14、配电箱、柜内必须有配电系统图及原理图，图采用机打，塑封，贴箱、柜门内左上侧，并且图固定牢固、美观。15、配电箱、柜必须有不锈钢制产品铭牌，铭牌用不锈钢钉铆接在箱、柜门内左上侧或中上侧。16、控制箱、柜门上信号显示，操作器件下必须铆接功能标示牌。17、配电箱、柜面喷漆完整均匀、光洁、无残缺现象。18、配电柜外必须有塑料保护袋，配电箱必须粘贴塑料保护膜。19、配电箱、柜电气件配线符合行业工艺要求及施工、验收规范。配电箱内配电板两侧预留大于60mm的布线空间，上、下进线，配电柜的上下侧，根据压接电缆的规格、数量预留足够的压接、固定空间，同时考虑进线及出线电缆的固定辅件。20、配电箱、柜内配线规格、线色符合相色及相序要求，从总断路器下口配出各路导线必须考虑可独立拆卸、检修。21、配电箱、柜内配电支路电源线不能串接，并且一个端子上压接导线最多不能超过两根。22、配电箱、柜内断路器上下端飞弧隔板必须齐全。各电气元件压接端子必须使用闭口端子。23、配电箱、柜电气件品牌由甲方专业人员确定，同时配电箱厂家必须到现场与施工技术人员就图纸设计中存在的问题进行沟通，配电箱厂家应具备对图纸的深化能力，熟悉消防验收等规范，凡与消防相关的配电箱、柜必须满足消防验收要求，如设计图纸的配电箱系统达不到消防验收要求，配电箱厂家应提出合理的改动措施，切记盲目照图加工，否则，一切后果由厂自负。24、配电箱、柜生产前必须经甲方甲方、监理、施工方专业人员考察，且须进行样品送样，待甲方、监理及施工方三方确认样品合格后方可批量生产。25、配电箱、柜生产必须满足甲方编制的进场时间要求。26、配电箱、柜内外接线端子排强弱电要分开设置。27、暗装配电箱箱体后部外侧应加铁丝网片，以确保日后装饰修补抹灰面不开裂。28、配电箱、柜交验前由厂方负责保护，落地到施工方指定地点。29、厂方应积极配合施工方对配电箱、柜的安装、保修。30、配电箱、柜各种仪表必须经国家专门检测部门检测合格，并出具检测报告。31、配电箱、柜内各种辅件，工具应配置齐全，易损件必须有备量。32、配电箱、柜内厂家配线的型号、规格必须符合设计要求，并有产品合格证。33、对现场实际出现的进线、出线缆压接困难，由厂家负责加工特型压接板，并采用相应保护措施。34、由设计及甲方要求的变更，而发生修改的配置由厂方负责改造，跟踪调试。35、工程交工、验收过程，厂方应派专业人员配合施工方调试验收。36、盘柜过门导线采用RV绝缘导线，外套缠绕管加强绝缘；在门上及盘体有两个固定点且固定...
