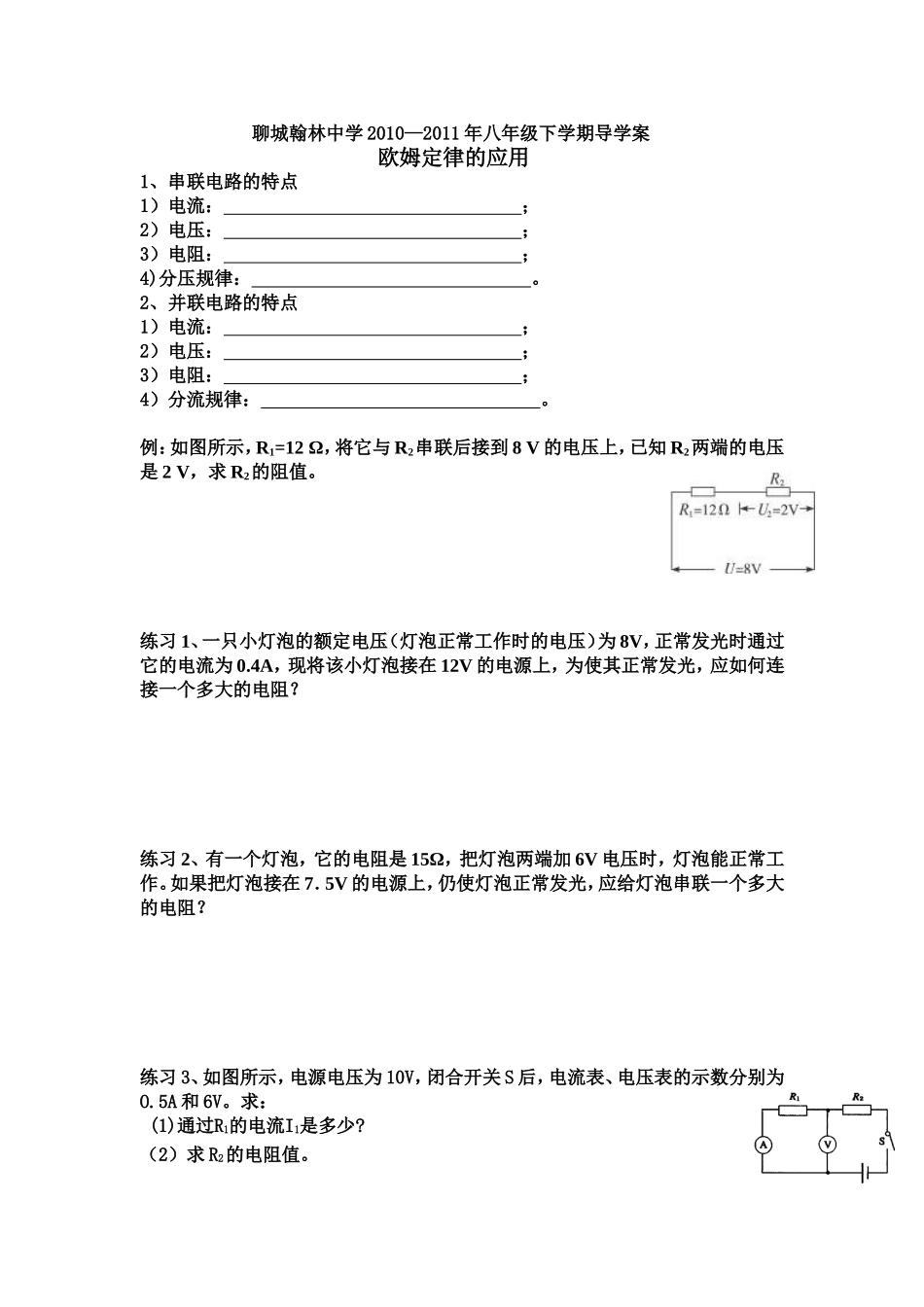

聊城翰林中学2010—2011年八年级下学期导学案欧姆定律的应用1、串联电路的特点1）电流：；2）电压：；3）电阻：；4)分压规律：。2、并联电路的特点1）电流：；2）电压：；3）电阻：；4）分流规律：。例：如图所示，R1=12Ω，将它与R2串联后接到8V的电压上，已知R2两端的电压是2V，求R2的阻值。练习1、一只小灯泡的额定电压（灯泡正常工作时的电压）为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应如何连接一个多大的电阻？练习2、有一个灯泡，它的电阻是15Ω，把灯泡两端加6V电压时，灯泡能正常工作。如果把灯泡接在7．5V的电源上，仍使灯泡正常发光，应给灯泡串联一个多大的电阻？练习3、如图所示，电源电压为10V，闭合开关S后，电流表、电压表的示数分别为O.5A和6V。求：(1)通过R1的电流I1是多少?（2）求R2的电阻值。例2：在图7-23电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？练习1、将两个电阻R1、R2并联后，再与电池组和开关串联成回路，如图所示。已知干路电流为I=2A，通过R1的电流为I1=1.2A，电池电压为U=24V，求：R1和R2的阻值是多少？练习2、在图所示的电路中，电阻R1的阻值是5Ω，干路中的电流I是0.5A，电阻R2两端的电压是2V。求：（1）通过R1的电流；（2）通过R2的电流；（3）R2的阻值。图7-23
