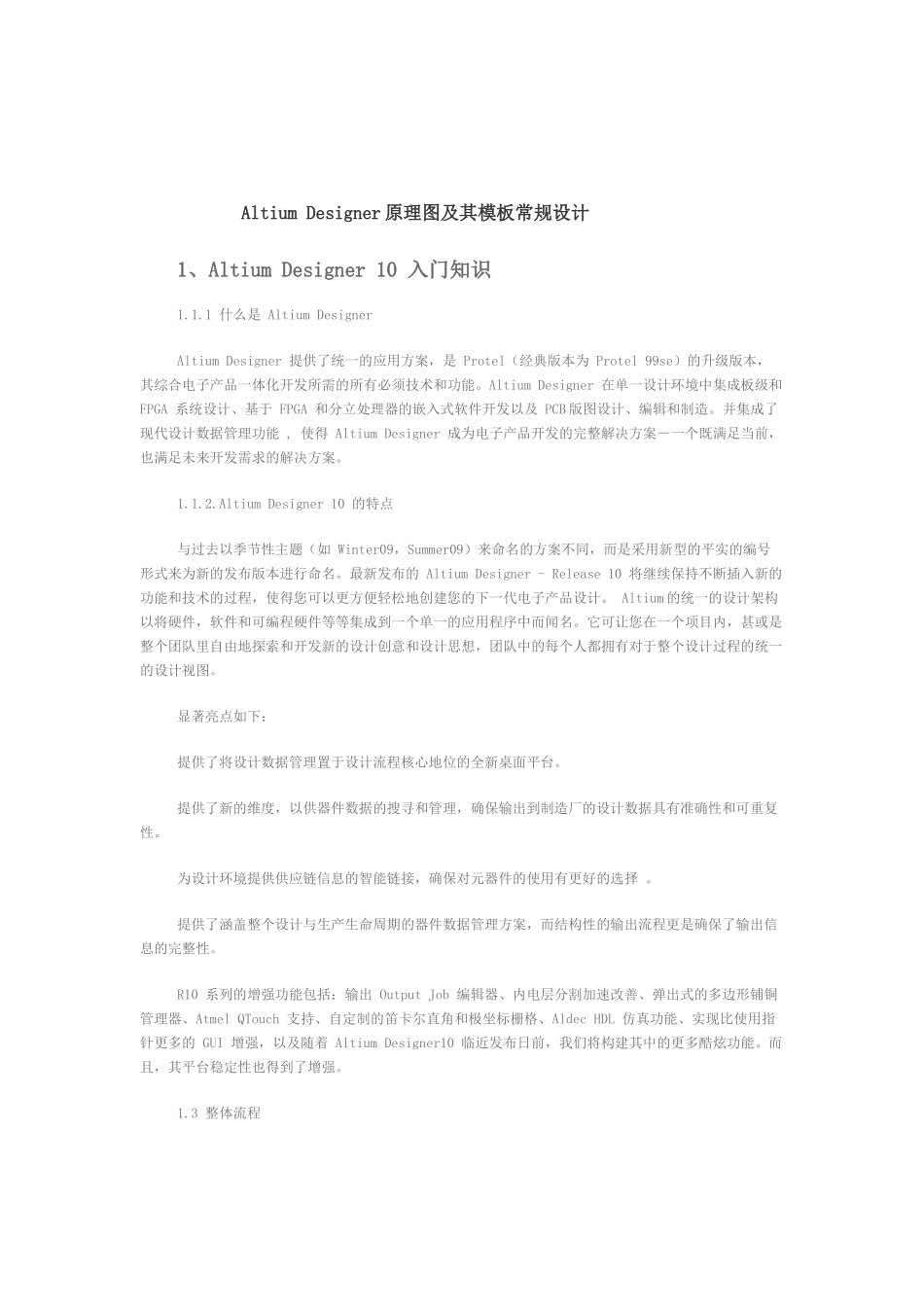

AltiumDesigner原理图及其模板常规设计1、AltiumDesigner10入门知识1.1.1什么是AltiumDesignerAltiumDesigner提供了统一的应用方案，是Protel（经典版本为Protel99se）的升级版本，其综合电子产品一体化开发所需的所有必须技术和功能。AltiumDesigner在单一设计环境中集成板级和FPGA系统设计、基于FPGA和分立处理器的嵌入式软件开发以及PCB版图设计、编辑和制造。并集成了现代设计数据管理功能,使得AltiumDesigner成为电子产品开发的完整解决方案－一个既满足当前，也满足未来开发需求的解决方案。1.1.2.AltiumDesigner10的特点与过去以季节性主题（如Winter09，Summer09）来命名的方案不同，而是采用新型的平实的编号形式来为新的发布版本进行命名。最新发布的AltiumDesigner-Release10将继续保持不断插入新的功能和技术的过程，使得您可以更方便轻松地创建您的下一代电子产品设计。Altium的统一的设计架构以将硬件，软件和可编程硬件等等集成到一个单一的应用程序中而闻名。它可让您在一个项目内，甚或是整个团队里自由地探索和开发新的设计创意和设计思想，团队中的每个人都拥有对于整个设计过程的统一的设计视图。显著亮点如下：提供了将设计数据管理置于设计流程核心地位的全新桌面平台。提供了新的维度，以供器件数据的搜寻和管理，确保输出到制造厂的设计数据具有准确性和可重复性。为设计环境提供供应链信息的智能链接，确保对元器件的使用有更好的选择。提供了涵盖整个设计与生产生命周期的器件数据管理方案，而结构性的输出流程更是确保了输出信息的完整性。R10系列的增强功能包括：输出OutputJob编辑器、内电层分割加速改善、弹出式的多边形铺铜管理器、AtmelQTouch支持、自定制的笛卡尔直角和极坐标栅格、AldecHDL仿真功能、实现比使用指针更多的GUI增强，以及随着AltiumDesigner10临近发布日前，我们将构建其中的更多酷炫功能。而且，其平台稳定性也得到了增强。1.3整体流程1.3.1、方案分析对于所面临的具体项目，工程师首先做的是不同方案整体原理设计，然后是方案比较与确定，元件选择。1.3.2、电路仿真对方案中确定的整体电路或局部电路要做电路仿真，以此做电路参数估算，并借鉴仿真结果修改设计方案中的缺陷。1.3.3设计原理图原理图设计部分同时需要做的原理图库的设计，虽然AltiumDesigner10软件自带一部分库，但不是包含市面上所有的元件，尤其是最新推出元件。在原理图绘制过程中，有整体原理图的复杂程度决定采用何种结构的设计方式。通常所说的层次原理图设计，就为工程师做复杂电路板提供了便捷。原理图设计后期，用ERC（ElectricalRulesCheck）工作查错，找出错误原因并修改原理图。1.3.4设计组建的封装对器件的封装设计，主要是查看器件手册。也可以直接用测量工具测量器件的实际工具，然后再做封装。1.3.5PCB板设计工程师在确定PCB机械尺寸后，就将通过ERC测试的原路图导入PCB板中，根据项目的实际要求设置PCB的规则，板的层数等。布局在PCB设计中占大部分时间，一个优秀的硬件工程师对布局的要求是很苛刻，尤其是电磁兼容性问题。布局完成后接下来布线、泪滴、铺铜，DRC（DesignerRuleCheck）测试。1.3.6校对审核工程师完成PCB设计后，需要对自己设计的电路进行校对，确定方案中设计的硬件电路在设计中没有因特殊原因被误修改。对于复杂的电路板，多人分工合作，最终由PCB工程师布线完成，更需要多人对各自设计的电路图与PCB部分进行校对，最终由项目工程师做整体审核。1.3.7文档整理这部分主要分三部分人的工作：导出制板所需的GERBER文档，料单(BOM)生产，导出原理图文件，打印输出。2、AltiumDesigner10建立项目AltiumDesigner10的所有电路设计工作都必须在DesignExplorer（设计管理器）中进行，同时设计管理器也是AltiumDesigner10启动后的主工作接口。设计管理器具有友好的人机接口，而且设计功能强大，使用方便，易于上手。因此本章将对设计管理器中关于电路板设计的使用进行的介绍。2.1打开AltiumDesigner10软件在桌面双击AltiumDesigner10快捷键，启动画面如图2-1。图2-1AltiumDesigner10启动画面2.2主菜单和主工具栏主菜单和主工具栏如图2-2...
