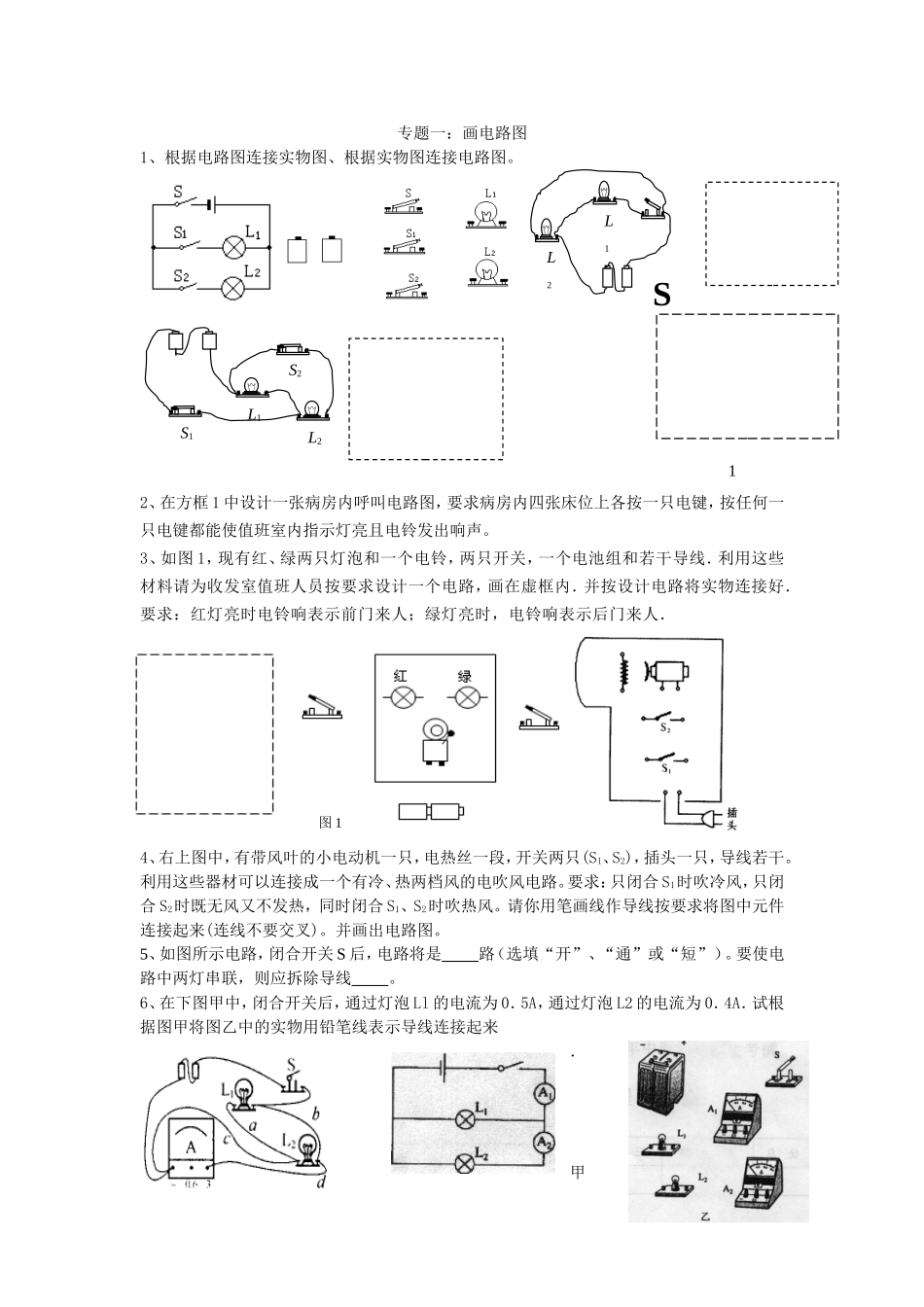

专题一：画电路图1、根据电路图连接实物图、根据实物图连接电路图。2、在方框1中设计一张病房内呼叫电路图，要求病房内四张床位上各按一只电键，按任何一只电键都能使值班室内指示灯亮且电铃发出响声。3、如图1，现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线．利用这些材料请为收发室值班人员按要求设计一个电路，画在虚框内．并按设计电路将实物连接好．要求：红灯亮时电铃响表示前门来人；绿灯亮时，电铃响表示后门来人．4、右上图中，有带风叶的小电动机一只，电热丝一段，开关两只(S1、S2)，插头一只，导线若干。利用这些器材可以连接成一个有冷、热两档风的电吹风电路。要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风。请你用笔画线作导线按要求将图中元件连接起来(连线不要交叉)。并画出电路图。5、如图所示电路，闭合开关S后，电路将是路（选填“开”、“通”或“短”）。要使电路中两灯串联，则应拆除导线。6、在下图甲中，闭合开关后，通过灯泡Ll的电流为0．5A，通过灯泡L2的电流为0．4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．甲图1L1L2SL1S2S1L21
