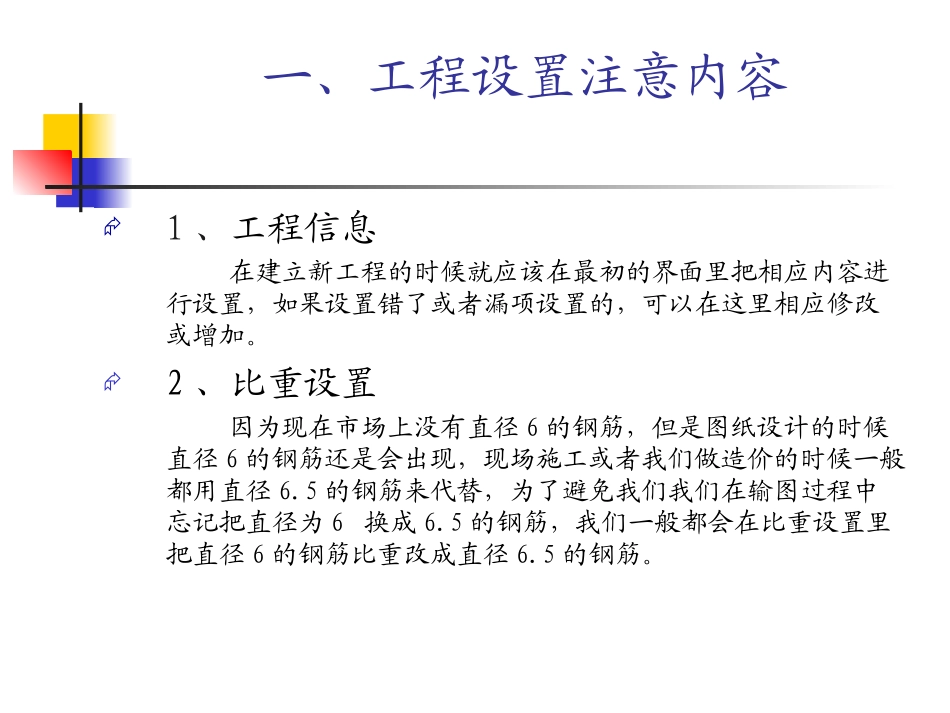

广联达钢筋对量总结—张杰一、工程设置注意内容二、绘图过程遇到的问题三、总结广联达绘图四、本次绘图涉及到的知识点一、工程设置注意内容1、工程信息在建立新工程的时候就应该在最初的界面里把相应内容进行设置，如果设置错了或者漏项设置的，可以在这里相应修改或增加。2、比重设置因为现在市场上没有直径6的钢筋，但是图纸设计的时候直径6的钢筋还是会出现，现场施工或者我们做造价的时候一般都用直径6.5的钢筋来代替，为了避免我们我们在输图过程中忘记把直径为6换成6.5的钢筋，我们一般都会在比重设置里把直径6的钢筋比重改成直径6.5的钢筋。3、弯钩设置这里默认的都是常用的，但是图纸有时会给定弯钩，根据图纸说明进行相应的修改4、计算设置计算设置里又分的计算设置、节点设置、箍筋设置、搭接设置和箍筋公式（1）、计算设置①柱和墙柱这里需要注意第9项--“箍筋加密范围是否包含错开距离”，如果图纸没有要求，根据平法（03G101-1P40注2）说明应该将其修改成“否”。第10项--“绑扎搭接范围内箍筋间距中5d的d的取值改成上下层钢筋直径小的。（03G101-1P40注2）第26项--“垂直钢筋搭接长度”改成按平法计算（03G101-1P48见剪力墙竖向分布钢筋连接构造）（按平法是1.2lae，按搭接百分率是1.4lae）第28项--“暗柱或端柱顶部锚固起点”改成从板底开始计算（03G101-1P48剪力墙竖向钢筋顶部构造）②剪力墙第18项：起始水平钢筋距楼面距离改成50（06G901-1P3-13）第19项：起始竖向钢筋距暗柱边距离改成s（08G101-11P30,区分暗柱和端柱s，如果是端柱应该是100）。第32项：墙身搭接长度，选择按平法图集计算，如果按接头百分率钢筋量变大（图集上接头率50%的搭接是应该是1.4lae，但是剪力墙相应搭接率50%只取1.2lae03G101-1P48）。第36项：钢筋隔一布一时的间距，看图纸，一般情况下间距都是以同种钢筋的间距定义的，在设置值里改成同种钢筋间距。③框架梁及非框架梁第12项，见03G101-1P62、63、64、65附加箍筋构造并结合图纸说明增加箍筋个数，一般都是6根。第24项加腋梁箍筋加密起始位置改成柱边（基础梁和基础次梁同样修改），软件默认的是加腋端部。④板第3项分布钢筋配置点开选项点，选择同一般厚分布筋相同，在里面根据板厚修改分布筋的配置。第9和17项遇到板中钢筋带弯钩的设置：板厚-保护层第29项单边标注的的负筋长度，看图上是怎么表示的就怎么修改设置值，幸福家园指的是负筋线长度（下面基础中负筋类似的做同样修改）⑤基础主次梁第3项纵筋搭接接头错开百分率50%⑥砌体结构第14、16项看图纸说明是否采用植筋及植筋锚固深度（2）节点设置只要在剪力墙、板和基础这三个项目里板拉筋、马凳筋的布置改成梅花布置就可以了。其他项暗默认的就可以，如果图纸另有说明就按图纸修改。（3）搭接设置定尺长度看施工组织，一般是直径25以下的是8m一个接头，25以上的是6m一个接头。5、楼层设置（1）、抗震等级抗震和非抗震会影响到钢筋的锚固和搭接①基础及基础梁图纸里没有明确说明的，一般都是非抗震的，楼层设置里默认的是抗震的，这个我们要修改。比如基础梁下部钢筋的长度是a和Lo/3要取大值，取a的时候a=1.2la+hb+0.5hc（Lo是梁跨的两个支座之间的轴线间的距离而不是净距，hb是梁高，hc是与基础梁同方向的的支座宽度。04G101-3P36）②其他项对于其他项根据图纸说明相应修改（2）、混凝土强度等级强度等级大的，钢筋搭接锚固小，强度等级小，钢筋搭接锚固大，在楼层设置里根据图纸说明相应修改。（3）、锚固和搭接图纸没有明确说明的不用修改，按默认的走。（4）、保护层厚度保护层厚度会影响钢筋的长度、锚固，依据图纸相应修改。如，算梁上部钢筋长度会和柱纵筋内侧钢筋的位置有直接的关系。（5）、首层底标高以图修改，不一定每个图纸都是-0.1m（6）、板的厚度这里可以不用修改，在画图过程中的定义里设置正确就可以了。1、轴线定义定义轴网时可以不用修改轴号，输完之后选择自动排序。2、墙问题1）、画墙时，最好是先画基础，墙是生根于基础，先画墙，墙会...
