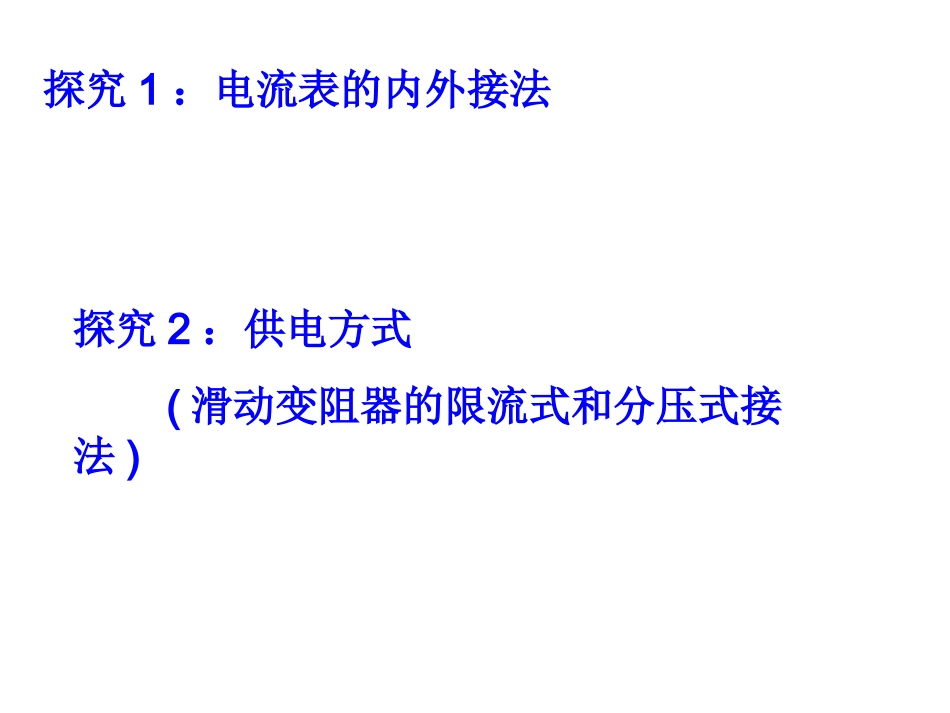

设计型电学实验问题专题电学实验设计的主要问题1、实验的原理伏安法测电阻拓展:替代法测电阻、双电压表测电阻(并联分流或串联分压法)、半偏法测电阻2、实验器材的选配（1）安全因素（2）误差因素（3）操作因素一般步骤：（1）根据实验要求设计合理的实验电路；（2）根据电路选择滑动变阻器；（3）选定电源；（4）估算电路中电流和电压可能达到的最大值，以此为依据，选择电表。探究1：电流表的内外接法探究2：供电方式(滑动变阻器的限流式和分压式接法)［题1］电压表的内阻在20kΩ~50kΩ之间，现要测量其内阻，实验室提供下列可选用器材：待测电压表V（量程3V）电流表A1（量程200μA）电流表A2（量程5mA）电流表A3（量程0.6A）滑动变阻器R（最大阻值1kΩ）电源E（电动势4V），电键S；①所提供的电流表中，应选用（填字母代号）②为了尽量减小误差，要求多测几组数据，试画出符合要求的实验电路图。探究1：确定测量电路AVV′RVA理想电压表探究2：选择电流表和供电方式，完成实验电路图。ESAV？可以采用这个电路吗RESAVR［题2］现要测定某一电压表V的内阻。给定的器材有：待测电压表V（量程2V，内阻约4kΩ）；电流表mA（量程1.2mA，内阻约500Ω）；直流电源E（电动势约2.4V，内阻不计）；电阻3个，R1=4000Ω，R2=10000Ω，R3=15000Ω；电键S及导线若干。要求测量时两电表指针偏转均超过其量程的一半。（1）试从三个固定电阻中选用一个，与其他器材一起组成测量电路，并在虚线内画出测量的原理图。（要求电路中各器材用题材中给定的符号标出。）（2）电路接通后，若电压表读数为U，电流表读数为I，则电压表内阻RV=。UR1IR1-U[题3]用以下器材测量一待测电阻Rx的阻值900~1000Ω）电源E，具有一定内阻，电动势约为9.0V；电压表V1，量程为1.5V，内阻r1=750Ω；电压表V2，量程为5V，内阻r2=2500Ω；滑线变阻器R，最大阻值约为100Ω；电键S，导线若干。（1）测量中要求电压表的读数不小于其量程的1/3，试画出测电阻Rx的一种实验电路原理图（原理图中的元件要用题中相应的符号标注）（2）若电压表V1、V2的读数分别用U1、U2表示，则由已知量和测得量表示Rx的公式为Rx=.［题1］为了测量某一电压表的内阻，实验室提供下列可选用器材：待测电压表V（量程3V、内阻约4kΩ）电流表A1（量程200μA）电流表A2（量程1mA）电流表A3（量程0.6A）滑动变阻器R（最大阻值20Ω）电源E（电动势4V），电键S；①所提供的电流表中，应选用（填字母代号）②为了尽量减小误差，要求多测几组数据，试画出符合要求的实验电路图。A2ESAVRIURV题2、从下列器材中选出适当的实验器材，测量电压表V1的内阻r1，要求方法简捷，有尽可能高的精确度，并能测多组数据：待测电压表V1：量程25V，内阻r1待测，约250KΩ电压表V2：量程2V，内阻r2=20KΩ电流表A：量程3A，内阻r3=0.01Ω滑动变阻器R：总电阻值1KΩ稳压电源E：电动势30V，内阻很小电键S，导线若干（1）画出电路图，并在图上标出所用器材。（2）用测量数据来计算r1，其表达式为r1=ESRV2V12211rUUr［题3］从下表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的测量精度，并能测得多组数据。器材（代号）规格电流表（A1）电流表（A2）电压表（V）电阻（R1）滑动变阻器（R2）电池（E）导线若干，电键（S）量程10mA，内阻r1待测（约40Ω）量程500μA，内阻r2=750Ω量程10V，内阻r3=10kΩ阻值约100Ω，作保护电阻用总阻值约50Ω电动势1.5V，内阻很小画出电路图，标明所用器材的代号。ESA1A2R1R21221IRIR1、—型VV二、在已知电表内阻的情况下，电压表可间接测待测电表的电流，电流表可间接测待测电表的电压V2V12211RUUR2、—型AAA2A11221IRIR［题4］为了测量某一电压表的内阻，实验室提供下列可选用器材：待测电压表V1（量程3V、内阻约3kΩ）电流表A（量程0.6A、内阻约0.1Ω）电压表V2（量程6V、内阻约5kΩ）滑动变阻器R（最大阻值20Ω）电阻箱R1（阻值范围0~9999Ω）电阻箱R2（阻值范围0~99Ω）电源E（电动势10V），电键S；①利用所给器材设计一个测量电压表V1的实验电路，要求测量尽量准确。②写出待测电压表内阻计算公式。ES...
