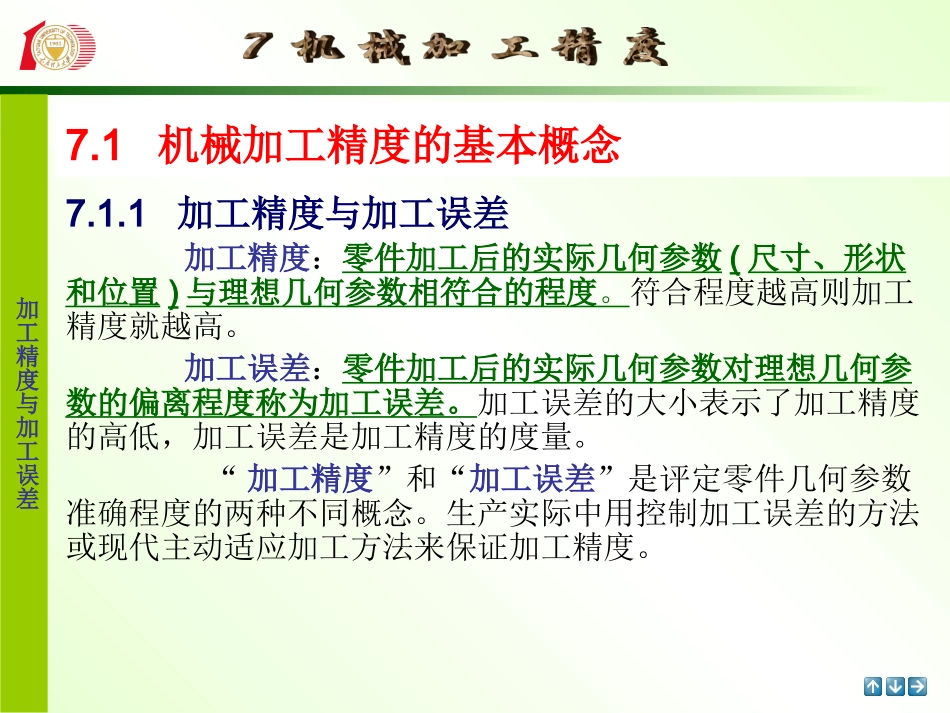

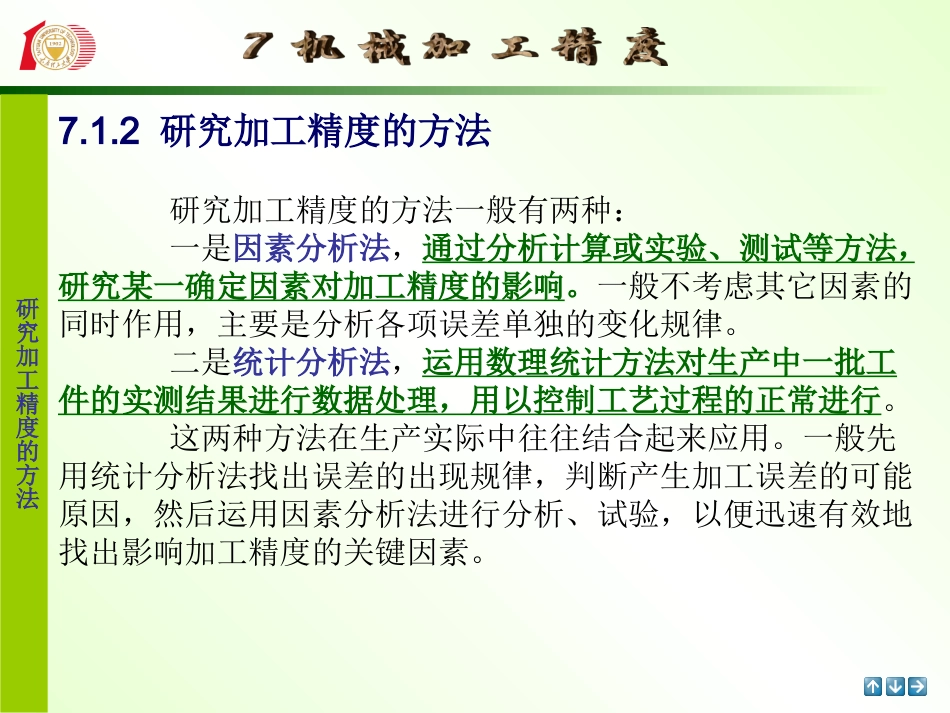

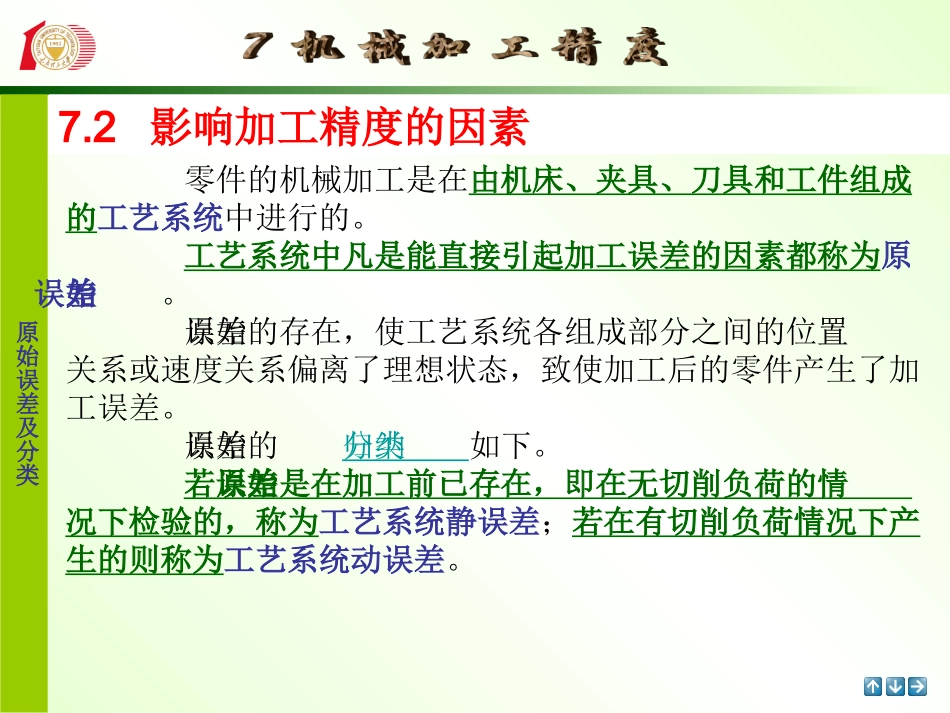

7.1机械加工精度的基本概念7.1.1加工精度与加工误差加工精度：零件加工后的实际几何参数(尺寸、形状和位置)与理想几何参数相符合的程度。符合程度越高则加工精度就越高。加工误差：零件加工后的实际几何参数对理想几何参数的偏离程度称为加工误差。加工误差的大小表示了加工精度的高低，加工误差是加工精度的度量。“加工精度”和“加工误差”是评定零件几何参数准确程度的两种不同概念。生产实际中用控制加工误差的方法或现代主动适应加工方法来保证加工精度。加工精度与加工误差7.1.2研究加工精度的方法研究加工精度的方法一般有两种：一是因素分析法，通过分析计算或实验、测试等方法，研究某一确定因素对加工精度的影响。一般不考虑其它因素的同时作用，主要是分析各项误差单独的变化规律。二是统计分析法，运用数理统计方法对生产中一批工件的实测结果进行数据处理，用以控制工艺过程的正常进行。这两种方法在生产实际中往往结合起来应用。一般先用统计分析法找出误差的出现规律，判断产生加工误差的可能原因，然后运用因素分析法进行分析、试验，以便迅速有效地找出影响加工精度的关键因素。研究加工精度的方法7.2影响加工精度的因素原始误差及分类零件的机械加工是在由机床、夹具、刀具和工件组成的工艺系统中进行的。工艺系统中凡是能直接引起加工误差的因素都称为原始误差。原始误差的存在，使工艺系统各组成部分之间的位置关系或速度关系偏离了理想状态，致使加工后的零件产生了加工误差。原始误差的分类归纳如下。若原始误差是在加工前已存在，即在无切削负荷的情况下检验的，称为工艺系统静误差；若在有切削负荷情况下产生的则称为工艺系统动误差。图7．1为活塞销孔精镗工序中的各种原始误差：由于定位基准不是设计基准而产生的定位误差;由于夹紧力过大而产生的夹紧误差属工件装夹误差；机床制造或使用中的磨损产生的导轨误差属于机床误差；调整刀具与工件之间位置而产生的对刀误差属调整误差；由于切削热、摩擦热等因素的影响而产生的机床热变形属于工艺系统热变形;还有加工过程中的刀具磨损;加工完毕测量工序尺寸时,由于测量方法和量具本身的误差而产生的测量误差。原始误差举例各种原始误差的大小和方向各有不相同，而加工误差则必须在工序尺寸方向上测量。所以原始误差的方向不同时对加工误差的影响也不同。图7．2（或观看动画）以车削为例说明原始误差与加工误差的关系。图中实线为刀尖正确位置，虚线为误差位置。原始误差的方向不同时对加工误差的影响也不同。把对加工误差影响最大的那个方向（即通过刀刃的加工表面的法线方向）称为误差敏感方向。RZR22（7．1）YR（7．2）误差的敏感方向7.2.1加工原理误差加工原理误差加工原理是指加工表面的形成原理。加工原理误差是由于采用了近似的切削运动或近似的切削刃形状所产生的加工误差。为了获得规定的加工表面，要求切削刃完全符合理论曲线的形状，刀具和工件之间必须作相对准确的切削运动。但往往为了简化机床或刀具的设计与制造，降低生产成本，提高生产率和方便使用而采用了近似的加工原理，在允许的范围内存在一定的原理误差。7.2.2机床误差主轴回转误差概念机床误差是指在无切削负荷下，来自机床本身制造误差、安装误差和磨损，主要包括主轴回转误差、导轨误差、传动链误差。7.2.2.1主轴回转误差（1）主轴回转误差的概念理论上机床主轴回转时，回转轴线的空间位置是固定不变的，即它的瞬时速度为零。而实际主轴系统中存在着各种影响因素，使主轴回转轴线的位置发生变化。将主轴实际回转轴线对理想回转轴线漂移在误差敏感方向上的最大变动量称为主轴回转误差。主轴回转误差分类及影响因素主轴回转误差可分为如图7．3所示的三种基本类型：纯径向跳动：实际回转轴线始终平行于理想回转轴线，在一个平面内作等幅的跳动。纯轴向窜动：实际回转轴线始终沿理想回转轴线作等幅的窜动。纯角度摆动：实际回转轴线与理想回转轴线始终成一倾角，在一个平面上作等幅摆动，且交点位置不变。影响主轴回转精度的主要因素一是主轴轴颈与支承座孔的圆度误差，波度和同轴度、止推面或轴肩与回转轴线的垂直度误差。...
