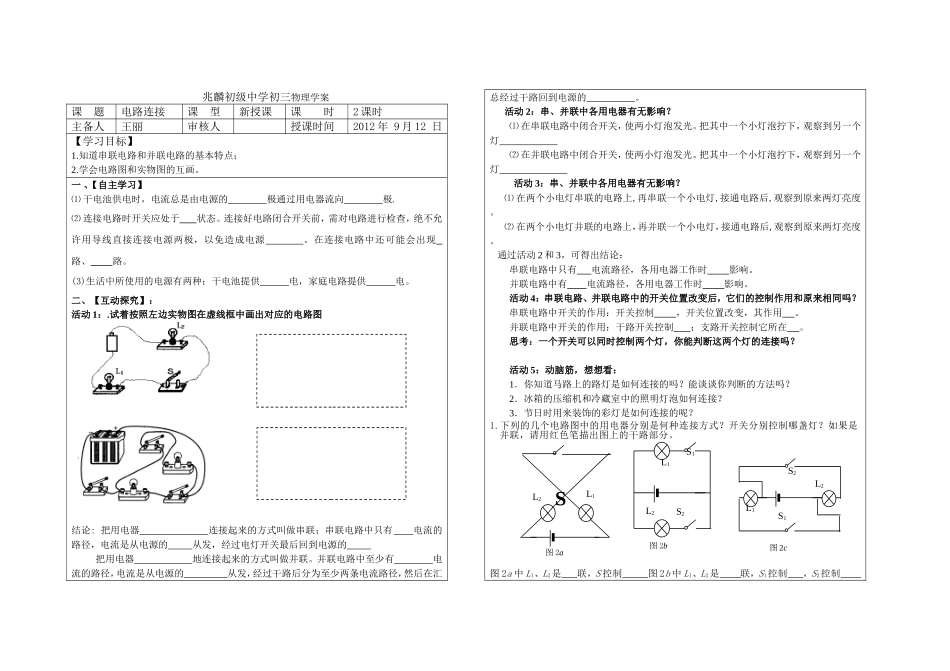

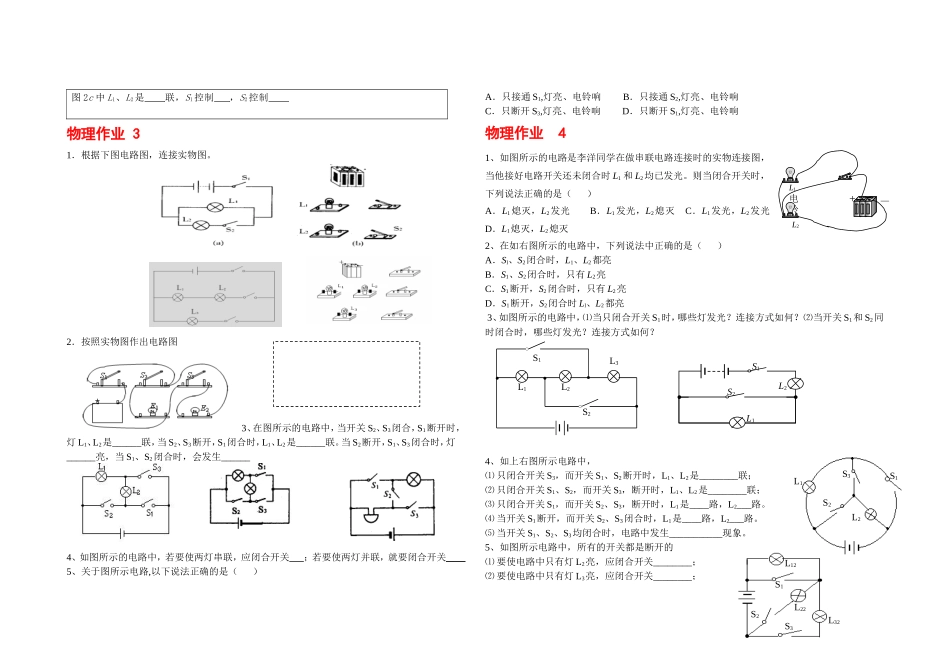

兆麟初级中学初三物理学案课题电路连接课型新授课课时2课时主备人王丽审核人授课时间2012年9月12日【学习目标】1.知道串联电路和并联电路的基本特点；2.学会电路图和实物图的互画。一、【自主学习】⑴干电池供电时，电流总是由电源的极通过用电器流向极.⑵连接电路时开关应处于状态。连接好电路闭合开关前，需对电路进行检查，绝不允许用导线直接连接电源两极，以免造成电源。在连接电路中还可能会出现路、路。(3)生活中所使用的电源有两种：干电池提供电，家庭电路提供电。二、【互动探究】：活动1：.试着按照左边实物图在虚线框中画出对应的电路图结论:把用电器连接起来的方式叫做串联；串联电路中只有电流的路径，电流是从电源的从发，经过电灯开关最后回到电源的把用电器地连接起来的方式叫做并联。并联电路中至少有电流的路径，电流是从电源的从发，经过干路后分为至少两条电流路径，然后在汇总经过干路回到电源的。活动2：串、并联中各用电器有无影响？⑴在串联电路中闭合开关，使两小灯泡发光。把其中一个小灯泡拧下，观察到另一个灯⑵在并联电路中闭合开关，使两小灯泡发光。把其中一个小灯泡拧下，观察到另一个灯活动3：串、并联中各用电器有无影响？⑴在两个小电灯串联的电路上,再串联一个小电灯,接通电路后,观察到原来两灯亮度。⑵在两个小电灯并联的电路上，再并联一个小电灯，接通电路后,观察到原来两灯亮度。通过活动2和3，可得出结论：串联电路中只有电流路径，各用电器工作时影响。并联电路中有电流路径，各用电器工作时影响。活动4：串联电路、并联电路中的开关位置改变后，它们的控制作用和原来相同吗？串联电路中开关的作用：开关控制，开关位置改变，其作用。并联电路中开关的作用：干路开关控制；支路开关控制它所在。思考：一个开关可以同时控制两个灯，你能判断这两个灯的连接吗？活动5：动脑筋，想想看：1．你知道马路上的路灯是如何连接的吗？能谈谈你判断的方法吗？2．冰箱的压缩机和冷藏室中的照明灯泡如何连接？3．节日时用来装饰的彩灯是如何连接的呢？1.下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用红色笔描出图上的干路部分。图2a中L1、L2是联，S控制图2b中L1、L2是联，S1控制，S2控制图2bL1L2S1S2图2cL1L2S1S2图2aSL2L1L1电铃L2+—L1S1L2S2图2c中L1、L2是联，S1控制，S2控制物理作业31．根据下图电路图，连接实物图。2．按照实物图作出电路图3、在图所示的电路中，当开关S2、S3闭合，S1断开时，灯L1、L2是______联，当S2、S3断开，S1闭合时，L1、L2是______联。当S2断开，S1、S3闭合时，灯______亮，当S1、S2闭合时，会发生______4、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关____5、关于图所示电路,以下说法正确的是（）A．只接通S1,灯亮、电铃响B．只接通S2,灯亮、电铃响C．只断开S3,灯亮、电铃响D．只断开S1,灯亮、电铃响物理作业41、如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时L1和L2均已发光。则当闭合开关时，下列说法正确的是（）A．L1熄灭，L2发光B．L1发光，L2熄灭C．L1发光，L2发光D．L1熄灭，L2熄灭2、在如右图所示的电路中，下列说法中正确的是（）A．Sl、S2闭合时，L1、L2都亮B．S1、S2闭合时，只有L2亮C．S1断开，S2闭合时，只有L2亮D．S1断开，S2闭合时Ll、L2都亮3、如图所示的电路中，⑴当只闭合开关S1时，哪些灯发光？连接方式如何？⑵当开关S1和S2同时闭合时，哪些灯发光？连接方式如何？4、如上右图所示电路中，⑴只闭合开关S3，而开关S1、S2断开时，L1、L2是________联；⑵只闭合开关S1、S2，而开关S3，断开时，L1、L2是________联；⑶只闭合开关S1，而开关S2、S3，断开时，L1是____路，L2___路。⑷当开关S1断开，而开关S2、S3闭合时，L1是____路，L2___路。⑸当开关S1、S2、S3均闭合时，电路中发生___________现象。5、如图所示电路中，所有的开关都是断开的⑴要使电路中只有灯L2亮，应闭合开关________；⑵要使电路中只有灯L3亮，应闭合开关________；S1L2L1L3S2S2L1S3S1L2S2S1S2S3L22L32L12⑶要使L1和L2串联，应闭合开关________；⑷要使L1和L3串联，应闭合开关________；⑸要使L2和L3并联，应闭合开关________。
