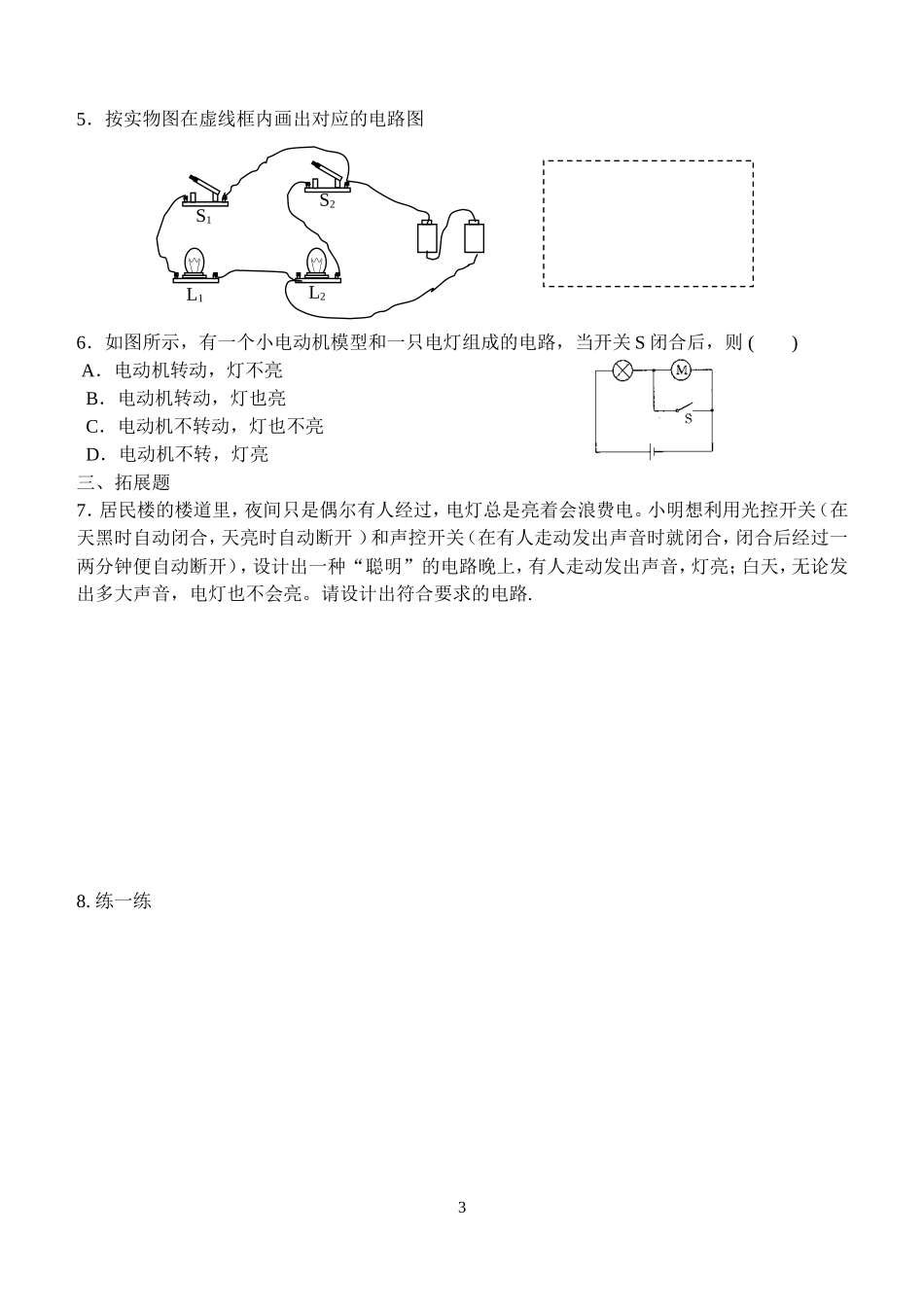

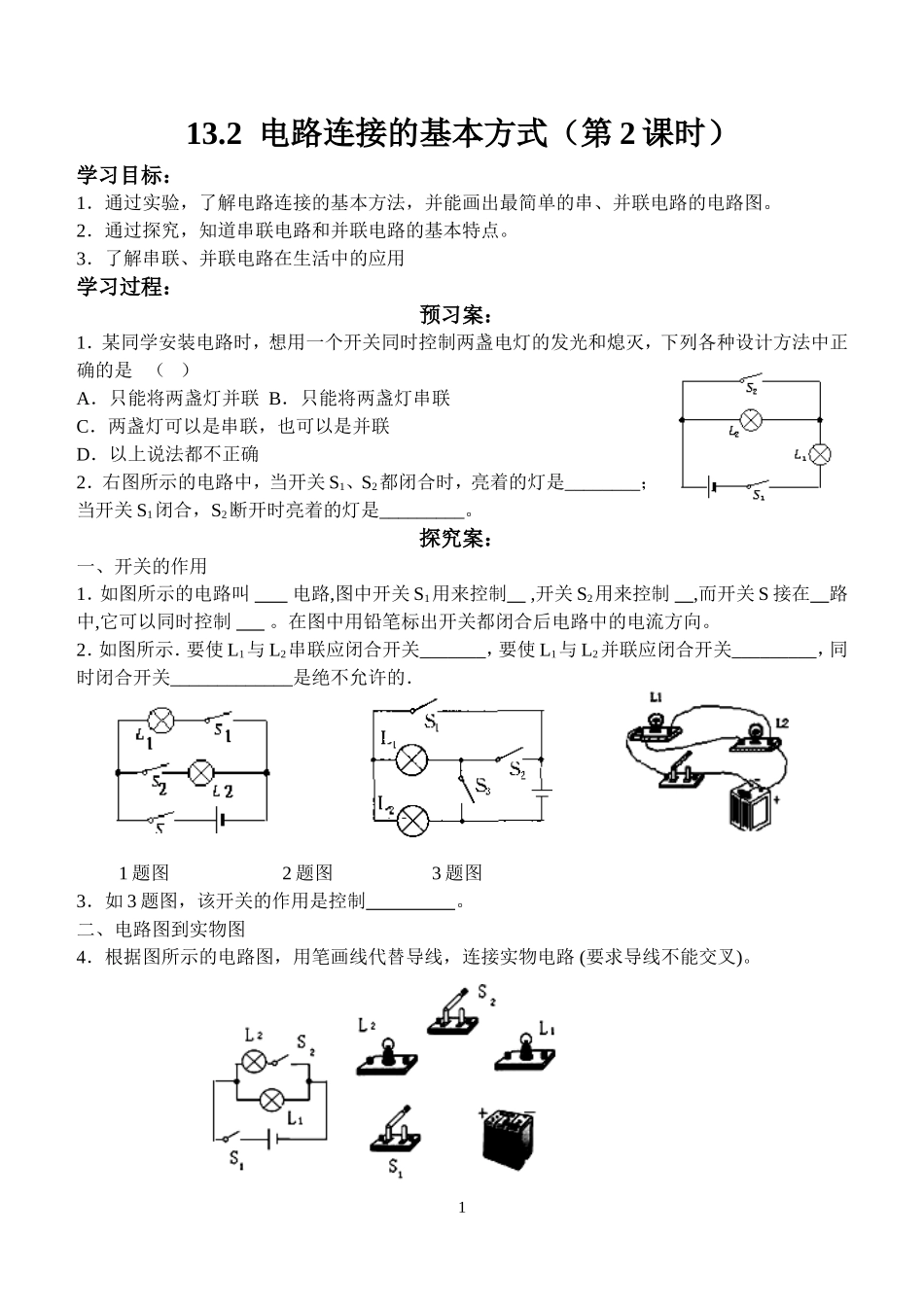

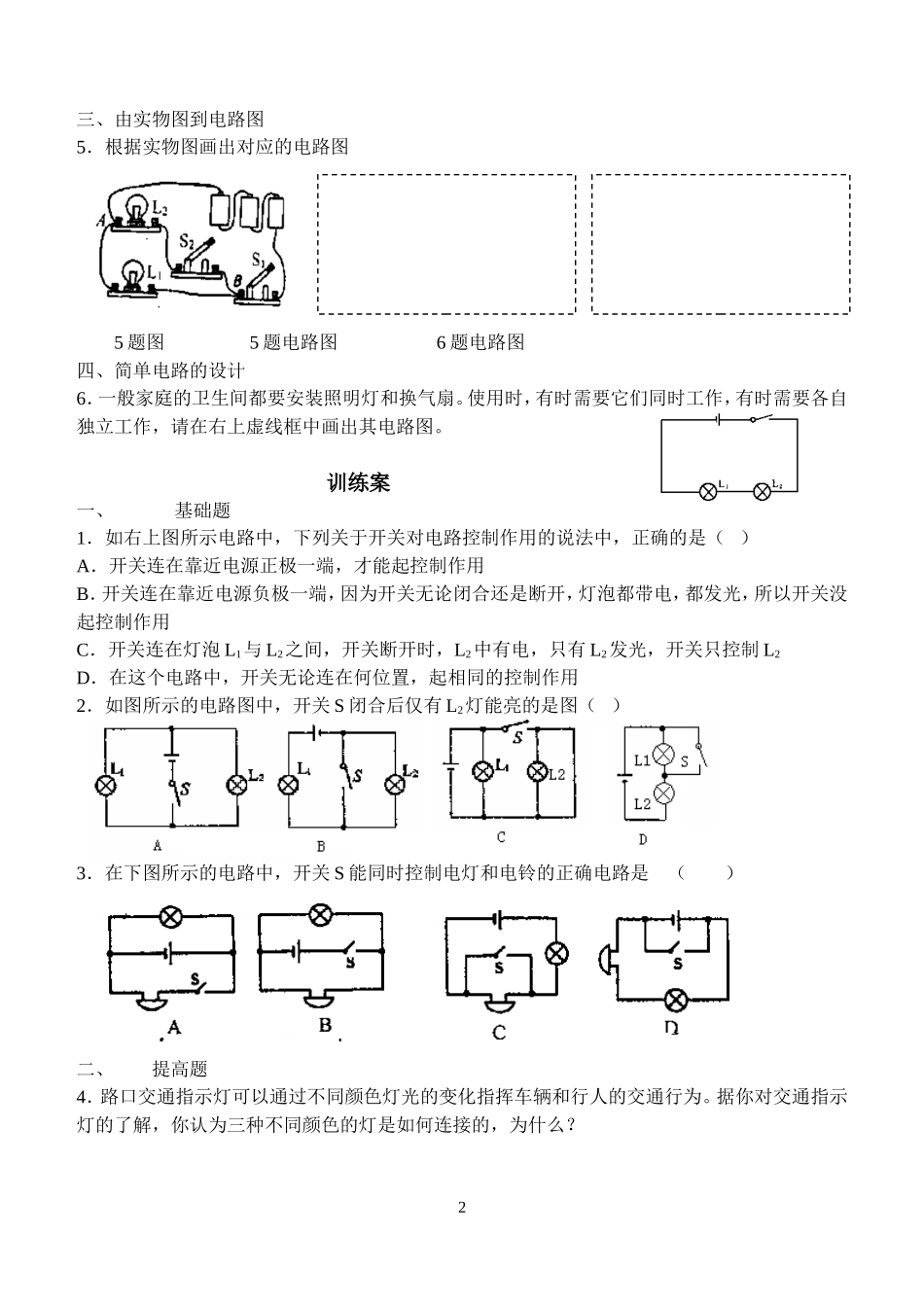

13.2电路连接的基本方式（第2课时）学习目标：1．通过实验，了解电路连接的基本方法，并能画出最简单的串、并联电路的电路图。2．通过探究，知道串联电路和并联电路的基本特点。3．了解串联、并联电路在生活中的应用学习过程：预习案：1．某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A．只能将两盏灯并联B．只能将两盏灯串联C．两盏灯可以是串联，也可以是并联D．以上说法都不正确2．右图所示的电路中，当开关S1、S2都闭合时，亮着的灯是________；当开关S1闭合，S2断开时亮着的灯是_________。探究案：一、开关的作用1．如图所示的电路叫电路,图中开关S1用来控制,开关S2用来控制,而开关S接在路中,它可以同时控制。在图中用铅笔标出开关都闭合后电路中的电流方向。2．如图所示．要使L1与L2串联应闭合开关_______，要使L1与L2并联应闭合开关_________，同时闭合开关_____________是绝不允许的．1题图2题图3题图3．如3题图，该开关的作用是控制。二、电路图到实物图4．根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)。1三、由实物图到电路图5．根据实物图画出对应的电路图5题图5题电路图6题电路图四、简单电路的设计6．一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要它们同时工作，有时需要各自独立工作，请在右上虚线框中画出其电路图。训练案一、基础题1．如右上图所示电路中，下列关于开关对电路控制作用的说法中，正确的是（）A．开关连在靠近电源正极一端，才能起控制作用B．开关连在靠近电源负极一端，因为开关无论闭合还是断开，灯泡都带电，都发光，所以开关没起控制作用C．开关连在灯泡L1与L2之间，开关断开时，L2中有电，只有L2发光，开关只控制L2D．在这个电路中，开关无论连在何位置，起相同的控制作用2．如图所示的电路图中，开关S闭合后仅有L2灯能亮的是图（）3．在下图所示的电路中，开关S能同时控制电灯和电铃的正确电路是（）二、提高题4．路口交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解，你认为三种不同颜色的灯是如何连接的，为什么？25．按实物图在虚线框内画出对应的电路图6．如图所示，有一个小电动机模型和一只电灯组成的电路，当开关S闭合后，则()A．电动机转动，灯不亮B．电动机转动，灯也亮C．电动机不转动，灯也不亮D．电动机不转，灯亮三、拓展题7．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。小明想利用光控开关（在天黑时自动闭合，天亮时自动断开）和声控开关（在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开），设计出一种“聪明”的电路晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电灯也不会亮。请设计出符合要求的电路.8.练一练3L1L2S2S1
