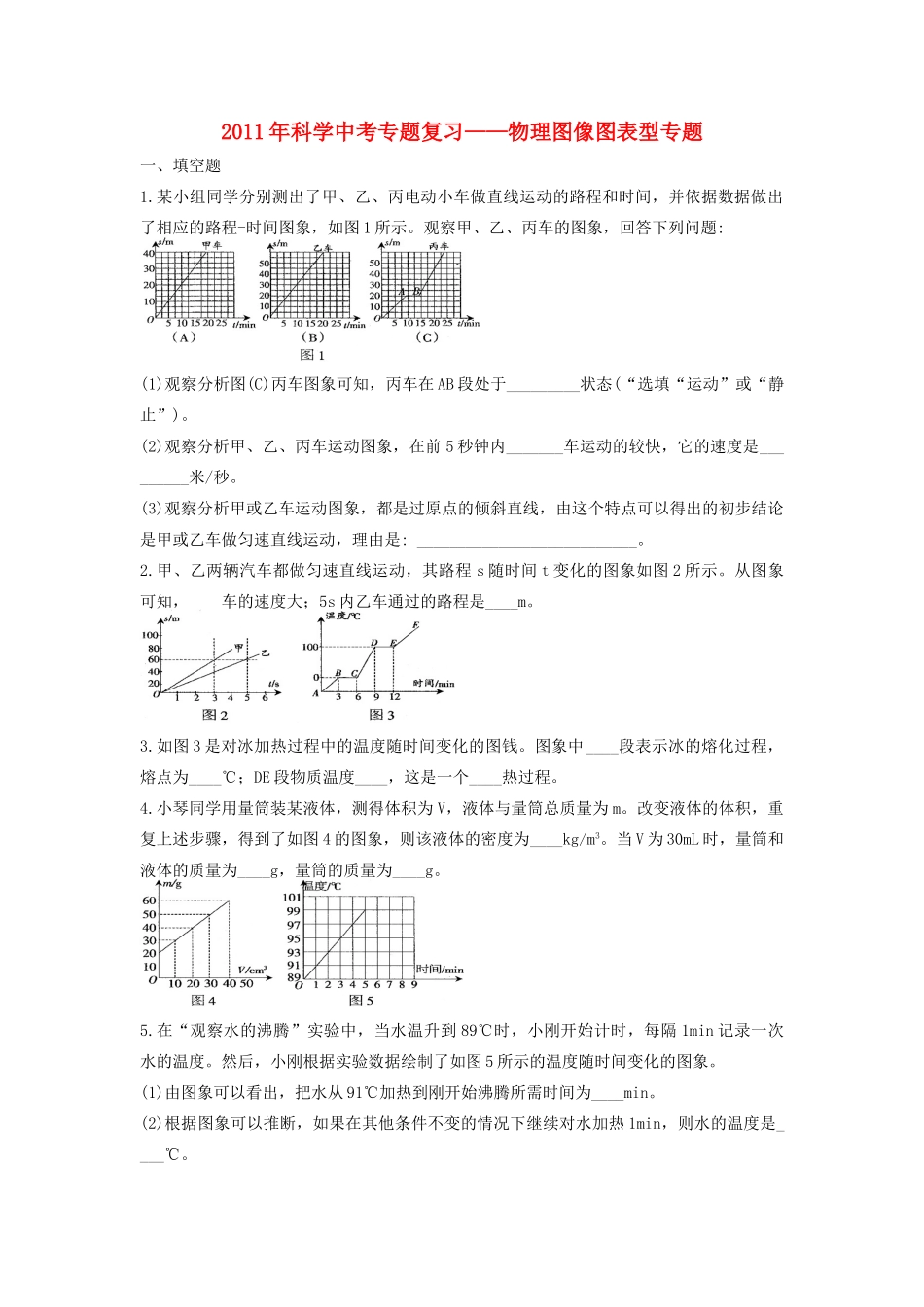

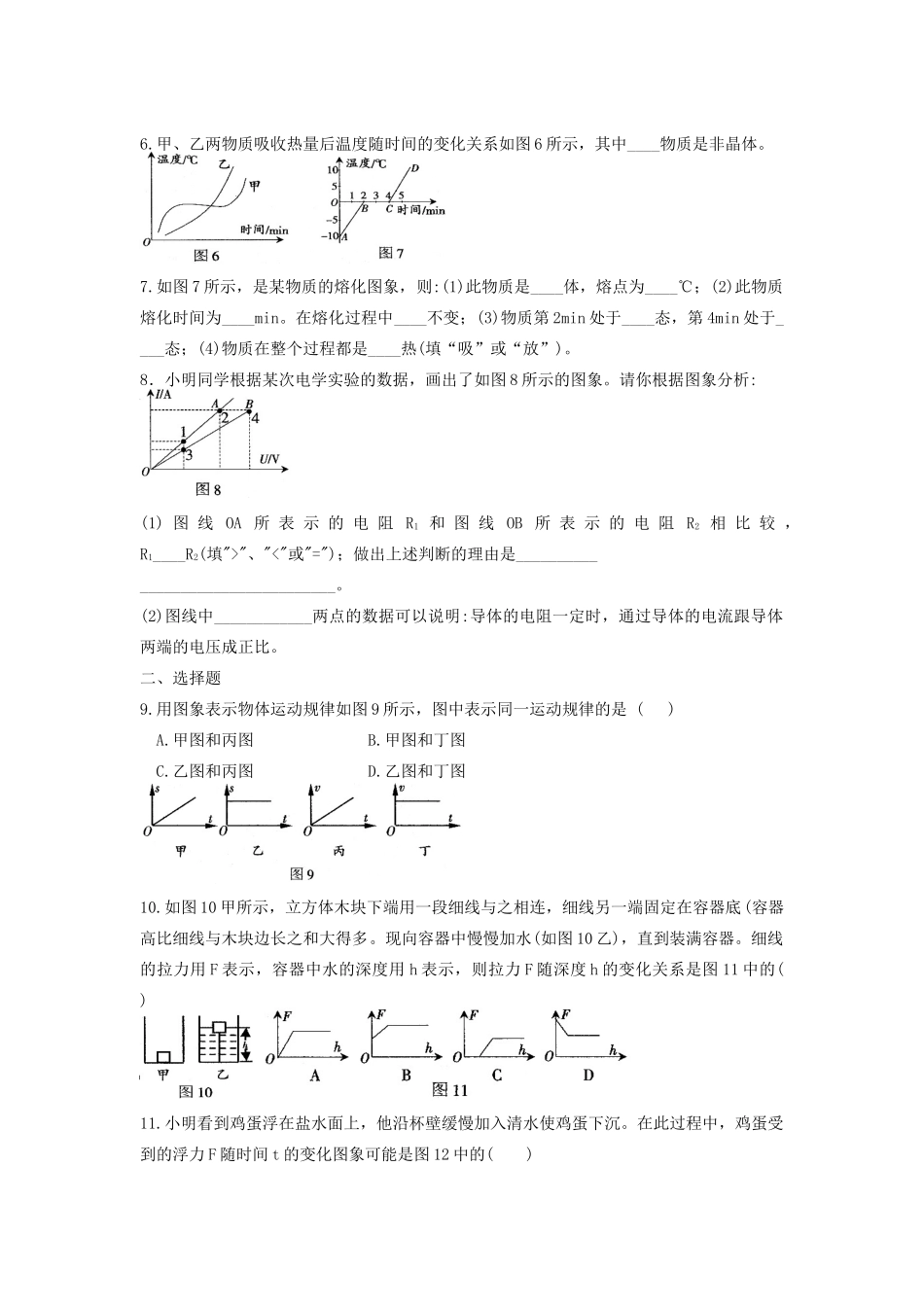

2011年科学中考专题复习——物理图像图表型专题一、填空题1.某小组同学分别测出了甲、乙、丙电动小车做直线运动的路程和时间，并依据数据做出了相应的路程-时间图象，如图1所示。观察甲、乙、丙车的图象，回答下列问题:(1)观察分析图(C)丙车图象可知，丙车在AB段处于_________状态(“选填“运动”或“静止”)。(2)观察分析甲、乙、丙车运动图象，在前5秒钟内_______车运动的较快，它的速度是_________米/秒。(3)观察分析甲或乙车运动图象，都是过原点的倾斜直线，由这个特点可以得出的初步结论是甲或乙车做匀速直线运动，理由是:___________________________。2.甲、乙两辆汽车都做匀速直线运动，其路程s随时间t变化的图象如图2所示。从图象可知，____车的速度大；5s内乙车通过的路程是____m。3.如图3是对冰加热过程中的温度随时间变化的图钱。图象中____段表示冰的熔化过程，熔点为____℃；DE段物质温度____，这是一个____热过程。4.小琴同学用量筒装某液体，测得体积为V，液体与量筒总质量为m。改变液体的体积，重复上述步骤，得到了如图4的图象，则该液体的密度为____kg/m3。当V为30mL时，量筒和液体的质量为____g，量筒的质量为____g。5.在“观察水的沸腾”实验中，当水温升到89℃时，小刚开始计时，每隔1min记录一次水的温度。然后，小刚根据实验数据绘制了如图5所示的温度随时间变化的图象。(1)由图象可以看出，把水从91℃加热到刚开始沸腾所需时间为____min。(2)根据图象可以推断，如果在其他条件不变的情况下继续对水加热1min，则水的温度是____℃。6.甲、乙两物质吸收热量后温度随时间的变化关系如图6所示，其中____物质是非晶体。7.如图7所示，是某物质的熔化图象，则:(1)此物质是____体，熔点为____℃；(2)此物质熔化时间为____min。在熔化过程中____不变；(3)物质第2min处于____态，第4min处于____态；(4)物质在整个过程都是____热(填“吸”或“放”)。8．小明同学根据某次电学实验的数据，画出了如图8所示的图象。请你根据图象分析:(1)图线OA所表示的电阻R1和图线OB所表示的电阻R2相比较，R1____R2(填">"、"<"或"=")；做出上述判断的理由是__________________________________。(2)图线中____________两点的数据可以说明:导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。二、选择题9.用图象表示物体运动规律如图9所示，图中表示同一运动规律的是()A.甲图和丙图B.甲图和丁图C.乙图和丙图D.乙图和丁图10.如图10甲所示，立方体木块下端用一段细线与之相连，细线另一端固定在容器底(容器高比细线与木块边长之和大得多。现向容器中慢慢加水(如图10乙)，直到装满容器。细线的拉力用F表示，容器中水的深度用h表示，则拉力F随深度h的变化关系是图11中的()11.小明看到鸡蛋浮在盐水面上，他沿杯壁缓慢加入清水使鸡蛋下沉。在此过程中，鸡蛋受到的浮力F随时间t的变化图象可能是图12中的()12.科学研究中常常发现某一问题的两个相关的量x，y之间存在一定的关系，且可用图线表示。下列相关的量之间不符合如图13所示关系的是（）A.同一物体的质量与体积的关系B.物体吸热时，物体的温度与时间的关系C.同一导体中通过的电流与该导体两端的电压关系D.物体浸入水中时，物体受到水的浮力与排开水的体积大小的关系13.质量相等、初温相同的甲、乙两种不同液体，分别用两个完全相同的电热器加热，加热过程中，温度随时间变化的图线如图14所示，根据图线可知（）A.甲的比热容比乙大B.乙的比热容比甲大C.甲、乙的比热容一样大D.吸收相同的热量，乙的温度升高快14.室内温度为20℃，此时用浸有少量酒精的棉花在温度计的玻璃泡上，随着酒精的迅速蒸发，图15中哪幅图正确反映了温度计示数随时间变化的关系（）15.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图16所示的图象，根据图象，下列说法错误的是()A.通过导体a的电流与其两端的电压成正比B.导体a的电阻大于导体b的电阻C.当在导体b的两端加上1V的电压时，通过导体b的电流为O.1AD.将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为O.2A16在如图17所示的电路中，R0为定值电阻，ab...
