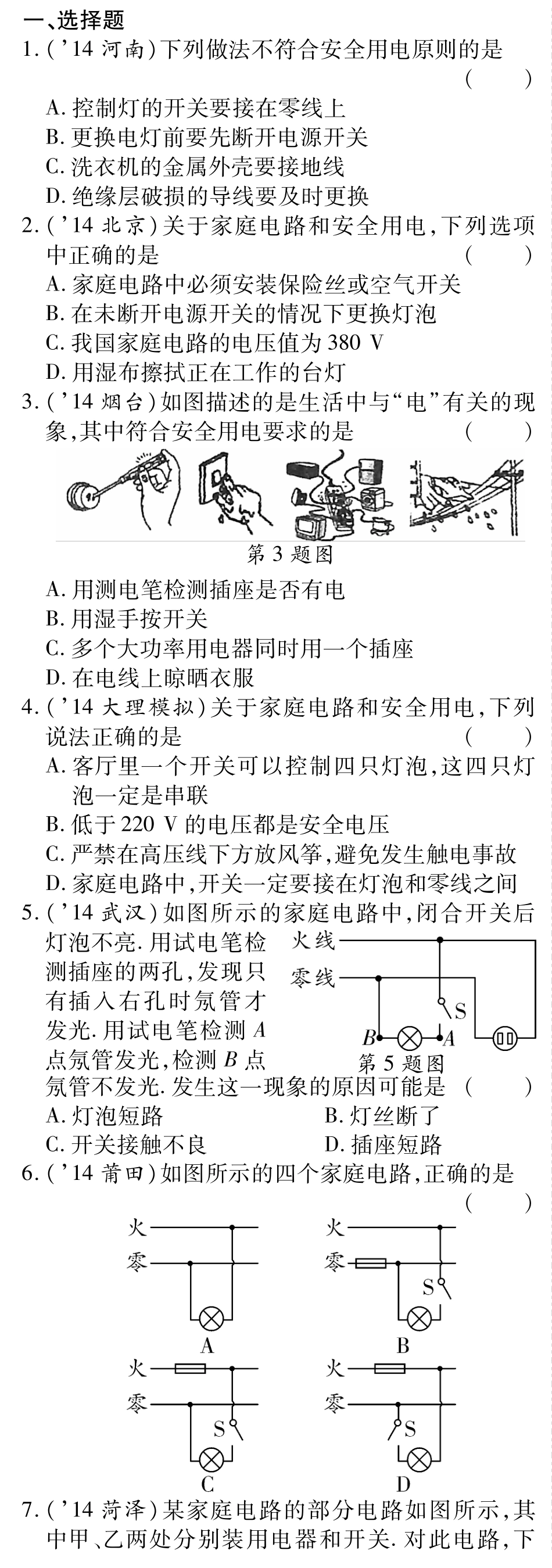

５９第十七章生活用电一、选择题１．（’１４河南）下列做法不符合安全用电原则的是（）Ａ．控制灯的开关要接在零线上Ｂ．更换电灯前要先断开电源开关Ｃ．洗衣机的金属外壳要接地线Ｄ．绝缘层破损的导线要及时更换２．（’１４北京）关于家庭电路和安全用电，下列选项中正确的是（）Ａ．家庭电路中必须安装保险丝或空气开关Ｂ．在未断开电源开关的情况下更换灯泡Ｃ．我国家庭电路的电压值为３８０ＶＤ．用湿布擦拭正在工作的台灯３．（’１４烟台）如图描述的是生活中与“电”有关的现象，其中符合安全用电要求的是（）第３题图Ａ．用测电笔检测插座是否有电Ｂ．用湿手按开关Ｃ．多个大功率用电器同时用一个插座Ｄ．在电线上晾晒衣服４．（’１４大理模拟）关于家庭电路和安全用电，下列说法正确的是（）Ａ．客厅里一个开关可以控制四只灯泡，这四只灯泡一定是串联Ｂ．低于２２０Ｖ的电压都是安全电压Ｃ．严禁在高压线下方放风筝，避免发生触电事故Ｄ．家庭电路中，开关一定要接在灯泡和零线之间５．（’１４武汉）如图所示的家庭电路中，闭合开关后第５题图灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测Ａ点氖管发光，检测Ｂ点氖管不发光．发生这一现象的原因可能是（）Ａ．灯泡短路Ｂ．灯丝断了Ｃ．开关接触不良Ｄ．插座短路６．（’１４莆田）如图所示的四个家庭电路，正确的是（）７．（’１４菏泽）某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）第７题图Ａ．火线上的保险丝应该改装到零线上Ｂ．甲处应装用电器，乙处应装开关Ｃ．当用电器功率增大时，通过保险丝的电流就增大Ｄ．当保险丝熔断后，可以用铜丝代替二、填空题第８题图８．（’１４衡阳）在家庭电路中，用试电笔辨别的家庭电路中的火线与零线，在如图所示的情况中，使用方法正确的是（选填“甲”或“乙”）．如果被测导线是线，试电笔的氖管会发光．９．（’１４江西）家庭电路中常用带有开关的移动插座，插座上的开关与插座是联，插座与插座之间是联．１０．（’１４益阳）家庭电路中空气开关的作用是．当电路中时会引起空气开关跳闸．１１．（’１４红塔区模拟）家庭电路的火线与零线之间的电压为Ｖ．考虑到用电安全，家庭电路中一般还接有线．１２．（’１４达州）在家庭电路中，客厅插座与卧室电灯是联的，在安装带有金属外壳的家用电器时，为了安全用电，家用电器的金属外壳应．１３．（’１４铁岭）如图所示，小明无意间接触到了电动机的金属外壳，发生了触电事故，原因是金属外壳带电并且电动机的金属外壳．在发生触电事故的现场，千万不要用手去拉触电的人，而是要立即．第１３题图第１４题图１４．（’１４襄阳）如图所示，在三孔插座的Ａ、Ｂ、Ｃ三孔中，连接火线的是孔，通过三脚插头和家用电器的金属外壳相连的是孔．三、作图题１５．（’１４佛山）请用笔画线表示导线，将图中的电灯、开关和插座接入家庭电路中．第１５题图５９第十七章生活用电一、选择题１．（’１４河南）下列做法不符合安全用电原则的是（）Ａ．控制灯的开关要接在零线上Ｂ．更换电灯前要先断开电源开关Ｃ．洗衣机的金属外壳要接地线Ｄ．绝缘层破损的导线要及时更换２．（’１４北京）关于家庭电路和安全用电，下列选项中正确的是（）Ａ．家庭电路中必须安装保险丝或空气开关Ｂ．在未断开电源开关的情况下更换灯泡Ｃ．我国家庭电路的电压值为３８０ＶＤ．用湿布擦拭正在工作的台灯３．（’１４烟台）如图描述的是生活中与“电”有关的现象，其中符合安全用电要求的是（）第３题图Ａ．用测电笔检测插座是否有电Ｂ．用湿手按开关Ｃ．多个大功率用电器同时用一个插座Ｄ．在电线上晾晒衣服４．（’１４大理模拟）关于家庭电路和安全用电，下列说法正确的是（）Ａ．客厅里一个开关可以控制四只灯泡，这四只灯泡一定是串联Ｂ．低于２２０Ｖ的电压都是安全电压Ｃ．严禁在高压线下方放风筝，避免发生触电事故...
