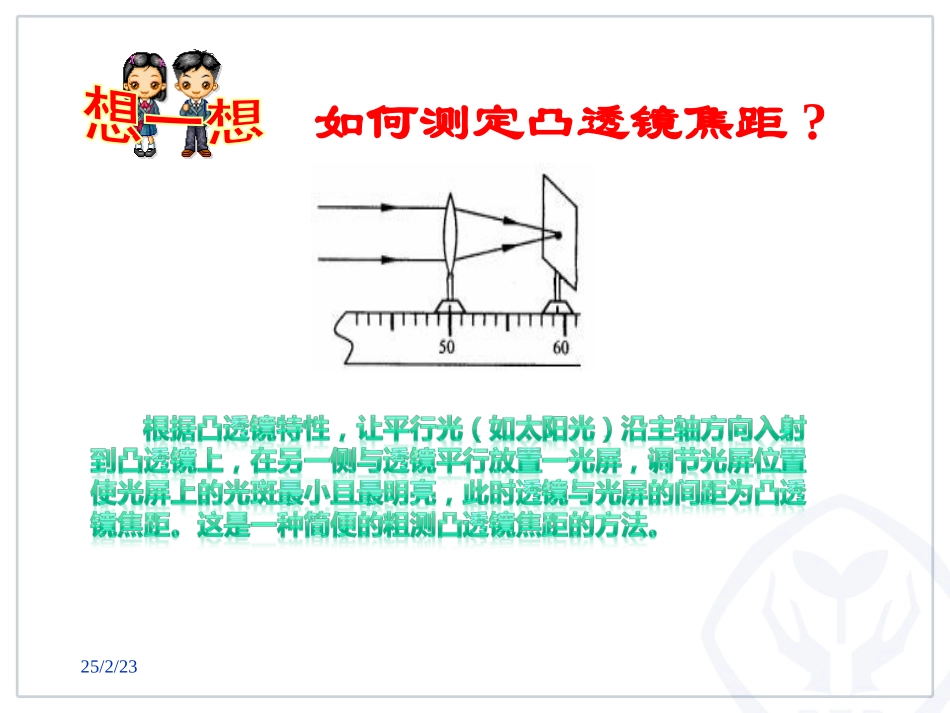

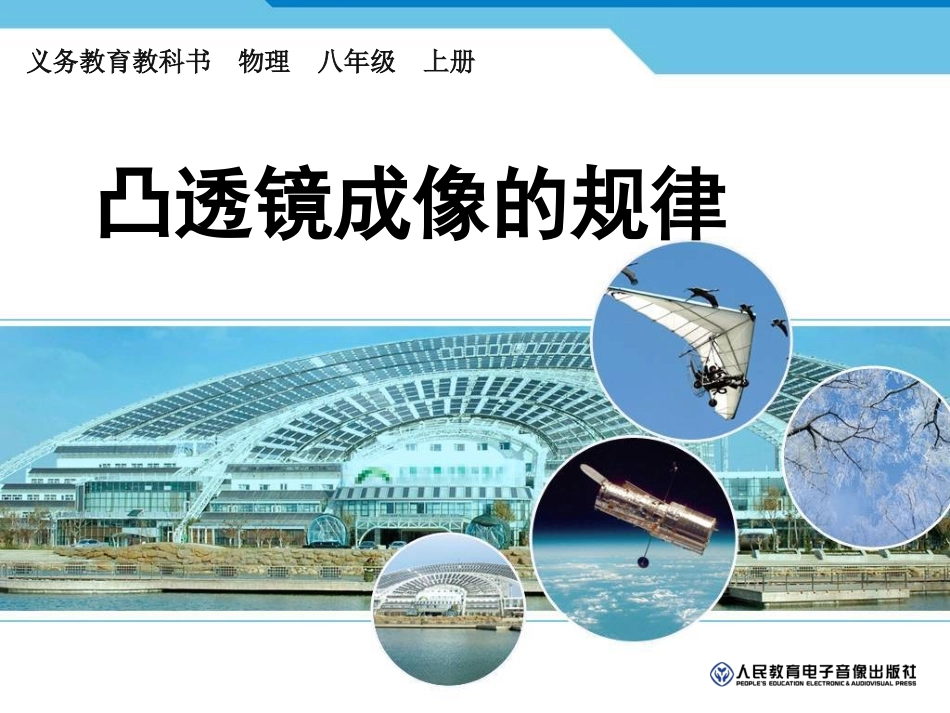

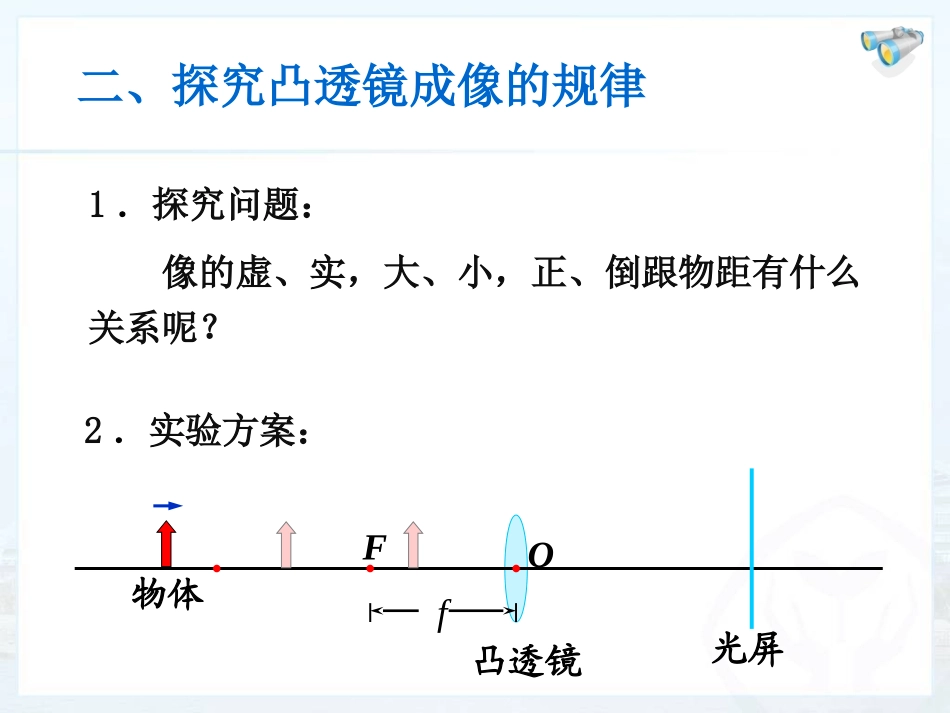

凸透镜成像的规律义务教育教科书物理八年级上册1.探究问题:二、探究凸透镜成像的规律fFO凸透镜2.实验方案:光屏物体像的虚、实,大、小,正、倒跟物距有什么关系呢?25/2/23如何测定凸透镜焦距?(1)实验器材:烛焰、透镜、光屏三者的中心处于同一水平高度。(2)两个物理名词及实验前的调节:凸透镜、蜡烛、光屏、火柴、光具座物距(u)像距(v)(1)实验步骤①组装实验装置,将烛焰中心、凸透镜中心和光屏中心调整到同一高度。②将凸透镜固定在光具座中间某刻度处,把蜡烛放在较远处,使物距u>2f,调整光屏到凸透镜的距离,使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。③把蜡烛向凸透镜移近,改变物距u,仍使u>2f,仿照步骤②再做2次实验,分别观察实像的大小和正倒。记录物距u和像距v。3.进行实验与收集证据④把蜡烛向凸透镜移近,改变物距u,使f<u<2f,调整光屏到凸透镜的距离,使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。⑤把蜡烛向凸透镜移近,改变物距u,使f<u<2f,仿照步骤④再做2次试验,分别观察实像的大小和正倒。记录物距u和像距v。⑥把蜡烛向凸透镜移近,改变物距u,使u<f,在光屏上不能得到蜡烛的像,此时成虚像,应从光屏这侧向透镜里观察蜡烛的像,观察虚像的大小和正倒。(1)实验步骤3.进行实验与收集证据25/2/23凸透镜焦距f=cm物距与焦距的关系物距u/cm像的性质像距v/cm虚实大小正倒……(2)探究实验记录表分析表中的记录,找出凸透镜成像的规律u>f时成实像,u<f时成虚像。(一倍焦距点分虚实)(1)像的虚实:凸透镜在什么条件下成实像?在什么条件下成虚像?5.分析与论证(2)像的大小:凸透镜在什么条件下成缩小的实像?在什么条件下成放大的实像?有没有缩小的虚像?u>v时,得到缩小实像;u<v时,得到放大实像。5.分析与论证(3)像的正倒:凸透镜在什么条件下成正立的像?在什么条件下成倒立的像?u>f时成实像,是倒立的;u<f时成虚像,是正立的。5.分析与论证物距连续变化时像的大小及像距的变化。动画演示当物距“很远”时,相距近似等于焦距。重要应用:远物成像粗测焦距。“傻瓜相机”成像原理。5.分析与论证设计课题预备实验105论证口诀练习拓展挑战返回结束应用镜头(凸透镜)(像)照相机能成倒立的、缩小的实像。镜头(凸透镜)投影片(物)像屏幕投影片上的图案通过凸透镜形成一个放大的、倒立的实像.放大镜就是凸透镜,能成放大的、正立的虚像。投影仪四、课堂小结1.凸透镜成像的规律是什么?2.你得到这个规律用的是什么方法?物距像的性质像距虚实大小正倒u>2f实像缩小倒立2f>v>fu=2f实像等大倒立v=2f2f>u>f实像放大倒立v>2fu=f不成像u<f虚像放大正立与物同侧五、反馈练习:1.在做“凸透镜成像规律”的实验时,某同学在光具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论怎样移动光屏,都无法在光屏上观察到烛焰的像。请你分析发生这一现象可能原因。ADBCF2fF光屏五、反馈练习:2.(1)如图所示,把点燃的蜡烛放在___处,光屏上出现缩小的像,把点燃的蜡烛放在_____处,光屏上出现放大的像;放在_____处时,光屏上不会成像。(2)在物距不断减小的过程中,像距不断_____,像的大小不断______;当物距小于_____时,无论怎样移动光屏,都不能在光屏上得到烛焰的像。ADBCF2fF光屏25/2/23交流合作实验思考1、当成实像时,如用手挡住透镜的上半部,猜一猜,光屏上的像可能有什么变化?25/2/23FFf25/2/23例:一个物体到凸透镜的距离是30cm时,在光屏上得到一个放大的实像,若把物体沿凸透镜的主光轴移到距凸透镜65cm处,则成像的情况是()解析:凸透镜所成像的性质与物距有关,由第一次成倒立放大的实像可知:f2f。所以成倒立缩小的实像。
