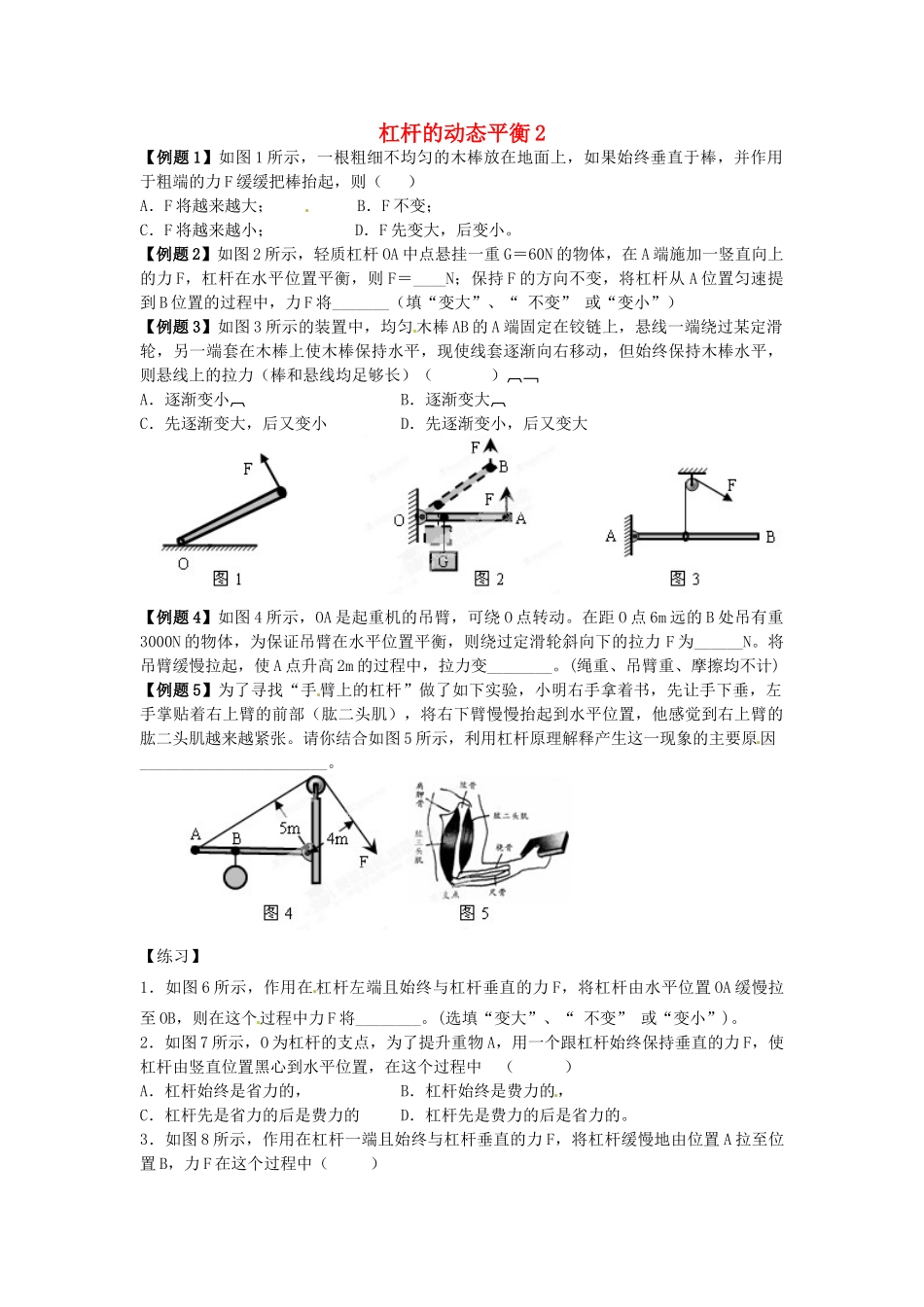

杠杆的动态平衡2【例题1】如图1所示，一根粗细不均匀的木棒放在地面上，如果始终垂直于棒，并作用于粗端的力F缓缓把棒抬起，则（）A．F将越来越大；B．F不变；C．F将越来越小；D．F先变大，后变小。【例题2】如图2所示，轻质杠杆OA中点悬挂一重G＝60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F＝____N；保持F的方向不变，将杠杆从A位置匀速提到B位置的过程中，力F将_______（填“变大”、“不变”或“变小”）【例题3】如图3所示的装置中，均匀木棒AB的A端固定在铰链上，悬线一端绕过某定滑轮，另一端套在木棒上使木棒保持水平，现使线套逐渐向右移动，但始终保持木棒水平，则悬线上的拉力（棒和悬线均足够长）（）A．逐渐变小B．逐渐变大C．先逐渐变大，后又变小D．先逐渐变小，后又变大【例题4】如图4所示，OA是起重机的吊臂，可绕O点转动。在距O点6m远的B处吊有重3000N的物体，为保证吊臂在水平位置平衡，则绕过定滑轮斜向下的拉力F为______N。将吊臂缓慢拉起，使A点升高2m的过程中，拉力变________。(绳重、吊臂重、摩擦均不计)【例题5】为了寻找“手臂上的杠杆”做了如下实验，小明右手拿着书，先让手下垂，左手掌贴着右上臂的前部（肱二头肌），将右下臂慢慢抬起到水平位置，他感觉到右上臂的肱二头肌越来越紧张。请你结合如图5所示，利用杠杆原理解释产生这一现象的主要原因_______________________。【练习】1．如图6所示，作用在杠杆左端且始终与杠杆垂直的力F，将杠杆由水平位置OA缓慢拉至OB，则在这个过程中力F将________。(选填“变大”、“不变”或“变小”)。2．如图7所示，O为杠杆的支点，为了提升重物A，用一个跟杠杆始终保持垂直的力F，使杠杆由竖直位置黑心到水平位置，在这个过程中（）A．杠杆始终是省力的，B．杠杆始终是费力的，C．杠杆先是省力的后是费力的D．杠杆先是费力的后是省力的。3．如图8所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，力F在这个过程中（）A．变大B．变小C．不变D．先变大后变小4．一根轻质杠杆可绕O点转动，在杠杆的中点挂一重物G，在杆的另一端施加一个方向始终保持水平的力F，如图9所示，力F使杆从所示位置慢慢抬起到水平位置的过程中，力F和它的力臂LF、重力G和它的力臂LG的变化情况是（）A．F增大，LF减小B．F减小，LF增大C．G不变，LG变小D．G不变，LG增大5．如图10所示，慢慢地把一根电线杆竖起，如力的方向总是与电线杆垂直，那么在电线杆竖立的过程中，力的大小将；如力的方向总是竖直向上，那么在电线杆竖立的过程中，力的大小将。（填“变大”、“变小”、“不变”）6．用图11所示的杠杆提升重物，设作用在A端的力F始终竖直向下，在将重物慢慢提升到一定高度的过程中，F的大小将（）A．保持不变B．逐渐变小C．逐渐变大D．先变大，后变小7．如图12所示，当弹簧秤在A点竖直向上拉，且弹簧秤的示数为2N顿时，杠杆平衡，如果仍在A点将弹簧秤改为沿斜向上拉，要使杠杆平衡，弹簧秤的示数将（）A．大于2NB．等于2NC．小于2ND．无法判定8．如图13所示，是某护城河上的一座吊桥，设吊桥的重力对转轴O的力臂为L1，绳子拉吊桥的力为F，拉力F对转轴O的力臂为L2，如果绳重、摩擦及风的阻力不计，那么在守桥士兵将吊桥由水平位置缓慢拉至图中虚线位置的过程中，L1，L2，F___。（填“变大”、“不变”或“变小”）9．如图14所示，杠杆AB可绕O转动，绳AD连在以A为圆心的弧形槽MN上，D可以在MN上自由滑动，在绳的D端从N向M滑动过程中杠杆仍保持平衡，则绳对杠杆的拉力变化情况是（）A．变大，B．变小，C．先变大后变小，D．先变小后变大。10．如图15所示，在“研究杠杆的平衡条件”的实验中，若实验时在杠杆的左端悬挂一个物体，右端用弹簧秤拉着，使杠杆在水平位置保持平衡，今握着弹簧秤缓慢地沿图中虚线的位置1移动到2(杠杆始终在水平位置保持平衡)，则弹簧秤的示数（）A．不断增大B．先增大，后减小C．不断减小D．先减小，后增大11．如图16所示，AB、CD分别是两个可以绕A、C两转轴转动的质量均匀的杠杆，它们的质量相等，长度相等。现在B端施加一个始终垂直AB杆的力，使AB杆和...
