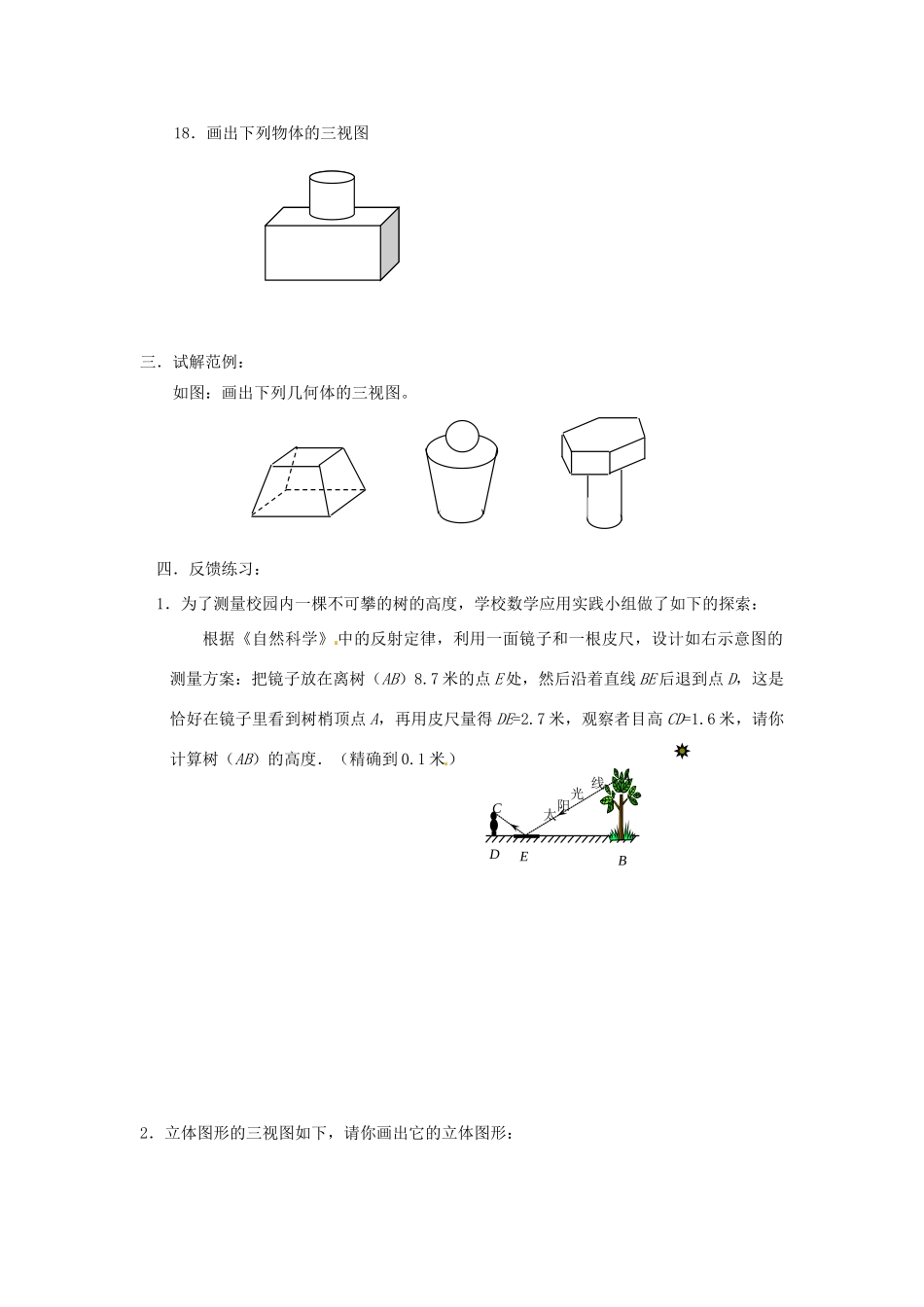

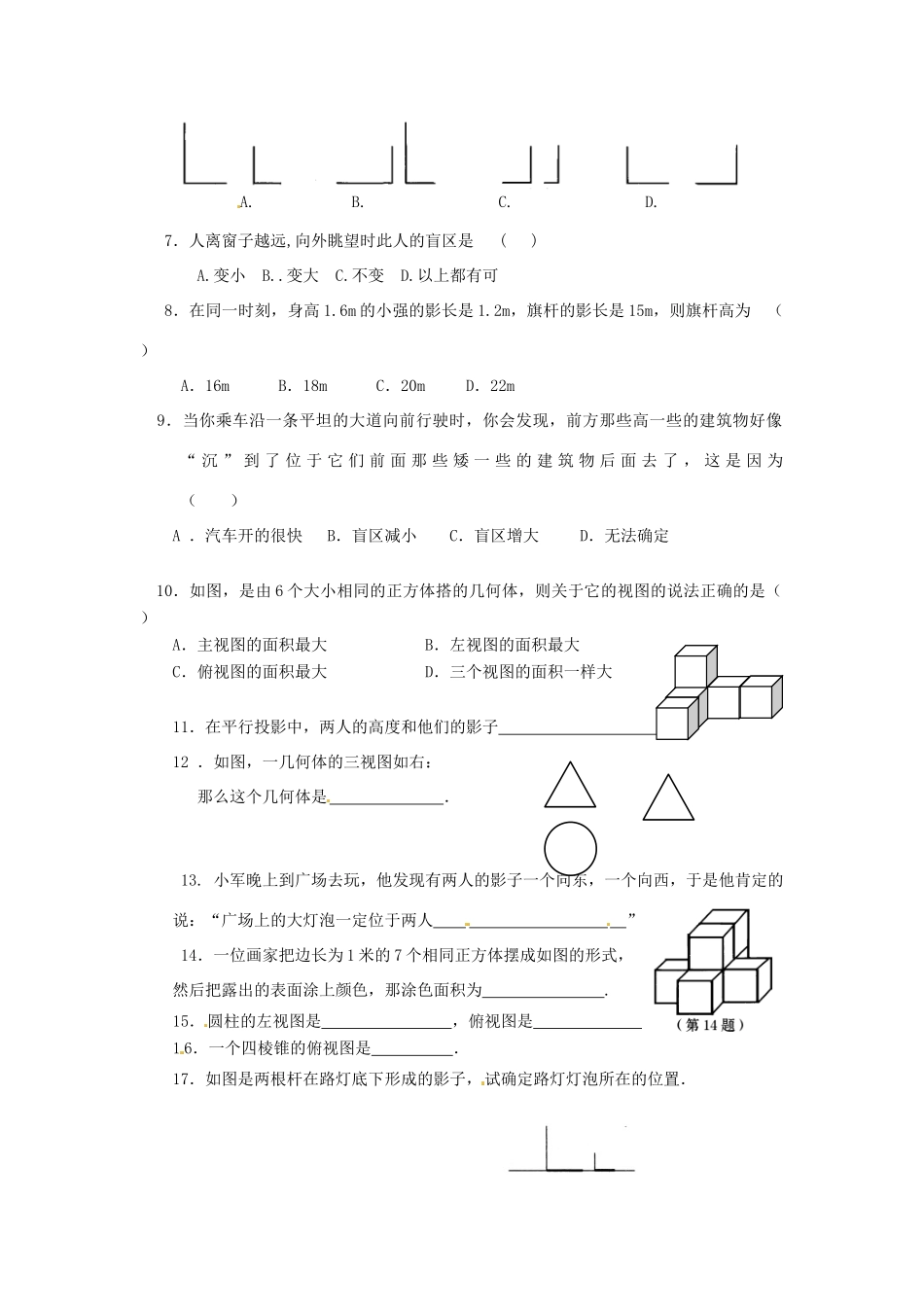

山东省文登市七里汤中学九年级数学《视图与投影复习》人教新课标版一．补全网络2．平行投影是由形成的投影3．三视图中左视图在主视图的，俯视图在主视图的．4．三视图要保持“长，高，宽．二．巩固网络：1．下面四幅图是两个物体不同时刻在太阳光下的影子，按照时间的先后顺序正确的是()A．A→B→C→D．B．D→B→C→A．C．C→D→A→B．D．A→C→B→D．2．在同一时刻，两根长度不等的竿子置于阳光之下，但看到它们的影长相等，那么这两根竿子的相对位置是()A．两竿都垂直于地面．B．两竿平行斜插在地上．C．两根竿子不平行．D．一根竿倒在地上．3．平行投影中的光线是（)A．平行的．B．聚成一点的．C．不平行的．D．向四面发散的．4．两个不同长度的的物体在同一时刻同一地点的太阳光下得到的投影是()A．相等B．长的较长C．短的较长D．不能确定．5．正方形在太阳光的投影下得到的几何图形一定是()A.正方形B.平行四边形或一条线段C.矩形D.菱形6．下列图中是太阳光下形成的影子是()投影与视图灯光与影子视点、视线、盲区投影投影投影视图太阳光与影子A.B.C.D.7．人离窗子越远,向外眺望时此人的盲区是()A.变小B..变大C.不变D.以上都有可8．在同一时刻，身高1.6m的小强的影长是1.2m，旗杆的影长是15m，则旗杆高为（）A．16mB．18mC．20mD．22m9．当你乘车沿一条平坦的大道向前行驶时，你会发现，前方那些高一些的建筑物好像“沉”到了位于它们前面那些矮一些的建筑物后面去了，这是因为（）A．汽车开的很快B．盲区减小C．盲区增大D．无法确定10．如图，是由6个大小相同的正方体搭的几何体，则关于它的视图的说法正确的是（）A．主视图的面积最大B．左视图的面积最大C．俯视图的面积最大D．三个视图的面积一样大11．在平行投影中，两人的高度和他们的影子．12．如图，一几何体的三视图如右：那么这个几何体是．13.小军晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定的说：“广场上的大灯泡一定位于两人”.14．一位画家把边长为1米的7个相同正方体摆成如图的形式，然后把露出的表面涂上颜色，那涂色面积为.15．圆柱的左视图是，俯视图是.16．一个四棱锥的俯视图是．17．如图是两根杆在路灯底下形成的影子，试确定路灯灯泡所在的位置．18．画出下列物体的三视图三．试解范例：如图：画出下列几何体的三视图。四．反馈练习：1．为了测量校园内一棵不可攀的树的高度，学校数学应用实践小组做了如下的探索：根据《自然科学》中的反射定律，利用一面镜子和一根皮尺，设计如右示意图的测量方案：把镜子放在离树（AB）8.7米的点E处，然后沿着直线BE后退到点D，这是恰好在镜子里看到树梢顶点A，再用皮尺量得DE=2.7米，观察者目高CD=1.6米，请你计算树（AB）的高度．（精确到0.1米）2．立体图形的三视图如下，请你画出它的立体图形：AB太阳光线CDE3．如图，晚上，小亮在广场上乘凉．图中线段AB表示站立在广场上的小亮，线段PO表示直立在广场上的灯杆，点P表示照明灯．（1）请你在图中画出小亮在照明灯（P）照射下的影子；（2）如果灯杆高PO=12m，小亮的身高AB=1．6m，小亮与灯杆的距离BO=13m，请求出小亮影子的长度．
