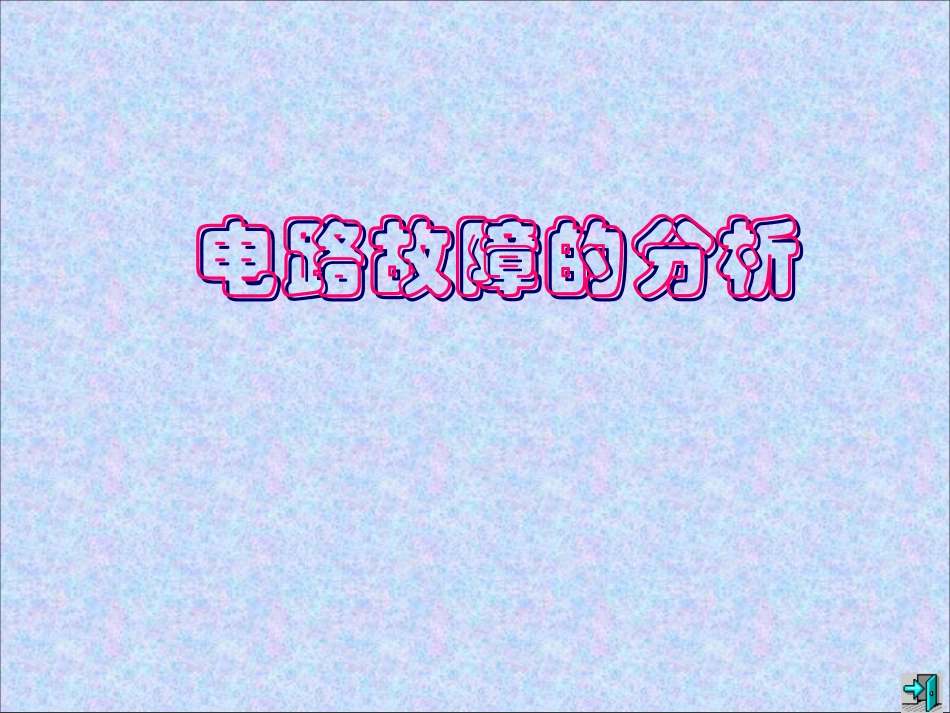

电路故障分析VIP免费

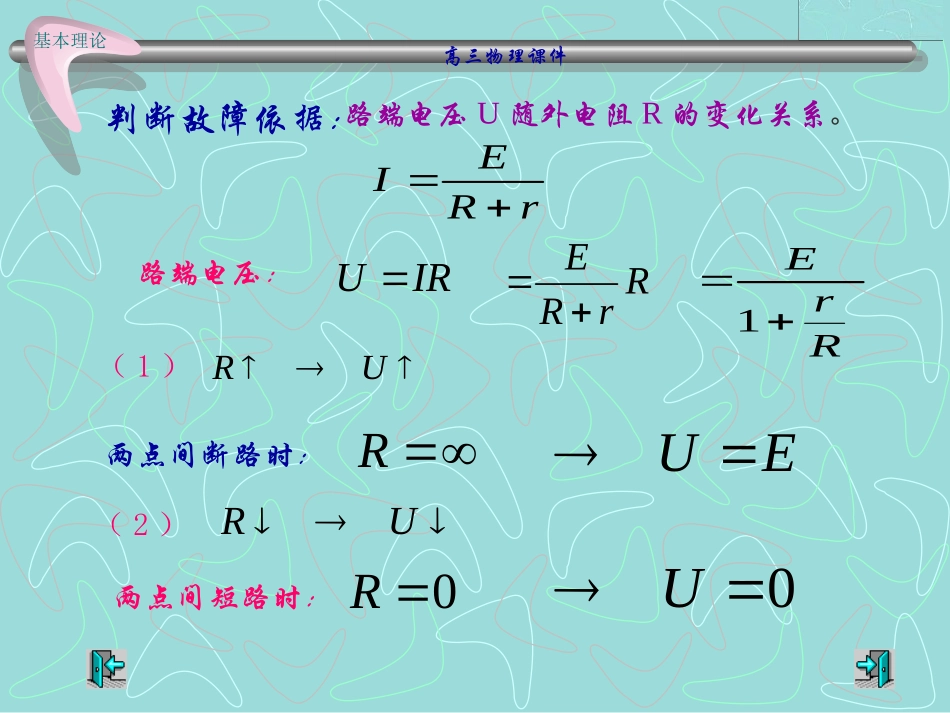

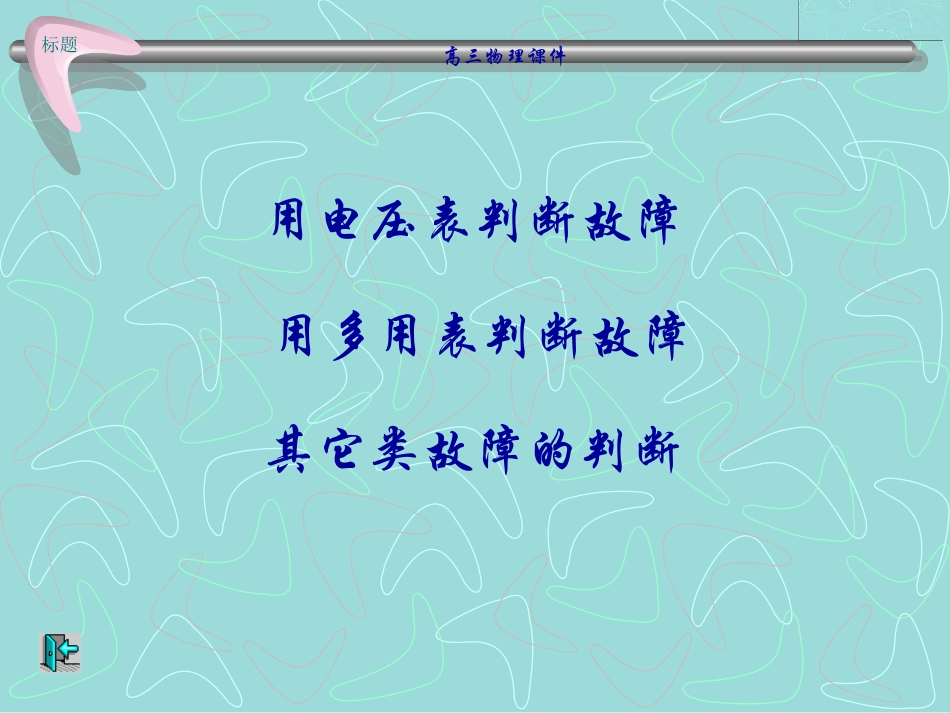

电路故障的分析电路故障的分析标题高三物理课件用电压表判断故障用多用表判断故障其它类故障的判断基本理论高三物理课件判断故障依据：rREIIRURrRERrE1UR两点间断路时：REU（1）（2）UR两点间短路时：0R0U路端电压：路端电压U随外电阻R的变化关系。操作步聚高三物理课件把电压表并联在电路中的两点间：（1）U=0时：①两点之间的部分有短路或②两点之外的部分有断路（2）U≠0且U≈E时：①两点之间的部分有断路或②两点之外的部分有短路案例1高三物理课件案例l如图所示的电路中．L1、L2是两盏完全相同的灯泡．闭合电键S后L1和L2均正常发光，过了一会突然L1、L2同时不亮，若用一根导线先后连接电键S的两端和电阻R的两端，电路均无变化，L1和L2均仍然不亮，若用电压表测L2两端的d、c两点，电压表的示数明显高于L2的额定电压，由此可以判定．[]abcdL1L2A．L1灯丝断了B．L2灯丝断了C．电键K损坏了D．电阻R损坏了正确答案：B高三物理课件案例2案例2：做“用电流表和电压表测电池的电动势和内电阻”的实验时，有位同学按如图所示电路进行连接，由于混进了一根内部断开的导线，当他合上开关后，发现两个电表的指针均不偏转，开关接触是良好的，他用多用表电压档测量ab`两点间电压时，读数约为1.5V。为了确定是哪根导线内部是断开的，他应（）A、可再测量aa`两点间的电压，如果约为1.5V，则一定是aa`断开。B、可再测量aa`两点间的电压，如果约为0V，则一定是bb`断开。C、可再测量bb`两点间的电压，如果约为0V，则一定是bb`断开。D、可再测量bb`两点间的电压，如果约为1.5V，则一定是bb`断开。aa`bAVb`√√√×案例3高三物理课件案例3：（2000高考第9题）图为一电路板的示意图，a、b、c、d为接线柱，a、b与200V的交流电源连接，ab间、bc间、cd间分别连接一个电阻。现发现电路中没有电流，为检查电路故障，有一交流电压表分别测得b、d两点间以及a、c两点间的电压均为200V。由此可知（）（A）ab间电路通，cd间电路不通（B）ab间电路不通，bc间电路通（C）ab间电路通，bc间电路不通（D）bc间电路不通，cd间电路通正确答案：CD高三物理课件案例4案例4：（2001上海高考题）如图所示电路中，闭合电键，灯L1和L2正常发光，由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表示数变小，根据分析，发生故障可能是（）R2AR1R3R4L1L2R1L1L2ABB`B``B```CDR2R3R4AA、R1断路B、R2断路C、R3短路D、R4短路A·B·C·D·√多用表演示高三物理课件多用表原理高三物理课件多用表测电阻原理：G+—ErR0内RErRREIgg0XRREI内)(0rRRIERIERgX内RX多用表使用高三物理课件用多用表欧姆档检查电路时：（1）被测电路的电源开关应断开。（2）把多用表打向欧姆档，两表笔相碰，调节调零电阻，使指针满偏，即此时RX=0。（3）测试电路中的两点：①有示数，说明两点间正常。②指针几乎不动，说明两点间有断路。另一类高三物理课件案例5：深海海底通讯电缆由两条并在一起彼此绝缘的均匀导线组成的，通常称为双线电缆。2001年2月，连接中国、美国、日本三国的国际海底通讯电缆被破坏，导致中国国内网络用户不能登录国际因特网，中美日三国派出事故联合诊断小组，经检查断定是A、B两地间的电缆上某处的绝缘保护层被破坏，导致导线之间漏电，相当于该处电缆的两导线之间接了一个电阻，检查人员经过下面的操作可以确定损坏处的位置：（1）令A、B两端的双线跟双线相连的其它器材断开；（2）在A处测出双线两端间的电阻RA；（3）在B处测出双线两端间的电阻RB；（4）在A端的双线间加一已知电压UA，在B端用内阻很大的电压表测出两线间的电压UB。已知A、B两地相距为L，请你由以上测量结果确定损坏处距离A地的位置。分析分析：设双线电缆单位长度的电阻为k，损坏处的等效电阻为r，损坏处距A地的距离为x，如下图所示：rABx据电阻定律得RA=kx+rRB=k(L–x)+r据欧姆定理得：rrRUUAABBAABABAAURURRUULRx2)()(得高三物理课件灯泡检修案例6：某人安装完照明电路后，接通电源之前，将火线上的保险丝取下把一个额定电压为220V的灯泡作为检验灯泡，连接在保险丝原来的...
