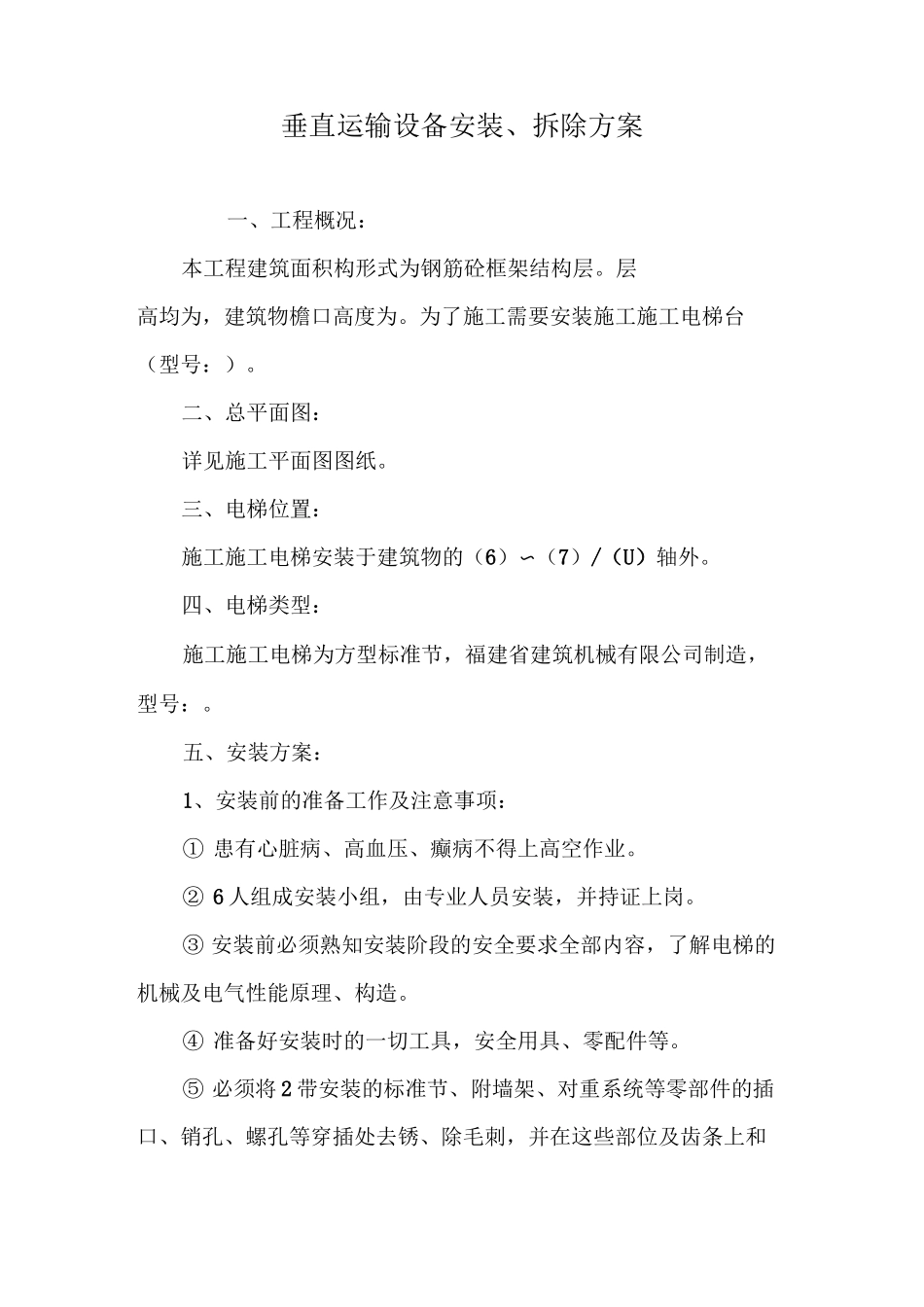

垂直运输设备安装、拆除方案一、工程概况：本工程建筑面积构形式为钢筋砼框架结构层。层高均为，建筑物檐口高度为。为了施工需要安装施工施工电梯台（型号：）。二、总平面图：详见施工平面图图纸。三、电梯位置：施工施工电梯安装于建筑物的（6）〜（7）/（U）轴外。四、电梯类型：施工施工电梯为方型标准节，福建省建筑机械有限公司制造，型号：。五、安装方案：1、安装前的准备工作及注意事项：①患有心脏病、高血压、癫病不得上高空作业。②6人组成安装小组，由专业人员安装，并持证上岗。③安装前必须熟知安装阶段的安全要求全部内容，了解电梯的机械及电气性能原理、构造。④准备好安装时的一切工具，安全用具、零配件等。⑤必须将2带安装的标准节、附墙架、对重系统等零部件的插口、销孔、螺孔等穿插处去锈、除毛刺，并在这些部位及齿条上和对重导轨上涂适量润滑脂，对滚动部件确保其润滑充分及转动灵活。⑥在安装工地周围加设保护棚、围栏，设警戒监护和警示牌。⑦砼基础必须达到所规定的凝固周期及强度。2、安装步骤：①先将导架底架及围护底架运至事先准备好的基础上，用地脚螺栓连接紧固，安装好第一、二、三节标准节。标准节与底架连接好后，用经纬仪或铅垂线在两个方向上检查导架与水平的垂直度，误差小于1/1000M。②安装基础底架四周围栏、门框，将它们与底架用螺栓相连接，调整好门框的垂直和灵活度。③安装吊笼，将转动机构上的压轮调到最大偏心位置，卸下吊笼上的安全钩及对安全有影响的滚轮，松开笼内电机上的制动器。用塔吊吊起吊笼，从导架上将吊笼对入导架，平稳放在适合高度的垫木上，重新安装好卸下的安全钩和滚轮，柱管的间为0.5mm,压轮与齿条背面的间隙为0.55mm，传动齿轮和齿条的咬合间隙保证0.2~0.3mm。同时保证防坠安全器齿轮和传动轮在宽度方向的中心平面处于齿条厚度的中间位置。除楔块使制动器复位，用撬棍插入联轴器孔内，每撬动一次须同时手动打开制动器，往复进行。吊笼升1米左右，拆去笼下垫木，装上缓冲弹簧，再使吊笼缓慢降至缓冲弹簧上。手动上、下运行的同时检查传动齿轮和齿条间隙在0.2〜0.3mm。④安装好吊笼顶部安全护栏。⑤将导架加高至10.5米后，须在离地面9米处设置第一道附墙架，并再一次用经纬仪测量导架整体与水平的垂直偏差应=5mmo⑥电气设备和控制系统的安装，此项工作由专职的专业电工进行，各安全控制开关接线应正确。电源相序要确保与吊笼的上、下运行方向同操纵手柄标记方向一致。检查各安全控制开关，包括围栏门限位开关，吊笼单、双门限位开关、笼顶门限位开关，包括吊笼上、下限位及三相极限开关、断绳保护开关等是否正常，动作灵敏可靠。正确安装调整导架底部限位挡板，挡板，使动作正确无误。采用接地电阻测试仪测量接地电阻，应不大于4Q，用500V兆欧表测量电动机及电器元件的对地绝缘电阻应不小于0.5MQ。各方面都符合后接通电源，由带证司机谨慎操纵手柄。行程高度不得大于5米，吊笼运行平稳、无异响、制动器动作正常、滚轮、齿轮咬合符合上述规定、空载试车正常后，再进行荷载试车，由于此时还未安装上限位挡板、挡块，所以在试车时必须谨，且吊笼顶部必须有人监视指挥，以防吊笼冒顶。⑦该施工施工电梯自由高度为9M，附墙架在主体每两层设一道,附墙架预埋件每层埋设，临作业层的两层均设附墙架，升高后拆去一道。⑧坠落试验：整个架体安装过程完成后，还需要进行防坠落试验。在进行防坠落试验时，吊笼内不允许有人，要确保制动器工作正常。防坠落试验符合要求后，防坠安全器应复位。六、安全措施施工施工电梯安装时的有关安全操作及使用注意事项：1、安装前须认真学习施工电梯使用说明书，严格执行安全技术操作规程。2、安装前组织安装人员进行安装安全技术交底，明确各安装人员的工作内容及职责。3、安装人员进入现场必须戴好安全帽，穿防滑鞋，危险地方必须拴好安全带。4、安装现场应安排人员进行警戒，非安装人员不得进入。5、在安装过程中，应注意各构件完好无损。6、严格保管好工具、螺栓，作业期间应注意工具、螺栓的放置,以防高空坠落。7、加节时，应经常对立柱的垂直度进行检查测量，偏差过大时利用附壁撑杆...
